Asennusohjeet henkilöstö

4.2. Ylikuumenemissulakkeella varustetun kiuasanturin F1

asentaminen

Noudata kiuasanturin asennuksessa seuraavia kohtia:
● Kiuasanturi on asennettava kiukaan takaseinämään keskikohdan yläpuolelle.
Etäisyyttä saunahuoneen kattoon on oltava noin 15 cm.
● Kiuasanturi tulee kiinnittää siten, että sisään virtaava ilma ei vaikuta siihen.
Asenna kiuasanturi tekemällä seuraavat työvaiheet (ks. Kuva 3):
1. Vedä molemmat 2-napaiset kiuasanturijohdot saunahuoneen seinään kiua-
santurin asennuspaikkaan ja kiinnitä kiuasanturijohdot johdonkiristimillä.
2. Vedä kiuasanturin kotelon puolikkaat 1 irti toisistaan.
3. Liitä kiuasanturijohdon 5 neljä liitintä kiuasanturiin kuten Kuva 3 esittää.
4. Aseta liitäntälevy 2 poikittain (kuten Kuva 3 esittää) kiuasanturin kotelon
puolikkaisiin.
5. Sulje kotelon puolikkaat, ruuvaa ne yhteen ne kahdella ristipääruuvilla 3
(9 mm) ja tarkista, onko kiuasanturi tiukasti kiinni.
6. Asenna kiuasanturi kiukaan takaseinään kahdella oheisella puuruuvilla 6
(16 mm).
kiuasanturin kotelon puolikkaat
1
Liitäntälevy
2
ristipääruuvit (9 mm)
3
kiuasanturi
4
kiuasanturin johdot
5
puuruuvit (16 mm)
6

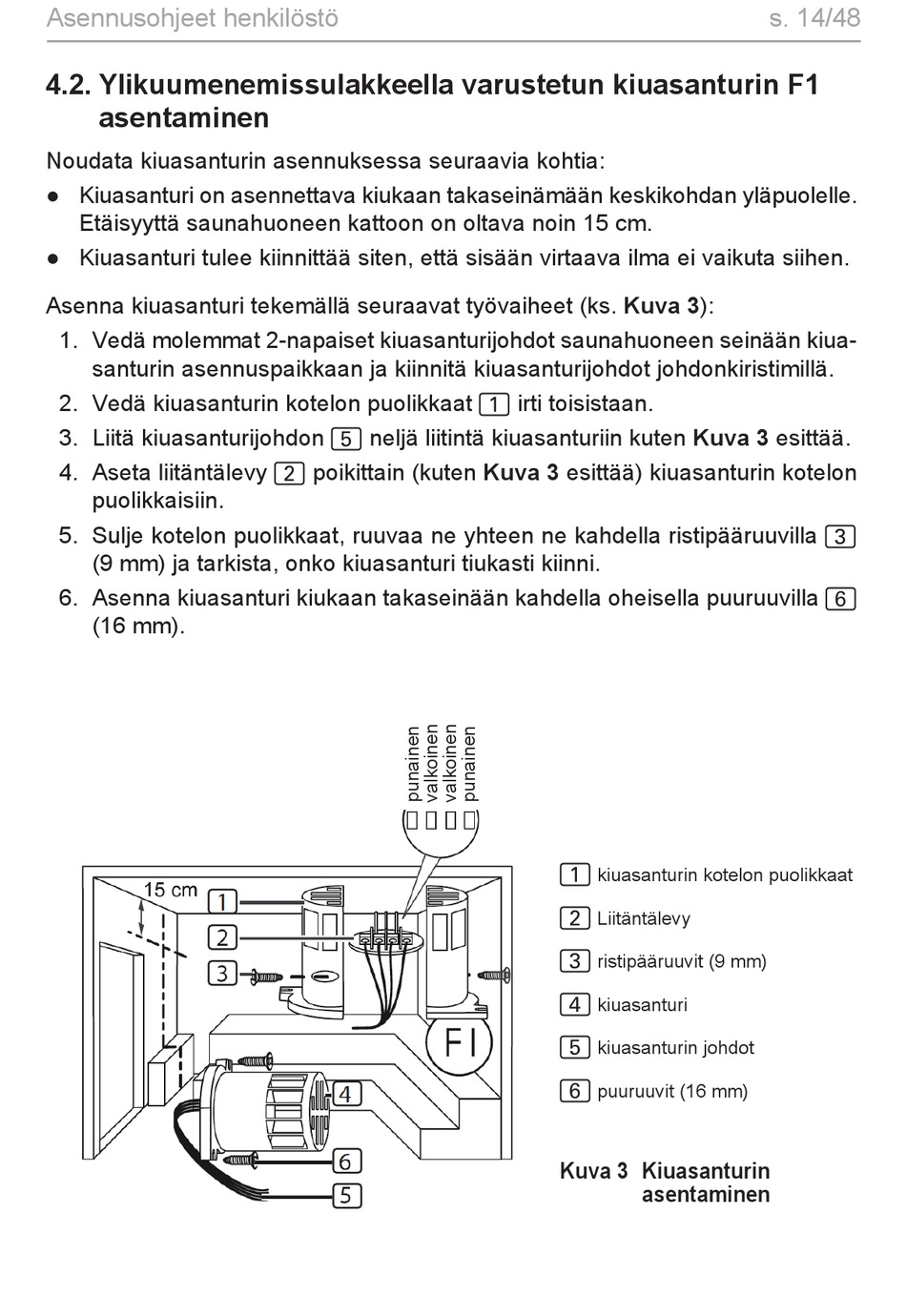

Kuva 3 Kiuasanturin
asentaminen
s. 14/48
