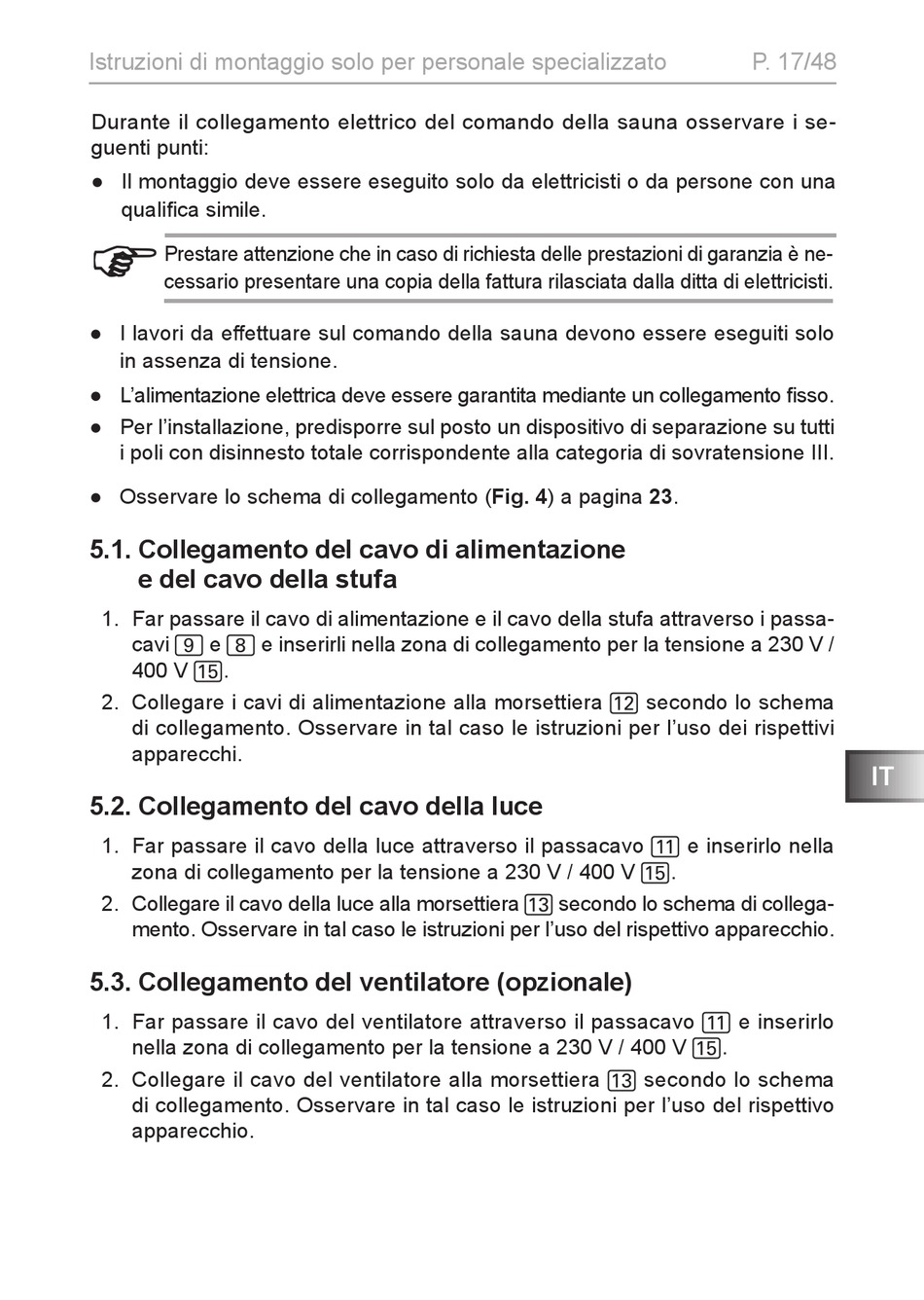

Istruzioni di montaggio solo per personale specializzato
Durante il collegamento elettrico del comando della sauna osservare i se-
guenti punti:
● Il montaggio deve essere eseguito solo da elettricisti o da persone con una
qualifica simile.
Prestare attenzione che in caso di richiesta delle prestazioni di garanzia è ne-
cessario presentare una copia della fattura rilasciata dalla ditta di elettricisti.
● I lavori da effettuare sul comando della sauna devono essere eseguiti solo
in assenza di tensione.
● L'alimentazione elettrica deve essere garantita mediante un collegamento fisso.
● Per l'installazione, predisporre sul posto un dispositivo di separazione su tutti
i poli con disinnesto totale corrispondente alla categoria di sovratensione III.
● Osservare lo schema di collegamento (Fig. 4) a pagina 23.
5.1. Collegamento del cavo di alimentazione
e del cavo della stufa
1. Far passare il cavo di alimentazione e il cavo della stufa attraverso i passa-
cavi 9 e 8 e inserirli nella zona di collegamento per la tensione a 230 V /
400 V f.
2. Collegare i cavi di alimentazione alla morsettiera c secondo lo schema
di collegamento. Osservare in tal caso le istruzioni per l'uso dei rispettivi
apparecchi.
5.2. Collegamento del cavo della luce
1. Far passare il cavo della luce attraverso il passacavo b e inserirlo nella
zona di collegamento per la tensione a 230 V / 400 V f.
2. Collegare il cavo della luce alla morsettiera d secondo lo schema di collega-
mento. Osservare in tal caso le istruzioni per l'uso del rispettivo apparecchio.
5.3. Collegamento del ventilatore (opzionale)
1. Far passare il cavo del ventilatore attraverso il passacavo b e inserirlo
nella zona di collegamento per la tensione a 230 V / 400 V f.
2. Collegare il cavo del ventilatore alla morsettiera d secondo lo schema
di collegamento. Osservare in tal caso le istruzioni per l'uso del rispettivo
apparecchio.
P. 17/48
IT
