Montageanweisung – nur für Fachpersonal

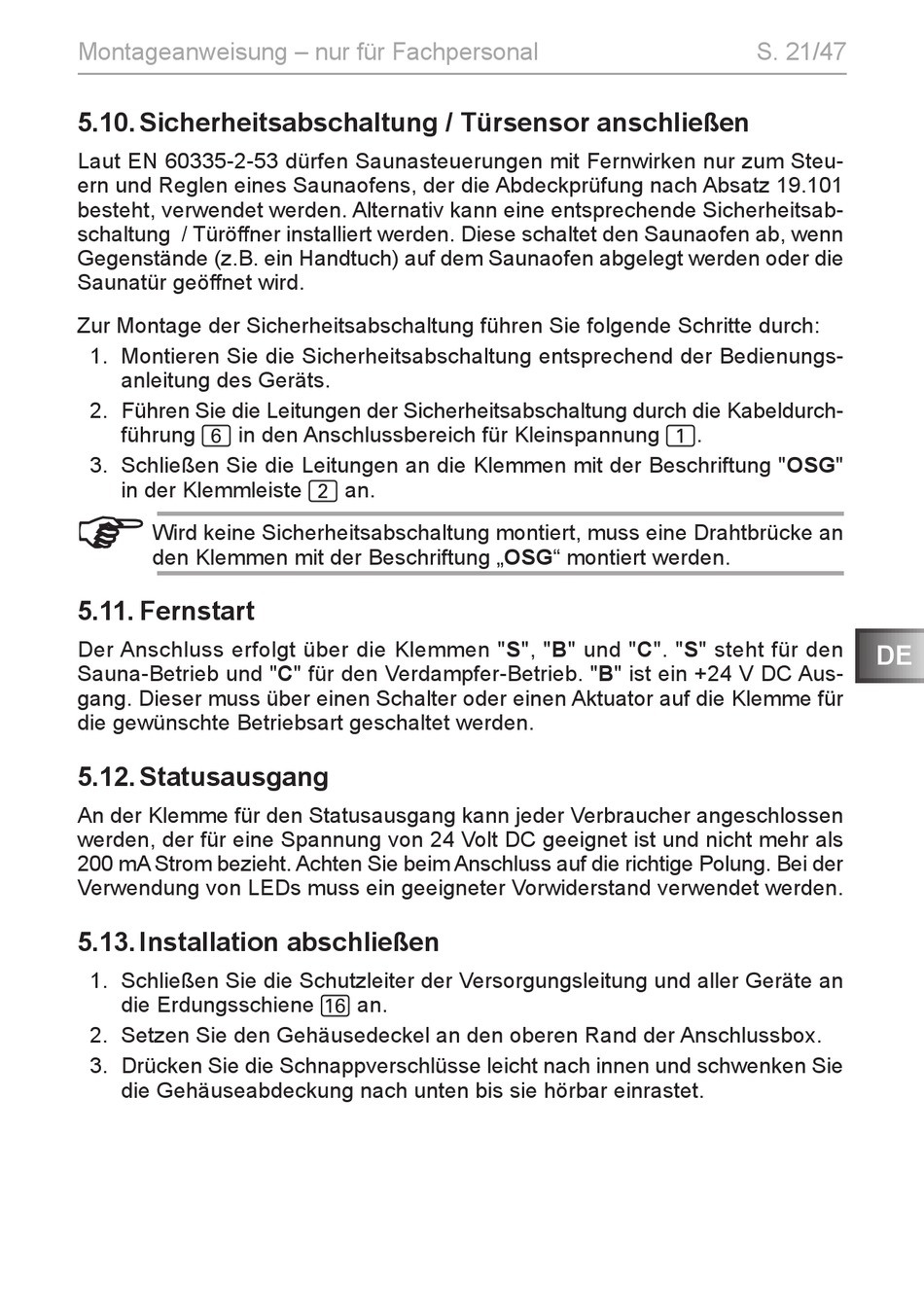

5.10. Sicherheitsabschaltung / Türsensor anschließen
Laut EN 60335-2-53 dürfen Saunasteuerungen mit Fernwirken nur zum Steu-
ern und Reglen eines Saunaofens, der die Abdeckprüfung nach Absatz 19.101
besteht, verwendet werden. Alternativ kann eine entsprechende Sicherheitsab-
schaltung / Türöffner installiert werden. Diese schaltet den Saunaofen ab, wenn
Gegenstände (z.B. ein Handtuch) auf dem Saunaofen abgelegt werden oder die
Saunatür geöffnet wird.
Zur Montage der Sicherheitsabschaltung führen Sie folgende Schritte durch:
1. Montieren Sie die Sicherheitsabschaltung entsprechend der Bedienungs-
anleitung des Geräts.
2. Führen Sie die Leitungen der Sicherheitsabschaltung durch die Kabeldurch-
führung 6 in den Anschlussbereich für Kleinspannung 1.
3. Schließen Sie die Leitungen an die Klemmen mit der Beschriftung "OSG"
in der Klemmleiste 2 an.
Wird keine Sicherheitsabschaltung montiert, muss eine Drahtbrücke an
den Klemmen mit der Beschriftung „OSG" montiert werden.

5.11. Fernstart

Der Anschluss erfolgt über die Klemmen "S", "B" und "C". "S" steht für den
Sauna-Betrieb und "C" für den Verdampfer-Betrieb. "B" ist ein +24 V DC Aus-
gang. Dieser muss über einen Schalter oder einen Aktuator auf die Klemme für
die gewünschte Betriebsart geschaltet werden.

5.12. Statusausgang

An der Klemme für den Statusausgang kann jeder Verbraucher angeschlossen
werden, der für eine Spannung von 24 Volt DC geeignet ist und nicht mehr als
200 mA Strom bezieht. Achten Sie beim Anschluss auf die richtige Polung. Bei der
Verwendung von LEDs muss ein geeigneter Vorwiderstand verwendet werden.
5.13. Installation abschließen
1. Schließen Sie die Schutzleiter der Versorgungsleitung und aller Geräte an
die Erdungsschiene g an.
2. Setzen Sie den Gehäusedeckel an den oberen Rand der Anschlussbox.
3. Drücken Sie die Schnappverschlüsse leicht nach innen und schwenken Sie
die Gehäuseabdeckung nach unten bis sie hörbar einrastet.
