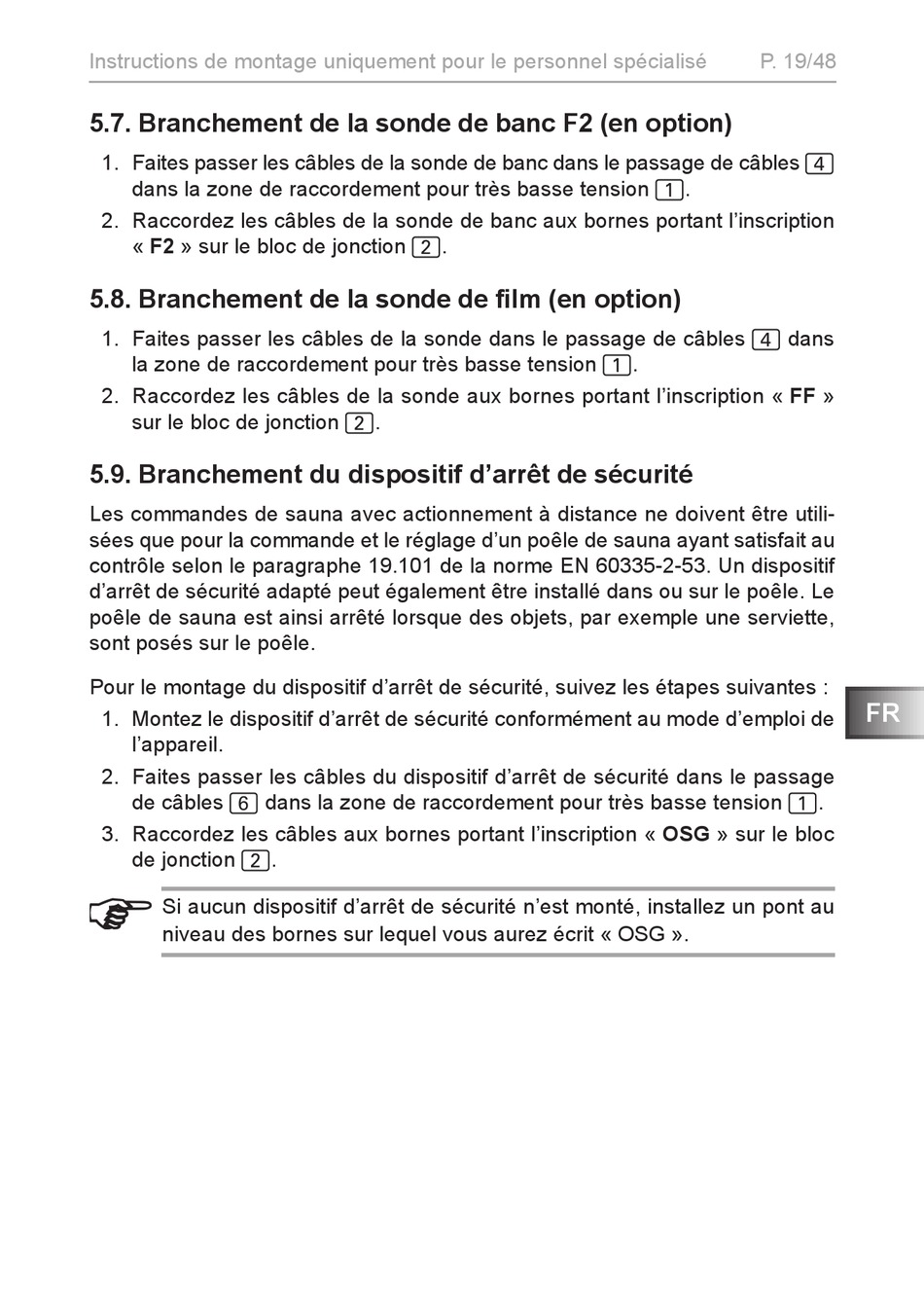

Instructions de montage uniquement pour le personnel spécialisé

5.7. Branchement de la sonde de banc F2 (en option)

1. Faites passer les câbles de la sonde de banc dans le passage de câbles 4
dans la zone de raccordement pour très basse tension 1.
2. Raccordez les câbles de la sonde de banc aux bornes portant l'inscription
« F2 » sur le bloc de jonction 2.

5.8. Branchement de la sonde de film (en option)

1. Faites passer les câbles de la sonde dans le passage de câbles 4 dans
la zone de raccordement pour très basse tension 1.
2. Raccordez les câbles de la sonde aux bornes portant l'inscription « FF »
sur le bloc de jonction 2.
5.9. Branchement du dispositif d'arrêt de sécurité
Les commandes de sauna avec actionnement à distance ne doivent être utili-
sées que pour la commande et le réglage d'un poêle de sauna ayant satisfait au
contrôle selon le paragraphe 19.101 de la norme EN 60335-2-53. Un dispositif
d'arrêt de sécurité adapté peut également être installé dans ou sur le poêle. Le
poêle de sauna est ainsi arrêté lorsque des objets, par exemple une serviette,
sont posés sur le poêle.
Pour le montage du dispositif d'arrêt de sécurité, suivez les étapes suivantes :
1. Montez le dispositif d'arrêt de sécurité conformément au mode d'emploi de
l'appareil.
2. Faites passer les câbles du dispositif d'arrêt de sécurité dans le passage
de câbles 6 dans la zone de raccordement pour très basse tension 1.
3. Raccordez les câbles aux bornes portant l'inscription « OSG » sur le bloc
de jonction 2.
Si aucun dispositif d'arrêt de sécurité n'est monté, installez un pont au
niveau des bornes sur lequel vous aurez écrit « OSG ».
P. 19/48
FR
