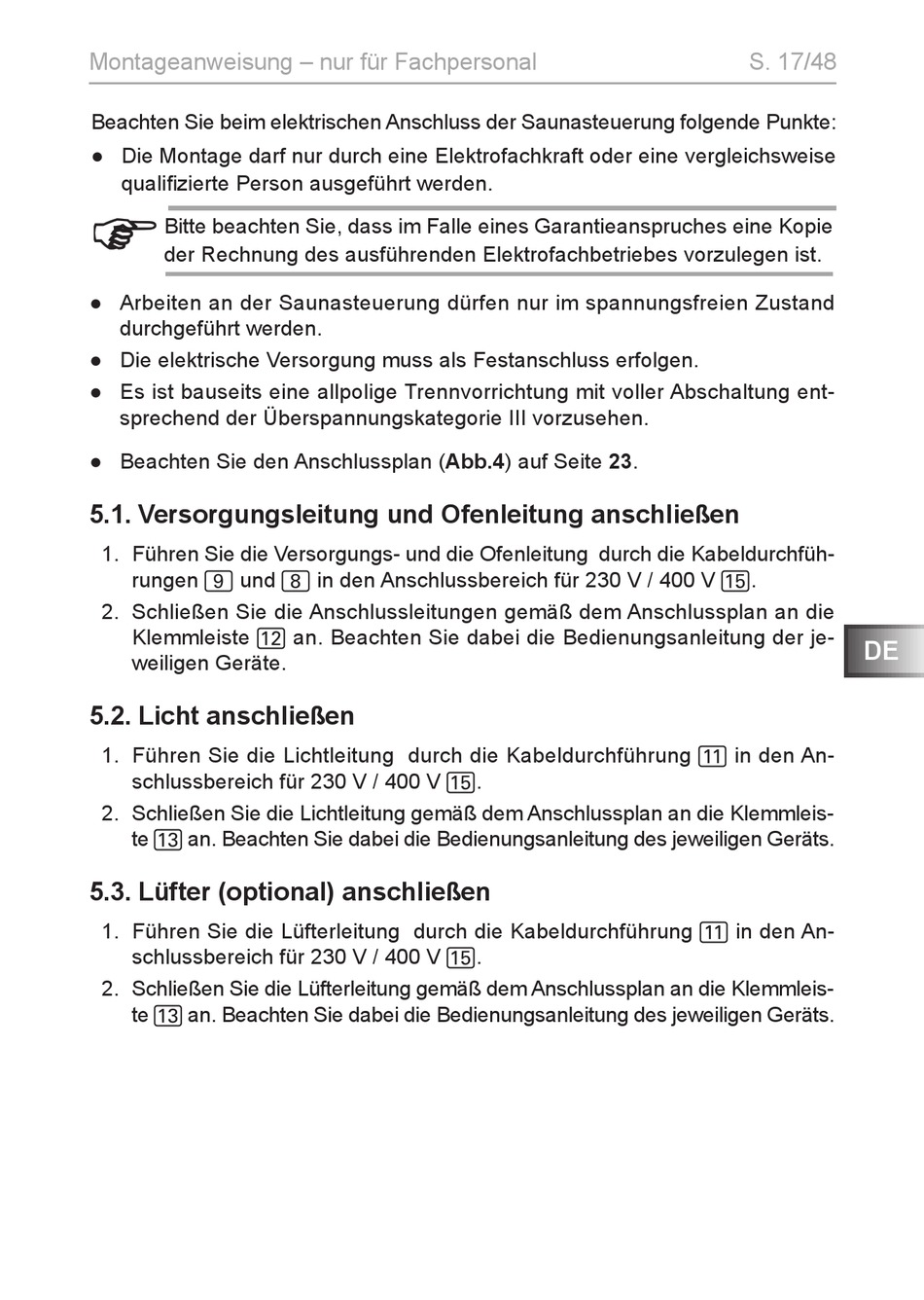

Montageanweisung – nur für Fachpersonal
Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte:
● Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise
qualifizierte Person ausgeführt werden.
Bitte beachten Sie, dass im Falle eines Garantieanspruches eine Kopie
der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist.
● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand
durchgeführt werden.
● Die elektrische Versorgung muss als Festanschluss erfolgen.
● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung ent-
sprechend der Überspannungskategorie III vorzusehen.
● Beachten Sie den Anschlussplan (Abb.4) auf Seite 23.
5.1. Versorgungsleitung und Ofenleitung anschließen
1. Führen Sie die Versorgungs- und die Ofenleitung durch die Kabeldurchfüh-
rungen 9 und 8 in den Anschlussbereich für 230 V / 400 V f.
2. Schließen Sie die Anschlussleitungen gemäß dem Anschlussplan an die
Klemmleiste c an. Beachten Sie dabei die Bedienungsanleitung der je-
weiligen Geräte.
5.2. Licht anschließen
1. Führen Sie die Lichtleitung durch die Kabeldurchführung b in den An-
schlussbereich für 230 V / 400 V f.
2. Schließen Sie die Lichtleitung gemäß dem Anschlussplan an die Klemmleis-
te d an. Beachten Sie dabei die Bedienungsanleitung des jeweiligen Geräts.
5.3. Lüfter (optional) anschließen
1. Führen Sie die Lüfterleitung durch die Kabeldurchführung b in den An-
schlussbereich für 230 V / 400 V f.
2. Schließen Sie die Lüfterleitung gemäß dem Anschlussplan an die Klemmleis-
te d an. Beachten Sie dabei die Bedienungsanleitung des jeweiligen Geräts.
S. 17/48
DE
