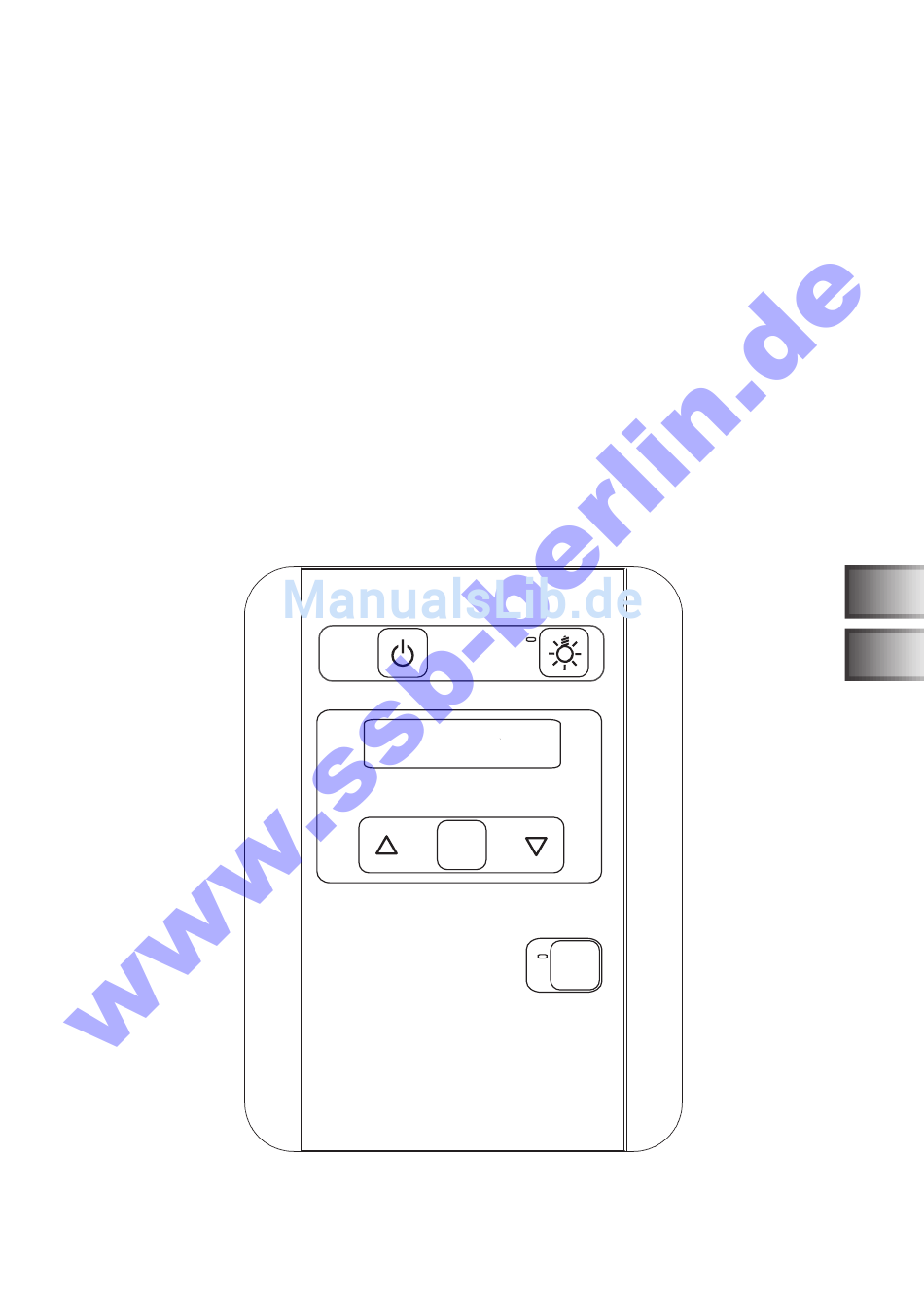

- Seite 1 S a u n a s t e u e r u n g CV 41 O-CV41 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch SAUNA Temperatur 74°C PROG START STOP Version 06/17 Ident-Nr. 1-021-765...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 4. Montage 4.1. Leistungsteil montieren 4.2. Bedienteil montieren 4.3. - Seite 3 Inhaltsverzeichnis 7. Inbetriebnahme 7.1. Uhrzeit eingeben [00:00 - 24:00] 7.2. Sprache auswählen 7.3. Heizzeitbegrenzung einstellen 8. Bedienung 8.1. Licht einschalten 8.2. Einstellmöglichkeiten 8.3. Sauna - Betrieb: Manueller Betrieb - Schnell-Start 8.4. Sauna - Betrieb: Automatik-Betrieb 8.5. Bei längeren Betriebspausen 9. Problemlösung 9.1.
-
Seite 4: Zu Dieser Anleitung
Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit
Montage- und Gebrauchsanweisung S. 5/34 2. Wichtige Hinweise zu Ihrer Sicherheit Die Saunasteuerung CV 41 ist nach anerkannten sicherheitstech- nischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher- heitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. -
Seite 6: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 6/34 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen. -
Seite 7: Sicherheitshinweise Für Den Anwender
Montage- und Gebrauchsanweisung S. 7/34 2.3. Sicherheitshinweise für den Anwender ● Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. ● Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... -
Seite 8: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 8/34 3. Produktbeschreibung 3.1. Lieferumfang ● Bedienteil ● Leistungsteil ● Ofenfühler mit integrierter Übertemperatur-Sicherung (F1) ● Bankfühler (F2) ● Fühlerleitungen ● Datenkabel ● Montagematerial 3.2. Optionales Zubehör ● Leistungserweiterung (Artikelnummer: O-S2-18 / O-S2-30) ● Sicherheitsabschaltung (Artikelnummer: HT-SWL) 3.3. -
Seite 9: Montage
Montage- und Gebrauchsanweisung S. 9/34 4. Montage ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird. ACHTUNG! Störquellen beeinträchtigen die Signalübertragung ●... -
Seite 10: Leistungsteil Montieren
Montage- und Gebrauchsanweisung S. 10/34 4.1. Leistungsteil montieren Beachten Sie Abb.1 (Kapitel Abbildungen) Das Leistungsteil der Sauna-Steuerung wird außerhalb der Saunakabine oder gemäß der Kabinenhersteller-Empfehlung montiert. Die elektrische Versorgung erfolgt als Festanschluss. 1. Verriegelung 5 leicht eindrücken und die Gehäuseabdeckung 6 abnehmen. 2. -
Seite 11: Ofenfühler F1 Mit Übertemperatur-Sicherung Montieren
Montage- und Gebrauchsanweisung S. 11/34 4.3. Ofenfühler F1 mit Übertemperatur-Sicherung montieren Beachten Sie Abb.4 (Kapitel Abbildungen) ● Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein- zuhalten. -
Seite 12: Bankfühler F2 (Optional) Montieren
Montage- und Gebrauchsanweisung S. 12/34 4.4. Bankfühler F2 (optional) montieren Beachten Sie Abb.5 (Kapitel Abbildungen) Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon- tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten. 1. Verlegen Sie die 2-polige Bankfühler-Leitung in der Wand der Saunakabine zum Montageort des Bankfühlers und fixieren Sie die Bankfühler-Leitungen mit Leitungsschellen. -
Seite 13: Elektrischer Anschluss
Montage- und Gebrauchsanweisung S. 13/34 5. Elektrischer Anschluss Beachten Sie die Abb. 2 und Abb. 6 (Kapitel Abbildungen) ACHTUNG! Schäden am Gerät ● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Optional kann mit einem Zusatz-Leistungsteil die Schaltleistung von 10,5 kW auf 18 kW / 30 kW erhöht werden. -
Seite 14: Licht Anschließen
Montage- und Gebrauchsanweisung S. 14/34 5.2. Licht anschließen ● Lichtleitungen durch die Montageöffnung J (Anschlussbereich für 230 V / 400 V K) in das Gehäuseunterteil 1 führen und gemäß dem Schaltplan (Abb.6) an der Anschlussklemme m (wie in den Unterpunkten unter 3. beschrieben) anschließen. -
Seite 15: Bedienteil Anschließen
Montageanweisung – nur für Fachpersonal S. 15/34 5.7. Bedienteil anschließen ● Führen Sie das Anschlusskabel des Bedienteils durch die Kabeldurchführung 9 in den Anschlussbereich für Kleinspannung 5. ● Stecken Sie den Stecker des Flachbandkabels in die Anschlussbuchse 2 5.8. Installation abschließen ●... -
Seite 16: Prüfungen Durchführen
Montageanweisung – nur für Fachpersonal S. 16/34 6. Prüfungen durchführen Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. 1. Prüfen Sie den Kontakt der Erdungsleitungen an der Schutzleiterklemme. 2. Prüfen Sie die Übertemperatur-Sicherung des Ofenfühlers F1. a. Schalten Sie die Saunasteuerung ein. b. -
Seite 17: Inbetriebnahme
Montageanweisung – nur für Fachpersonal S. 17/34 7. Inbetriebnahme Beachten Sie die Abb. 7 (Kapitel Abbildungen) Das Saunasteuergerät wird durch den Betriebsschalter komplett vom Strom- netz getrennt. Die gespeicherten Einstellungen und die Uhrzeit wird durch eine interne Batterie aufrechterhalten. Bei der Erstinbetriebnahme der Saunasteuerung muss die aktuelle Uhrzeit eingestellt werden. -
Seite 18: Sprache Auswählen
Montageanweisung – nur für Fachpersonal S. 18/34 7.2. Sprache auswählen Das Bedienteile lässt sich auf folgende Sprachen umstellen: Englisch Französisch Italienisch 1. Hauptschalter einschalten und warten bis das Bedienteil betriebsbereit ist. 2. Mit der Ein/Aus-Taste am Bedienteil die Steuerung auf Standby schalten. 3. -
Seite 19: Bedienung
Gebrauchsanweisung für den Anwender S. 19/34 8. Bedienung Beachten Sie die Abb. 7 (Kapitel Abbildungen) WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ●... - Seite 20 Gebrauchsanweisung für den Anwender S. 20/34 2. Automatik- Betrieb Der Betrieb wird mit programmierten Einstellungen gestartet (siehe Kapitel 6 bzw. 12) 1. Automatik: zum Aktivieren des Automatik-Betriebes 2. Heizbeginn: zum Einstellen des automatischen Heizbeginnes von 0 - 24 Uhr, z.B. [18:00] Uhr 3.
-
Seite 21: Sauna - Betrieb: Manueller Betrieb - Schnell-Start
Gebrauchsanweisung für den Anwender S. 21/34 8.3. Sauna - Betrieb: Manueller Betrieb - Schnell-Start 1. Saunasteuerung einschalten Betriebsschalter drücken. EIN/AUS - Taster drücken. ● In der Anzeige erscheint der vor dem Einschalten letzte dargestellte Zustand, z.B.: SAUNA Parameter Wert 2. Einstellen auf Sauna-Betrieb Taste A SAUNA betätigen. -
Seite 22: Sauna-Betrieb Beenden
Gebrauchsanweisung für den Anwender S. 22/34 4. Saunasteuerung starten ● Taste STAR /STOP drücken: Die Saunasteuerung beginnt sofort mit den zuletzt eingestellten Werten zu heizen. In der Anzeige erscheint: SAUNA Heizdauer 02:30 Die Kontrollleuchten bei den Tastern und A leuchten. 5. -
Seite 23: Sauna - Betrieb: Automatik-Betrieb
Gebrauchsanweisung für den Anwender S. 23/34 8.4. Sauna - Betrieb: Automatik-Betrieb WARNUNG Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie den Automatik-Betrieb aktivieren. - Seite 24 Gebrauchsanweisung für den Anwender S. 24/34 3. Heizbeginn wählen [00:00 - 23:59 Uhr] bis zur Anzeige Heizbeginn blättern ● Mit den UP/DOWN Tasten ● Taste PROG/OK drücken, in der Anzeige erscheint: SAUNA Heizdauer 00:00 oder der zuletzt eingestellte Wert. ● Mit den UP/DOWN Tasten den gewünschten Wert eingeben, z.
- Seite 25 Gebrauchsanweisung für den Anwender S. 25/34 5. Temperatur einstellen (15 - 110 °C) bis zur Anzeige Temperatur blättern ● Mit den UP/DOWN Tasten ● Taste PROG/OK drücken, in der Anzeige erscheint: SAUNA Temperatur 90°C oder der zuletzt eingestellte Wert. ● Mit den UP/DOWN Tasten den gewünschten Wert eingeben, z.
- Seite 26 Gebrauchsanweisung für den Anwender S. 26/34 7. Einstellungen ansehen / ändern Während des Sauna- Betriebes können Sie sämtliche Temperatur-, Heizdauer-, oder Lüfter-Einstellungen ansehen und ändern. a) Soll-Werte anzeigen ● Mit den UP/DOWN Tasten bis zum gewünschten Menüpunkt z.B. Temperatur blättern. Die aktuelle Temperatur wird angezeigt. ●...
-
Seite 27: Bei Längeren Betriebspausen
Gebrauchsanweisung für den Anwender S. 27/34 8. Automatik-Betrieb aktivieren / deaktivieren a) Automatik-Betrieb aktivieren bis zur Anzeige Automatik blättern ● Mit den UP/DOWN Tasten ● Taste PROG/OK drücken, in der Anzeige erscheint: SAUNA SEND Automatik Nach ca. 1 Sekunde erscheint in der Anzeige: SAUNA AUTO Lüfter... -
Seite 28: Problemlösung
Gebrauchsanweisung für den Anwender S. 28/34 9. Problemlösung 9.1. Innenraumbeleuchtung leuchtet nicht ● Betriebsschalter ausschalten. ● Lichtschalter ausschalten. ● Hauptsicherungen der Steuerung im Sicherungskasten ausschalten. ● Glühlampe austauschen. ● Steuerung wieder einschalten. 9.2. Batterie für Uhr wechseln 1. Gehäuseabdeckung des Leistungsteiles gemäß 4.1. Saunasteuerung montieren (Abb.1) auf Seite 12 abnehmen. -
Seite 29: Fehlermeldungen
Gebrauchsanweisung für den Anwender S. 29/34 3. Sicherung für Innenraumbeleuchtung B (Feinsicherung 5 x 20 T2,0 A/ 250 V) oder Sicherung für die Elektronik des Gerätes A (Feinsicherung 5 x20 T630 mA/ 250 V) austauschen oder Sicherung für Lüfter 8 (Kleinstsicherung TR5 - T1,0A/250V)(Abb. -
Seite 30: Meldungen In Der Anzeige
Gebrauchsanweisung für den Anwender S. 30/34 9.5. Meldungen in der Anzeige 1. LL in der Anzeige erscheint: LL In der Anzeige Innenraum-Temperatur ist unterhalb 10 °C. 2. HH in der Anzeige In der Anzeige erscheint: HH Die Innenraum-Temperatur ist oberhalb 115 °C. ●... -
Seite 31: Reinigung
Gebrauchsanweisung für den Anwender S. 31/34 10. Reinigung VORSICHT - SCHÄDEN AM GERÄT: Die Steuerung sollte nicht mit Wasser übergossen oder sehr feucht gereinigt werden. Benutzen Sie zum Reinigen ein leicht angefeuchtetes Reinigungstuch, das mit etwas milder Seifenlauge (Spülmittel) versehen ist. 11. -
Seite 32: Technische Daten
Montageanweisung – nur für Fachpersonal S. 32/34 13. Technische Daten Umgebungsbedingungen: Lagertemperatur: -25 °C bis + 70 °C Umgebungstemperatur: -10 °C bis + 40 °C Luftfeuchtigkeit: max. 95 % Steuerung Leistungsteil: Abmessungen: 245 x 220 x 85 mm Schaltspannung / dreiphasig 3N: 400 V Frequenz: 50 / 60 Hz... - Seite 33 Montageanweisung – nur für Fachpersonal S. 33/34 Thermische Sicherheit: ● Ofen-Fühler mit Übertemperatur-Sicherung. (Abschalt-Temperatur 139 °C) ● Automatische Heizzeitbegrenzung nach max. 6 Stunden (bei privaten Anlagen). ● Zweifühlersystem mit Temperaturregelung über der Bank. Einstellbereiche: Temperatur Sauna-Betrieb: 15 - 110 °C am Bankfühler F2 Lüfter: 00 - 100 % Lüfterleistung Vorwahlzeit:...
- Seite 69 Montage- und Gebrauchsanweisung S. 1/4 Abbildungen: Abb. 1: Abb. 2: Detail Abb. 3: Abb. 4: 100 mm...
- Seite 70 Montage- und Gebrauchsanweisung S. 2/4 Abb. 5: Abb. 5: Abb. 6: CV4 max. 10,5 kW CV3 max. 10,5 kW Elektronik/ Elektronik/ electronic electronic Regelrelais/ Regelrelais/ control relay control relay Lüfter/ Lüfter/ Licht/ 24V DC light 5V DC EIN/ AUS Licht/ 230V AC ON/ OFF 630mA...

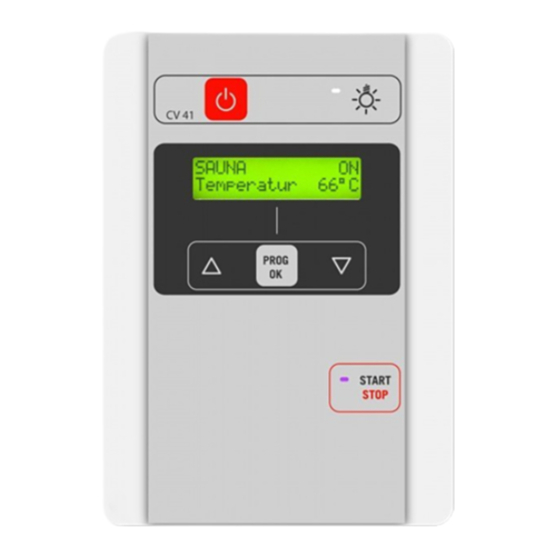

- Seite 71 Montage- und Gebrauchsanweisung S. 3/4 Abb. 6: CV 41 1 Betriebsschalter Ein/Aus 2 Lichtschalter 3 Ein/Aus - Taster 4 Licht - Taster 5 Anzeige SAUNA 6 PROG/OK - Taste Uhrzeit 11:55 7 UP/DOWN - Tasten 8 Start/Stop - Taste PROG START STOP...
