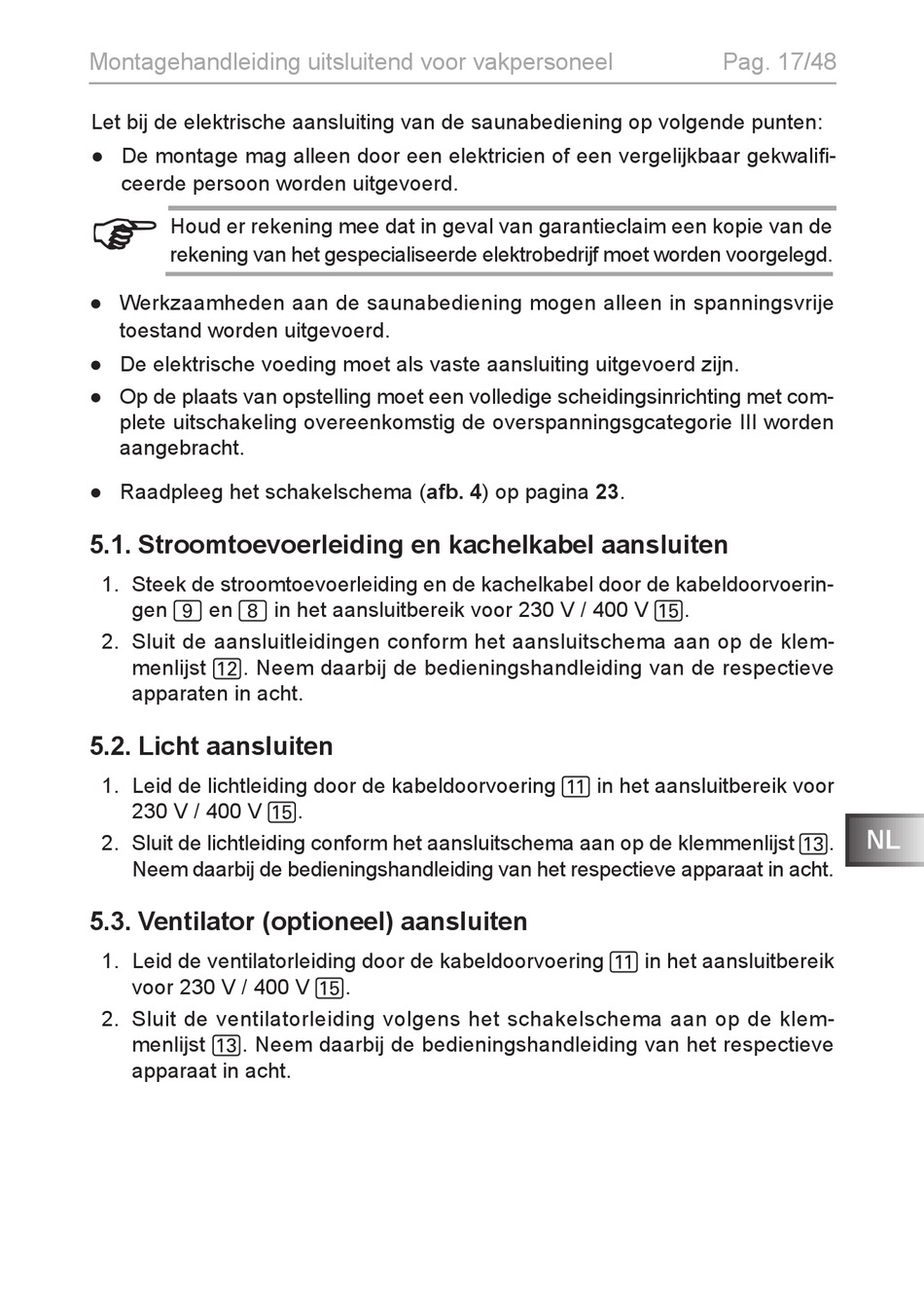

Montagehandleiding uitsluitend voor vakpersoneel
Let bij de elektrische aansluiting van de saunabediening op volgende punten:
● De montage mag alleen door een elektricien of een vergelijkbaar gekwalifi-
ceerde persoon worden uitgevoerd.
Houd er rekening mee dat in geval van garantieclaim een kopie van de
rekening van het gespecialiseerde elektrobedrijf moet worden voorgelegd.
● Werkzaamheden aan de saunabediening mogen alleen in spanningsvrije
toestand worden uitgevoerd.
● De elektrische voeding moet als vaste aansluiting uitgevoerd zijn.
● Op de plaats van opstelling moet een volledige scheidingsinrichting met com-
plete uitschakeling overeenkomstig de overspanningsgcategorie III worden
aangebracht.
● Raadpleeg het schakelschema (afb. 4) op pagina 23.

5.1. Stroomtoevoerleiding en kachelkabel aansluiten

1. Steek de stroomtoevoerleiding en de kachelkabel door de kabeldoorvoerin-
gen 9 en 8 in het aansluitbereik voor 230 V / 400 V f.
2. Sluit de aansluitleidingen conform het aansluitschema aan op de klem-
menlijst c. Neem daarbij de bedieningshandleiding van de respectieve
apparaten in acht.

5.2. Licht aansluiten

1. Leid de lichtleiding door de kabeldoorvoering b in het aansluitbereik voor
230 V / 400 V f.
2. Sluit de lichtleiding conform het aansluitschema aan op de klemmenlijst d.
Neem daarbij de bedieningshandleiding van het respectieve apparaat in acht.

5.3. Ventilator (optioneel) aansluiten

1. Leid de ventilatorleiding door de kabeldoorvoering b in het aansluitbereik
voor 230 V / 400 V f.
2. Sluit de ventilatorleiding volgens het schakelschema aan op de klem-
menlijst d. Neem daarbij de bedieningshandleiding van het respectieve
apparaat in acht.
