Monteringsanvisning endast för fackpersonal

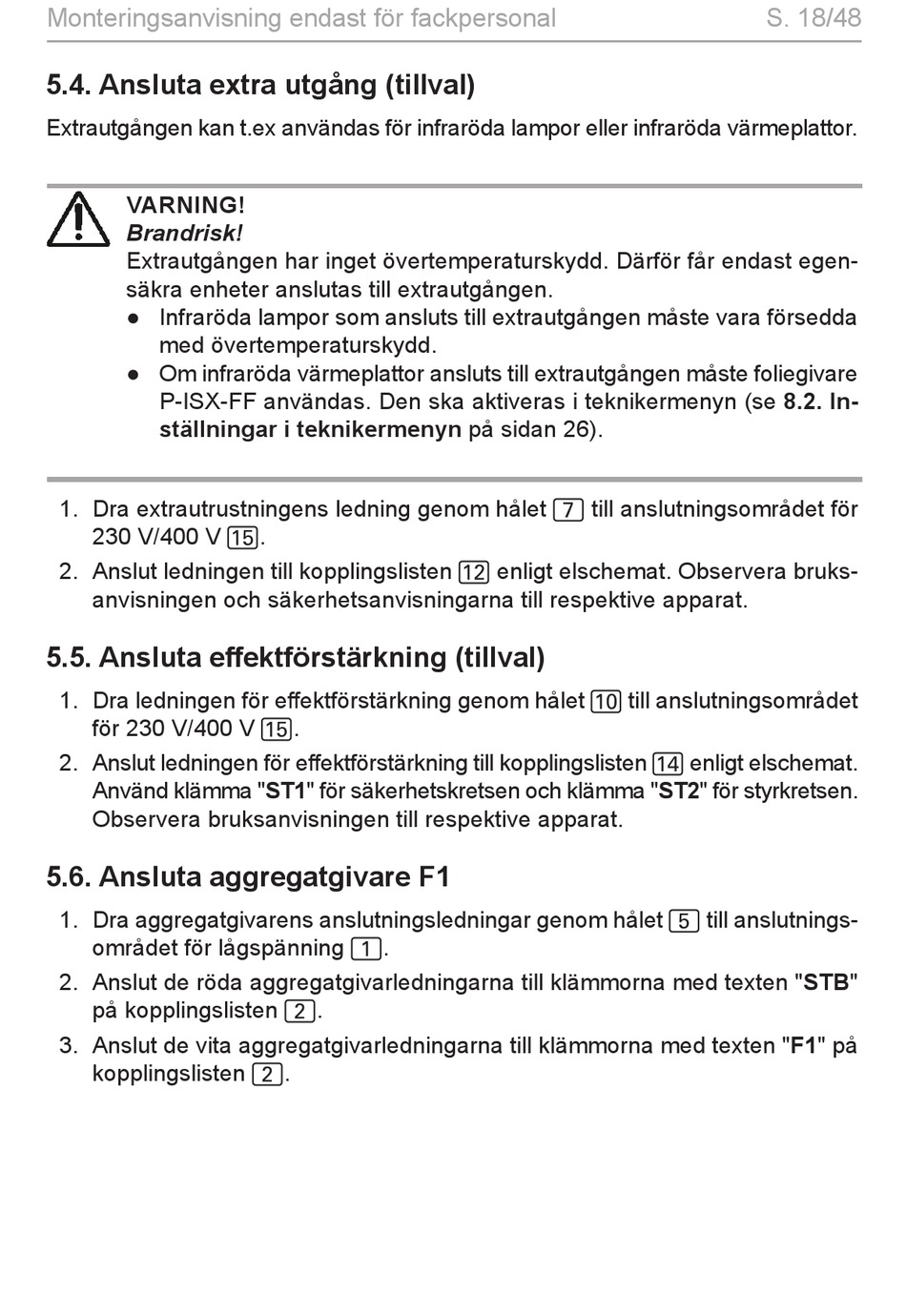

5.4. Ansluta extra utgång (tillval)
Extrautgången kan t.ex användas för infraröda lampor eller infraröda värmeplattor.
VARNING!
Brandrisk!
Extrautgången har inget övertemperaturskydd. Därför får endast egen-
säkra enheter anslutas till extrautgången.
● Infraröda lampor som ansluts till extrautgången måste vara försedda
med övertemperaturskydd.
● Om infraröda värmeplattor ansluts till extrautgången måste foliegivare
P-ISX-FF användas. Den ska aktiveras i teknikermenyn (se 8.2. In-
ställningar i teknikermenyn på sidan 26).
1. Dra extrautrustningens ledning genom hålet 7 till anslutningsområdet för
230 V/400 V f.
2. Anslut ledningen till kopplingslisten c enligt elschemat. Observera bruks-
anvisningen och säkerhetsanvisningarna till respektive apparat.
5.5. Ansluta effektförstärkning (tillval)
1. Dra ledningen för effektförstärkning genom hålet a till anslutningsområdet
för 230 V/400 V f.
2. Anslut ledningen för effektförstärkning till kopplingslisten e enligt elschemat.
Använd klämma "ST1" för säkerhetskretsen och klämma "ST2" för styrkretsen.
Observera bruksanvisningen till respektive apparat.

5.6. Ansluta aggregatgivare F1

1. Dra aggregatgivarens anslutningsledningar genom hålet 5 till anslutnings-
området för lågspänning 1.
2. Anslut de röda aggregatgivarledningarna till klämmorna med texten "STB"
på kopplingslisten 2.
3. Anslut de vita aggregatgivarledningarna till klämmorna med texten "F1" på
kopplingslisten 2.
S. 18/48
