Montagehandleiding uitsluitend voor vakpersoneel

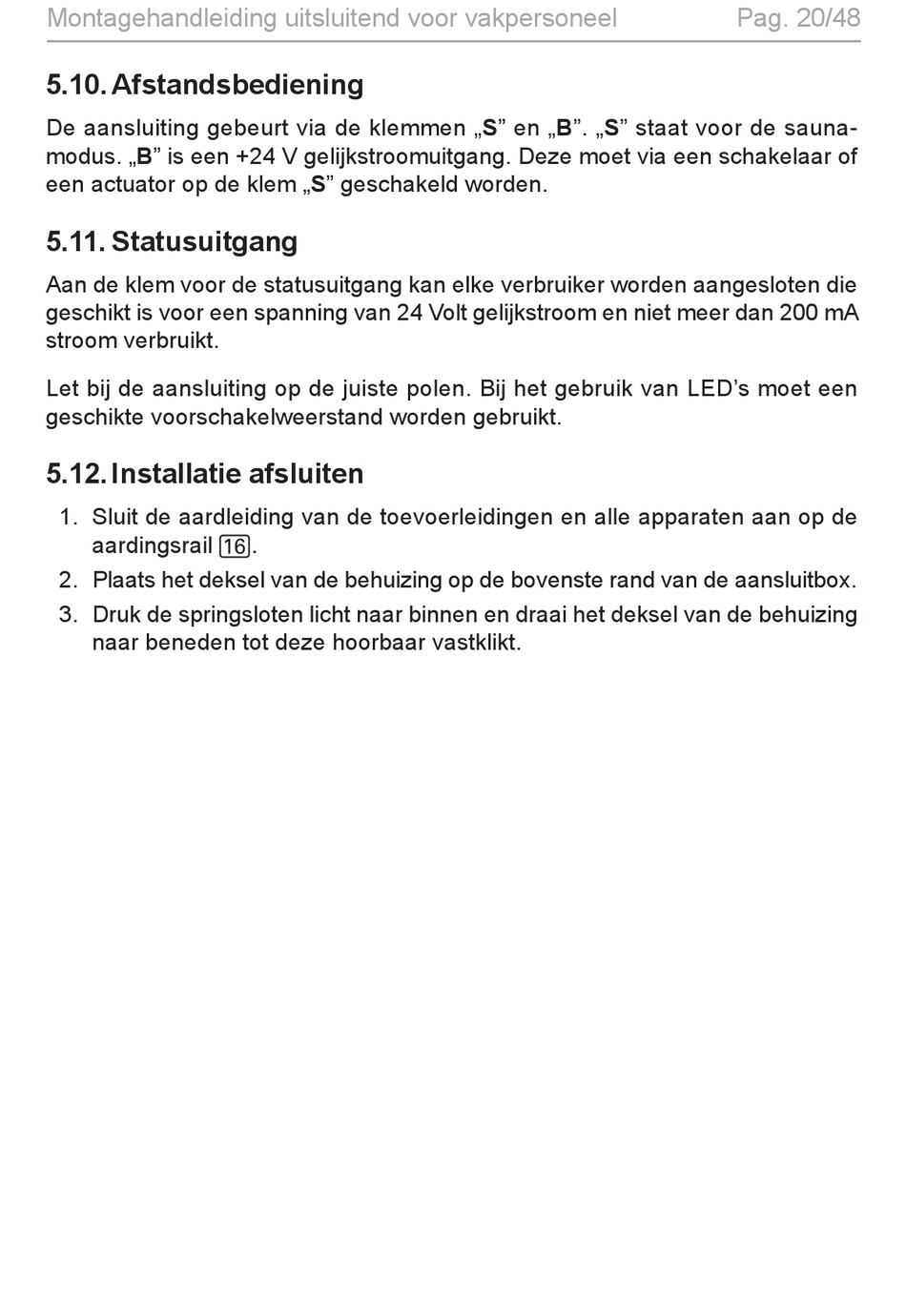

5.10. Afstandsbediening

De aansluiting gebeurt via de klemmen „S" en „B". „S" staat voor de sauna-
modus. „B" is een +24 V gelijkstroomuitgang. Deze moet via een schakelaar of
een actuator op de klem „S" geschakeld worden.

5.11. Statusuitgang

Aan de klem voor de statusuitgang kan elke verbruiker worden aangesloten die
geschikt is voor een spanning van 24 Volt gelijkstroom en niet meer dan 200 mA
stroom verbruikt.
Let bij de aansluiting op de juiste polen. Bij het gebruik van LED's moet een
geschikte voorschakelweerstand worden gebruikt.

5.12. Installatie afsluiten

1. Sluit de aardleiding van de toevoerleidingen en alle apparaten aan op de
aardingsrail g.
2. Plaats het deksel van de behuizing op de bovenste rand van de aansluitbox.
3. Druk de springsloten licht naar binnen en draai het deksel van de behuizing
naar beneden tot deze hoorbaar vastklikt.
Pag. 20/48
