Monteringsanvisning endast för fackpersonal
4.2. Montera aggregatgivare F1 med övertemperaturskydd
Observera följande punkter vid montering av aggregatgivaren:
● Aggregatgivaren ska monteras på aggregatets baksida ovanför mitten av
aggregatet. Den måste sitta minst 15 cm från bastuns tak.
● Aggregatgivaren ska monteras så att den inte påverkas av inströmmande luft.
Gå igenom följande steg för att montera aggregatgivaren (se Bild3):
1. Dra de båda tvåpoliga aggregatgivarledningarna genom bastuväggen till
aggregatgivarens monteringsplats och fixera dem med kabelklämmor.
2. Sära på aggregatgivarens halvskal 1.
3. Kläm fast aggregatgivarledningens 5 fyra anslutningar enligt Bild 3.
4. Lägg anslutningsplattan 2 på tvären (enligt Bild3) i aggregatgivarens
halvskal.
5. Stäng halvskalen, fixera med de båda stjärnskruvarna 3 (9 mm) och kon-
trollera att aggregatgivaren sitter fast ordentligt.
6. Montera aggregatgivaren på aggregatets baksida med de båda bifogade
träskruvarna 6 (16 mm).
Aggregatgivarens halvskal
1
Anslutningsplatta
2
Stjärnskruvar (9 mm)
3
Aggregatgivare
4
Kablar till aggregatgivare
5
Träskruvar (16 mm)
6

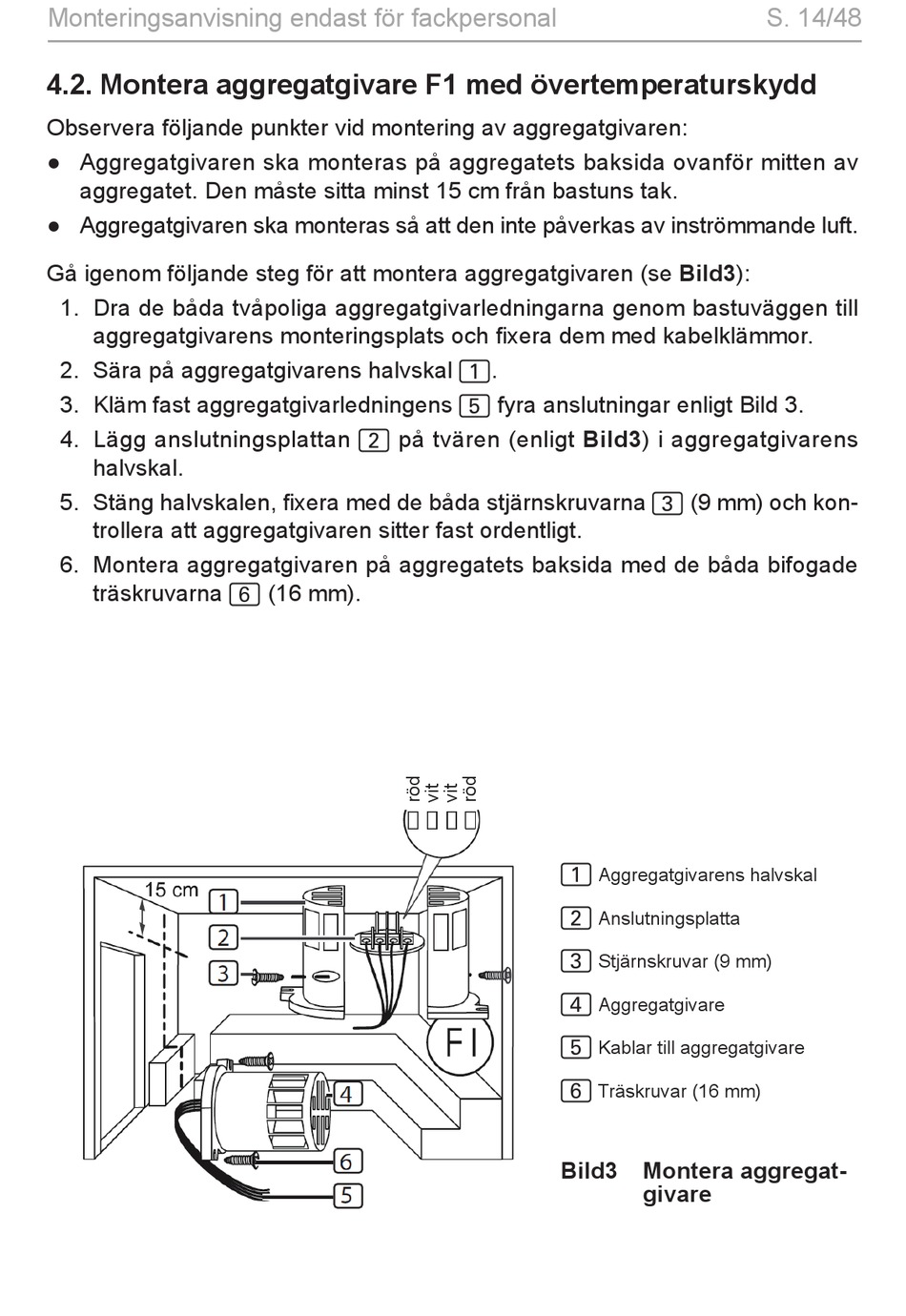

Bild3 Montera aggregat-
givare
S. 14/48
