Asennusohjeet henkilöstö

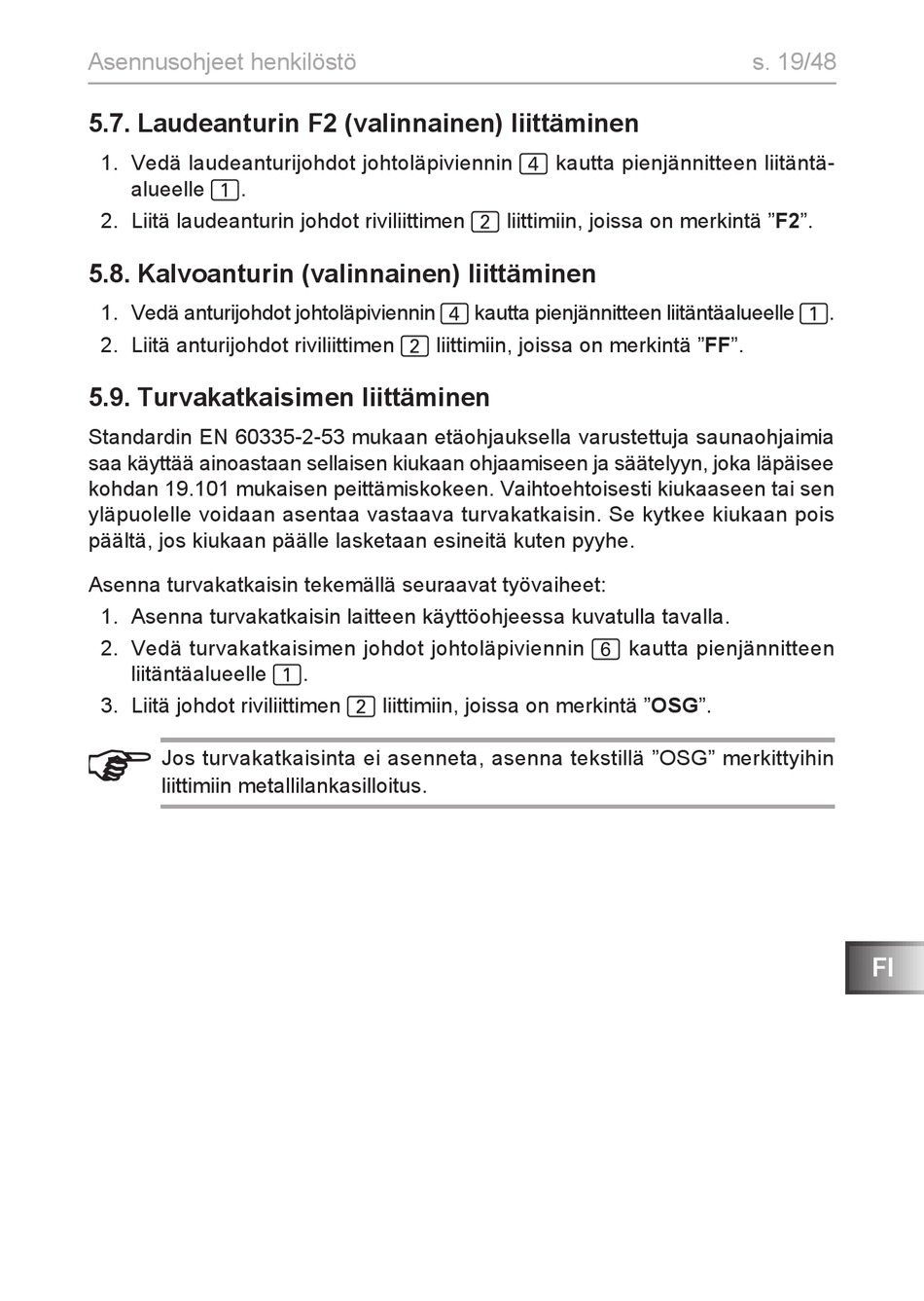

5.7. Laudeanturin F2 (valinnainen) liittäminen
1. Vedä laudeanturijohdot johtoläpiviennin 4 kautta pienjännitteen liitäntä-
alueelle 1.
2. Liitä laudeanturin johdot riviliittimen 2 liittimiin, joissa on merkintä "F2".
5.8. Kalvoanturin (valinnainen) liittäminen
1. Vedä anturijohdot johtoläpiviennin 4 kautta pienjännitteen liitäntäalueelle 1.
2. Liitä anturijohdot riviliittimen 2 liittimiin, joissa on merkintä "FF".
5.9. Turvakatkaisimen liittäminen
Standardin EN 60335-2-53 mukaan etäohjauksella varustettuja saunaohjaimia
saa käyttää ainoastaan sellaisen kiukaan ohjaamiseen ja säätelyyn, joka läpäisee
kohdan 19.101 mukaisen peittämiskokeen. Vaihtoehtoisesti kiukaaseen tai sen
yläpuolelle voidaan asentaa vastaava turvakatkaisin. Se kytkee kiukaan pois
päältä, jos kiukaan päälle lasketaan esineitä kuten pyyhe.
Asenna turvakatkaisin tekemällä seuraavat työvaiheet:
1. Asenna turvakatkaisin laitteen käyttöohjeessa kuvatulla tavalla.
2. Vedä turvakatkaisimen johdot johtoläpiviennin 6 kautta pienjännitteen
liitäntäalueelle 1.
3. Liitä johdot riviliittimen 2 liittimiin, joissa on merkintä "OSG".
Jos turvakatkaisinta ei asenneta, asenna tekstillä "OSG" merkittyihin
liittimiin metallilankasilloitus.
s. 19/48
FI
