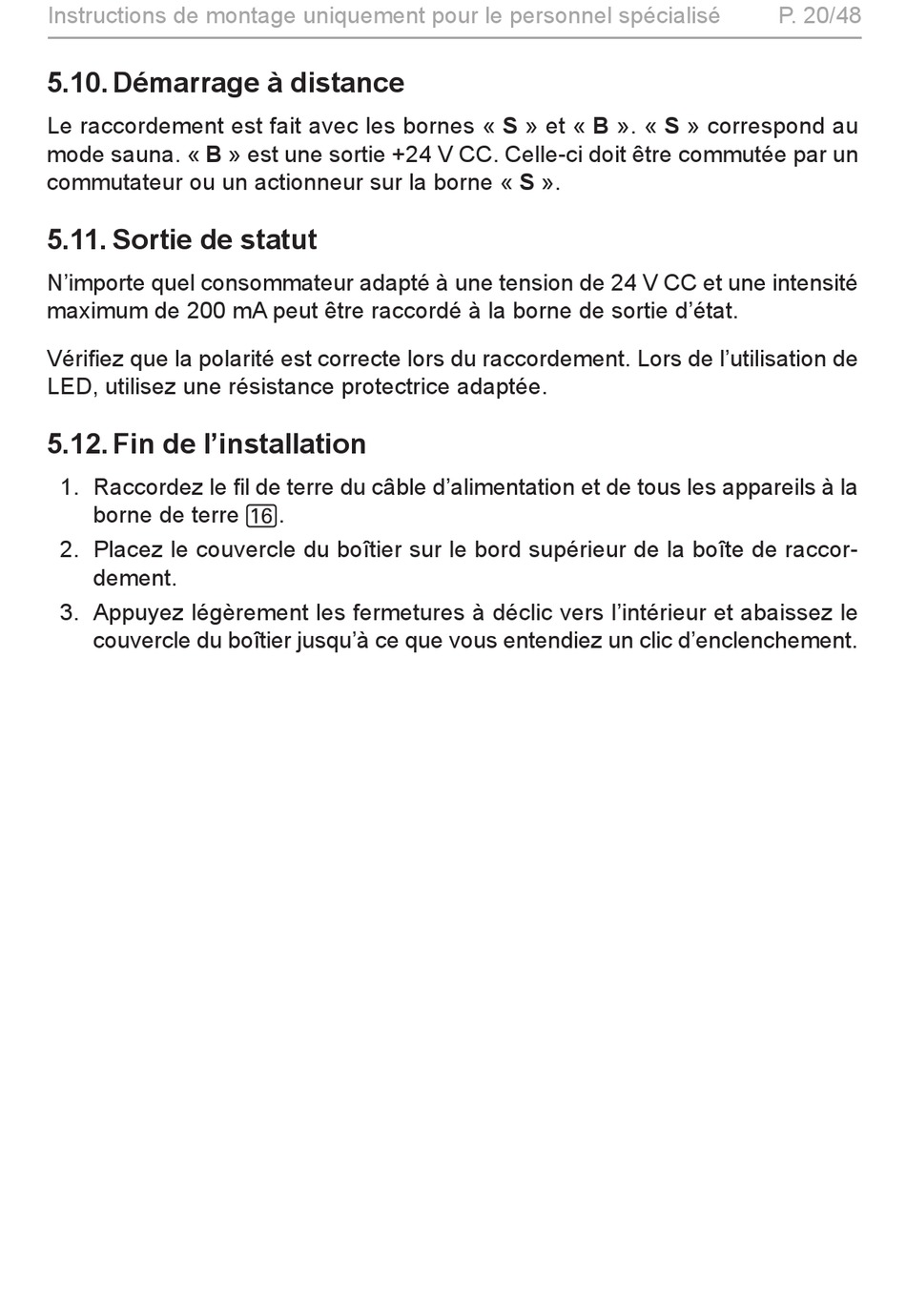

Instructions de montage uniquement pour le personnel spécialisé
5.10. Démarrage à distance
Le raccordement est fait avec les bornes « S » et « B ». « S » correspond au
mode sauna. « B » est une sortie +24 V CC. Celle-ci doit être commutée par un
commutateur ou un actionneur sur la borne « S ».

5.11. Sortie de statut

N'importe quel consommateur adapté à une tension de 24 V CC et une intensité
maximum de 200 mA peut être raccordé à la borne de sortie d'état.
Vérifiez que la polarité est correcte lors du raccordement. Lors de l'utilisation de
LED, utilisez une résistance protectrice adaptée.

5.12. Fin de l'installation

1. Raccordez le fil de terre du câble d'alimentation et de tous les appareils à la
borne de terre g.
2. Placez le couvercle du boîtier sur le bord supérieur de la boîte de raccor-
dement.
3. Appuyez légèrement les fermetures à déclic vers l'intérieur et abaissez le
couvercle du boîtier jusqu'à ce que vous entendiez un clic d'enclenchement.
P. 20/48
