Monteringsanvisning endast för fackpersonal

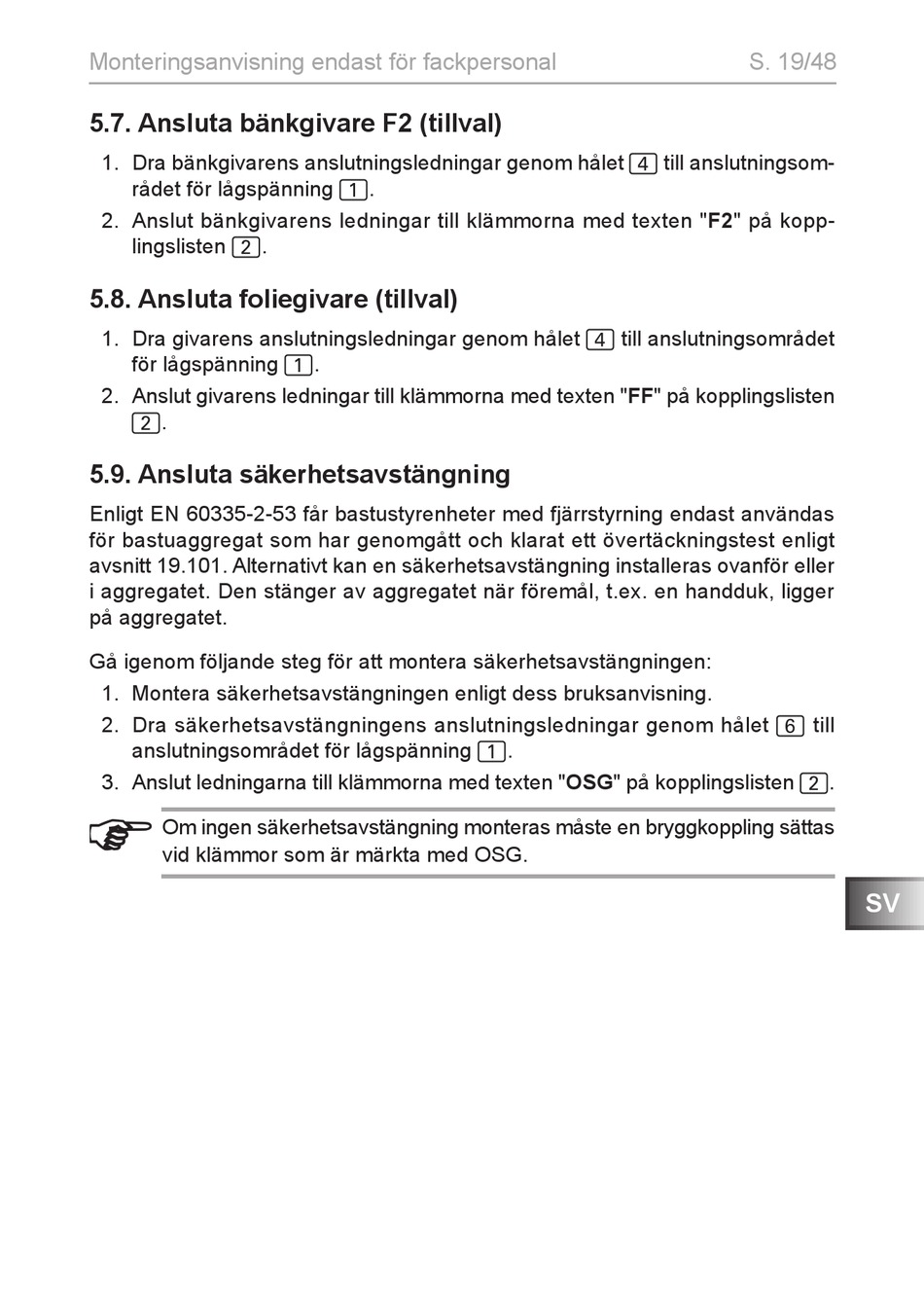

5.7. Ansluta bänkgivare F2 (tillval)
1. Dra bänkgivarens anslutningsledningar genom hålet 4 till anslutningsom-
rådet för lågspänning 1.
2. Anslut bänkgivarens ledningar till klämmorna med texten "F2" på kopp-
lingslisten 2.

5.8. Ansluta foliegivare (tillval)

1. Dra givarens anslutningsledningar genom hålet 4 till anslutningsområdet
för lågspänning 1.
2. Anslut givarens ledningar till klämmorna med texten "FF" på kopplingslisten
2.
5.9. Ansluta säkerhetsavstängning
Enligt EN 60335-2-53 får bastustyrenheter med fjärrstyrning endast användas
för bastuaggregat som har genomgått och klarat ett övertäckningstest enligt
avsnitt 19.101. Alternativt kan en säkerhetsavstängning installeras ovanför eller
i aggregatet. Den stänger av aggregatet när föremål, t.ex. en handduk, ligger
på aggregatet.
Gå igenom följande steg för att montera säkerhetsavstängningen:
1. Montera säkerhetsavstängningen enligt dess bruksanvisning.
2. Dra säkerhetsavstängningens anslutningsledningar genom hålet 6 till
anslutningsområdet för lågspänning 1.
3. Anslut ledningarna till klämmorna med texten "OSG" på kopplingslisten 2.
Om ingen säkerhetsavstängning monteras måste en bryggkoppling sättas
vid klämmor som är märkta med OSG.
