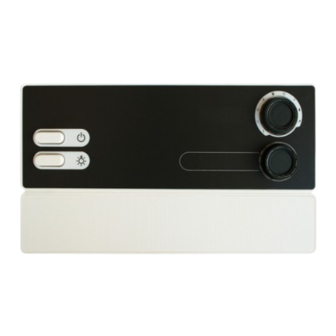

Sentiotec 1-015-451 Montage- Und Gebrauchsanweisungen
Saunasteuerung
Vorschau ausblenden
Andere Handbücher für 1-015-451:
- Bedienungsanleitung (372 Seiten) ,
- Montage- und gebrauchsanweisungen (332 Seiten)
Verwandte Anleitungen für Sentiotec 1-015-451
Inhaltszusammenfassung für Sentiotec 1-015-451
- Seite 1 Sauna control unit PRO C3 INSTRUCTIONS FOR INSTALLATION AND USE English PRO-C3 / 1-015-451 Version 12/21 ID no. 1-026-969...
-
Seite 55: Saunasteuerung
Saunasteuerung PRO C3 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch PRO-C3 / 1-015-451 Version 12/21 Ident-Nr. 1-026-969... - Seite 56 Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 3.4. Sauna-Betriebsarten 3.5. Fühler-Betriebsarten 4. Montage 4.1. Saunasteuerung montieren 4.2.
- Seite 57 5.10. Sicherheitsabschaltung anschließen 5.11. Fernstart 5.12. Statusausgang 5.13. Installation abschließen 6. Prüfungen durchführen 7. Anschlussplan 8. Inbetriebnahme 8.1. Einstellung der Funktionswahlschalter 8.2. Einstellungen im Technikermenü 9. Bedienelemente 9.1. Bezeichnung der Bedienelemente 9.2. Der Funktions-Wähler 9.3. Der Intensitäts-Wähler 10. Bedienung 10.1. Licht einschalten 10.2.
- Seite 58 10.13. Nachtrockenprogramm abrechen 10.14. Funktionen ausschalten 10.15. Saunasteuerung ausschalten 11. Benutzerprogramme 11.1. Voreingestellte Benutzerprogramme 11.2. Benutzerprogramme aufrufen 11.3. Eigene Benutzerprogramme erstellen 12. Die Eco-Funktion 13. Reinigung und Wartung 13.1. Reinigung 13.2. Wartung 14. Entsorgung 15. Problemlösung 15.1. Fehlermeldungen 15.2. Wassermangelanzeige 15.3.
-
Seite 59: Zu Dieser Anleitung
Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 60: Wichtige Hinweise Zu Ihrer Sicherheit
Montage- und Gebrauchsanweisung S. 6/54 2. Wichtige Hinweise zu Ihrer Sicherheit Die Saunasteuerung Pro C3 ist nach anerkannten sicherheitstech- nischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher- heitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. -
Seite 61: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 7/54 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen. -
Seite 62: Sicherheitshinweise Für Den Anwender
Montage- und Gebrauchsanweisung S. 8/54 2.3. Sicherheitshinweise für den Anwender ● Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. ● Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... -
Seite 63: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 9/54 3. Produktbeschreibung 3.1. Lieferumfang ● Saunasteuerung ● Ofenfühler mit integrierter Übertemperatur-Sicherung ● Montagematerial ● Drahtbrücke zur Überbrückung der Klemmen V1 und Wm für Kombiöfen ohne Wassermangel-Abschaltung 3.2. Optionales Zubehör ● Bankfühler (Artikelnummer: O-F2), Fühlerleitungen 1,5 m ●... - Seite 64 Montage- und Gebrauchsanweisung S. 10/54 ● Statusausgang ● Vorwahlzeitfunktion (bis 24 Stunden) ● Zusatzausgang Wahlweise Dimmen (bis 500 W), Schalten (bis 3,5 kW) oder Regeln der Kabinentemperatur über den Zusatzausgang. Zusatzausgang hat keine Übertemperatursicherung. Deshalb dürfen am Zusatzausgang nur eigensichere Geräte betrieben werden. –...
-
Seite 65: Sauna-Betriebsarten
Montage- und Gebrauchsanweisung S. 11/54 ● Übertemperatur-Sicherung Die Übertemperatur-Sicherung befindet sich im Fühlergehäuse des Ofenfühlers. Wenn der Saunaofen durch einen Defekt nach Erreichen der Wunschtempe- ratur weiterheizt, schaltet die Übertemperatur-Sicherung bei ca. 139 °C den Saunaofen automatisch ab. 3.4. Sauna-Betriebsarten Die Saunasteuerung Pro C3 ermöglicht zwei Betriebsarten, Sauna- und Kombi- Betrieb. - Seite 66 Montage- und Gebrauchsanweisung S. 12/54 Im Ein-Fühlerbetrieb zeigt die Saunasteuerung standardmäßig nur die Soll-Tem- peratur an. Die Ist-Temperatur wird nicht angezeigt. Wenn die Saunasteuerung im Ein-Fühlerbetrieb die Temperatur über dem Ofen (F1-Fühler) als Ist-Temperatur anzeigen soll, muss dies bei der Inbetriebnahme aktiviert werden (siehe 8.2. Einstellungen im Technikermenü...
-
Seite 67: Montage
Montageanweisung – nur für Fachpersonal S. 13/54 4. Montage 4.1. Saunasteuerung montieren ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird. - Seite 68 Montageanweisung – nur für Fachpersonal S. 14/54 Zur Montage der Saunasteuerung führen Sie folgende Schritte durch: 1. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in ca. 1,70 m Höhe bis zu einem Abstand von 7 mm in die Saunawand ein. Die beiden Schrauben müssen einen Abstand von 145 mm zueinander haben (siehe Abb.1).
-
Seite 69: Ofenfühler F1 Mit Übertemperatur-Sicherung Montieren
Montageanweisung – nur für Fachpersonal S. 15/54 4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren Beachten Sie bei der Montage des Ofenfühlers folgende Punkte: ● Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein- zuhalten. -
Seite 70: Bankfühler F2 (Optional) Montieren
Montageanweisung – nur für Fachpersonal S. 16/54 4.3. Bankfühler F2 (optional) montieren Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon- tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten. Zur Montage des Bankfühlers führen Sie folgende Schritte durch: 1. -
Seite 71: Folien-Fühler (Optional) Montieren
Montageanweisung – nur für Fachpersonal S. 17/54 4.5. Folien-Fühler (optional) montieren Wenn an den Zusatzausgang eine der folgenden Infrarot-Wärmeplatten ange- schlossen wird, muss der Folienfühler P-ISX-FF verwendet werden: ● IR-WP-100 ● IR-WPHL-100 ● IR-WP-175 ● IR-WPHL-175 ● IR-WP-390 ● IR-WPHL-390 ●... -
Seite 72: Elektrischer Anschluss
Montageanweisung – nur für Fachpersonal S. 18/54 5. Elektrischer Anschluss ACHTUNG! Schäden am Gerät ● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die maximale Verdampferleistung beträgt 3,5 kW. Die maximale Leistung des Zusatzausgangs beträgt 3,5 kW. -
Seite 73: Versorgungsleitung, Ofen Und Verdampfer Anschließen
Montageanweisung – nur für Fachpersonal S. 19/54 Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte: ● Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführt werden. Bitte beachten Sie, dass im Falle eines Garantieanspruches eine Kopie der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist. ●... -
Seite 74: Lüfter (Optional) Anschließen
Montageanweisung – nur für Fachpersonal S. 20/54 5.3. Lüfter (optional) anschließen 1. Führen Sie die Lüfterleitung durch die Kabeldurchführung b in den An- schlussbereich für 230 V / 400 V f. 2. Schließen Sie die Lüfterleitung gemäß dem Anschlussplan an die Klemmleis- te d an. -
Seite 75: Ofenfühler F1 Anschließen
Montageanweisung – nur für Fachpersonal S. 21/54 5.6. Ofenfühler F1 anschließen 1. Führen Sie die Ofenfühler-Leitungen durch die Kabeldurchführung 5 in den Anschlussbereich für Kleinspannung 1. 2. Schließen Sie die roten Ofenfühler-Leitungen an die Klemmen mit der be- schriftung "STB" in der Klemmleiste 2 an. 3. -
Seite 76: Sicherheitsabschaltung Anschließen
Montageanweisung – nur für Fachpersonal S. 22/54 5.10. Sicherheitsabschaltung anschließen Laut EN 60335-2-53 dürfen Saunasteuerungen mit Fernwirken nur zum Steuern und Reglen eines Saunaofens, der die Abdeckprüfung nach Absatz 19.101 besteht, verwendet werden. Alternativ kann eine entsprechende Sicherheitsabschaltung im oder über dem Ofen installiert werden. Diese schaltet den Saunaofen ab, wenn Gegenstände, z.B. -
Seite 77: Statusausgang
Montageanweisung – nur für Fachpersonal S. 23/54 5.12. Statusausgang An der Klemme für den Statusausgang kann jeder Verbraucher angeschlossen werden, der für eine Spannung von 24 Volt DC geeignet ist und nicht mehr als 200 mA Strom bezieht. Achten Sie beim Anschluss auf die richtige Polung. Bei der Verwendung von LEDs muss ein geeigneter Vorwiderstand verwendet werden. -
Seite 78: Prüfungen Durchführen
Montageanweisung – nur für Fachpersonal S. 24/54 6. Prüfungen durchführen WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. ● Berühren Sie NIEMALS spannungsführende Teile. Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. - Seite 79 Montageanweisung – nur für Fachpersonal S. 25/54 3. Prüfen Sie die Phasendurchschaltung für den Sauna-Betrieb L1, L2, L3 zu U, V, W. 4. Prüfen Sie die Phasendurchschaltung für Verdampfer-Betrieb L1, L2, L3 zu U, V1, W. 5. Überprüfen Sie die Phasendurchschaltung von L3 auf W1 bei Aktivierung des am Zusatzausgang angeschlossenen Geräts.
-
Seite 80: Anschlussplan
Montageanweisung – nur für Fachpersonal S. 26/54 7. Anschlussplan... -
Seite 81: Inbetriebnahme
Montageanweisung – nur für Fachpersonal S. 27/54 8. Inbetriebnahme 8.1. Einstellung der Funktionswahlschalter Über die Funktionswahlschalter im Anschlussbereich für Kleinspannung können verschiedene Produktfunk- tionen aktiviert werden. Die Abbil- dung rechts zeigt die Standardein- stellung der Funktionswahlschalter. Beachten Sie, dass nach Ände- rungen die Steuerung für 10 Sek. -
Seite 82: Phasenrollierung Aktivieren/Deaktivieren
Montageanweisung – nur für Fachpersonal S. 28/54 Phasenrollierung aktivieren/deaktivieren Die Phasenrollierung wird mit dem Funktionswahlschalter 3 aktiviert bzw. de- aktiviert. ● Standardmäßig befindet sich der Funktionswahlschalter 3 in ON-Position. Die Phasenrollierung ist damit aktiviert. ● Wenn Sie die Phasenrollierung deaktivieren möchten, bringen Sie den Funk- tionswahlschalter 3 in die OFF-Position. -
Seite 83: Einstellungen Im Technikermenü
Montageanweisung – nur für Fachpersonal S. 29/54 Betriebsmodus des Zusatzausgangs einstellen Der Zusatzausgang ist wahlweise dimmbar oder schaltbar. Die Dimmfunktion wird über den Funktionswahlschalter 8 aktiviert bzw. deaktiviert. ● Standardmäßig befindet sich der Funktionswahlschalter 8 in ON-Position. Die Dimmfunktion ist damit aktiviert. ● Wenn Sie die Dimmfunktion des Zusatzausgangs deaktivieren möchten, bringen Sie den Funktionswahlschalter 8 in die OFF-Position. - Seite 84 Montageanweisung – nur für Fachpersonal S. 30/54 Ofentemperatur im Ein-Fühlerbetrieb anzeigen Im Ein-Fühlerbetrieb zeigt die Saunasteuerung standardmäßig nur die Soll-Tem- peratur an. Die Ist-Temperatur wird nicht angezeigt. Wenn die Saunasteuerung im Ein-Fühlerbetrieb die Temperatur über dem Ofen (F1-Fühler) als Ist-Temperatur anzeigen soll, muss dies im Technikermenü...
- Seite 85 Montageanweisung – nur für Fachpersonal S. 31/54 Gleichzeitige Anzeige der Temperatur und des Feuchtewertes aktivieren Um die gleichzeitige Anzeige von Temperatur und Feuchte zu aktivieren, führen Sie folgende Schritte durch: 1. Rufen Sie das Techniker-Menü auf (siehe 29). 2. Drehen Sie den oberen Drehknopf auf das Temperatursymbol (Position A –...
-
Seite 86: Folienfühler Aktivieren/Deaktivieren
Montageanweisung – nur für Fachpersonal S. 32/54 Folienfühler aktivieren/deaktivieren Wenn an den Zusatzausgang Infrarot-Wärmeplatten angeschlossen werden, muss der Folienfühler P-ISX-FF verwendet werden. Der Folienfühler muss ak- tiviert werden. Führen Sie dazu folgende Schritte durch: 1. Rufen Sie das Techniker-Menü auf (siehe 29). 2. - Seite 87 Montageanweisung – nur für Fachpersonal S. 33/54 Lüfter-Betriebsmodus einstellen Der Lüfter ist wahlweise dimmbar oder schaltbar. Standardmäßig ist die Dimm- funktion des Lüfters aktiviert. Wenn Sie die Dimmfunktion des Lüfters deaktivieren möchten, führen Sie folgende Schritte durch: 1. Rufen Sie das Techniker-Menü auf (siehe 29). 2.
-
Seite 88: Bedienelemente
Gebrauchsanweisung für den Anwender S. 34/54 9. Bedienelemente 9.1. Bezeichnung der Bedienelemente Zusatz-Anzeige Intensitäts-Anzeige Funktions-Wähler Lichtschalter Intensitäts-Wähler EIN/AUS-Schalter 9.2. Der Funktions-Wähler Mit dem Funktions-Wähler 2 legen Sie fest, welche Funktion mit dem Intensitäts- Wähler 3 verändert werden soll. Der Funktions-Wähler 2 leuchtet, wenn die Saunasteuerung eingeschaltet ist. -
Seite 89: Der Intensitäts-Wähler
Gebrauchsanweisung für den Anwender S. 35/54 9.3. Der Intensitäts-Wähler Mit dem Intensitäts-Wähler 3 verändern Sie die Intensität bzw. Leistung jener Funktion, die am Funktion-Wähler 2 ausgewählt ist. ● Drehen Sie den Intensitäts-Wähler 3 nach rechts, um die Leistung zu erhöhen. ●... -
Seite 90: Saunasteuerung Einschalten
Gebrauchsanweisung für den Anwender S. 36/54 10.2. Saunasteuerung einschalten WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten. -
Seite 91: Kombi-Betrieb Starten
Gebrauchsanweisung für den Anwender S. 37/54 10.4. Kombi-Betrieb starten 1. Drehen Sie den Funktions-Wähler 2 in die Position A (Temperatur). ► Das Temperatursymbol leuchtet. 2. Stellen Sie mit dem Intensitäts-Wähler 3 die gewünschte Temperatur ein. 3. Drücken Sie auf den Intensitäts-Wähler 3. ►... -
Seite 92: Zusatzausgang Starten
Gebrauchsanweisung für den Anwender S. 38/54 Der Verdampfer (Feuchtefunktion B) lässt sich nur starten, wenn der Saunaofen (Temperaturfunktion A) eingeschaltet ist. Dabei ist die ma- ximal einstellbare Soll-Feuchte von der Saunatemperatur abhängig. Je höher die Saunatemperatur, desto niedriger ist der maximal einstellbare Feuchtewert. - Seite 93 Gebrauchsanweisung für den Anwender S. 39/54 2. Drücken Sie für eine Sekunde (Longpress) auf den unteren Drehknopf. ► Im oberen Display wird für kurze Zeit die soeben eingestellte Betriebsart angezeigt: ● Anzeige: „StEP“ - der Zusatzausgang befindet sich in der Intensitätsregelung. ● Anzeige: „tE“ - der Zusatzausgang befindet sich in der Raumtemperaturregelung. Intensitätsregelung bei aktivierter Dimmfunktion Wenn die Dimmfunktion des Zusatzausgangs aktiviert ist, können Sie die Leis- tung des Zusatzgeräts auf einer Skala von 0 bis 7 einstellen.
-
Seite 94: Licht Einschalten
Gebrauchsanweisung für den Anwender S. 40/54 Raumtemperaturregelung des Zusatzausgangs Wenn die Betriebsart des Zusatzaugangs auf Raumtemperaturregelung gestellt ist, kann eine Kabinentemperatur eingestellt werden, welche über den Zusatzausgang geregelt wird. Dies kann dazu verwendet werden, um die Kabinentemperatur rein über Infrarot-Strahler bzw. Infrarot-Wärmeplatten zu regeln. Einstellungsmöglichkeiten: ●... -
Seite 95: Lüfter Starten
Gebrauchsanweisung für den Anwender S. 41/54 Bei deaktivierter Dimmfunktion Wenn die Dimmfunktion des Licht deaktiviert ist, können Sie das Licht nur ein- und ausschalten. Das Licht leuchtet immer mit voller Leistung. 1. Drehen Sie den Funktions-Wähler 2 in die Position D (Licht). ►... -
Seite 96: Vorwahlzeit Einstellen
Gebrauchsanweisung für den Anwender S. 42/54 Bei deaktivierter Dimmfunktion Wenn die Dimmfunktion des Lüfters deaktiviert ist, können Sie den Lüfter nur ein- und ausschalten. Das Gerät läuft immer mit voller Leistung. 1. Drehen Sie den Funktions-Wähler 2 in die Position E (Lüfter). ►... -
Seite 97: Vorwahlzeit-Funktion Abbrechen
Gebrauchsanweisung für den Anwender S. 43/54 2. Drehen Sie den Funktions-Wähler 2 in die Position F (Vorwahlzeit). ► In der Intensitäts-Anzeige 4 wird die zuletzt eingestellte Vorwahlzeit angezeigt. 3. Stellen Sie mit dem Intensitäts-Wähler 3 die gewünschte Vorwahlzeit ein. 4. Drücken Sie auf den Intensitäts-Wähler 3. ►... -
Seite 98: Standby Für Fernwirken Aktivieren
Gebrauchsanweisung für den Anwender S. 44/54 3. Um die Laufzeit dauerhaft zu speichern, drücken Sie für eine Sekunde (Longpress) auf den unteren Drehknopf. ► Der untere Drehknopf leuchtet 4-Mal auf - die Einstellung ist gespeichert. Wenn Sie lange Laufzeiten einstellen möchten, verwenden Sie die Schnellvorwahl-Funktion: ●... -
Seite 99: Nachtrockenprogramm Abrechen
Gebrauchsanweisung für den Anwender S. 45/54 10.13. Nachtrockenprogramm abrechen Nach dem Kombi-Betrieb wird automatisch das Nachtrockenprogramm gestartet. Dabei wird die Saunakabine bei eingeschaltetem Lüfter für 30 Minuten auf 80 °C aufgeheizt. In der Intensitäts-Anzeige 4 wird der Text "dry" angezeigt und das Temperatur-Symbol blinkt. -
Seite 100: Benutzerprogramme
Gebrauchsanweisung für den Anwender S. 46/54 11. Benutzerprogramme Mit Hilfe der Benutzerprogramme können bevorzugte Sauna-Einstellungen gespeichert und wieder abgerufen werden. Es stehen 5 voreingestellte Be- nutzerprogramme zur Verfügung, die nach den Vorstellungen der Anwender abgeändert werden können. Die Einstellungen folgender Funktionen werden in den Benutzerprogrammen abgespeichert: ●... -
Seite 101: Benutzerprogramme Aufrufen
Gebrauchsanweisung für den Anwender S. 47/54 11.2. Benutzerprogramme aufrufen 1. Drehen Sie den Funktions-Wähler 2 in die Position H (Benutzerprogramme). ► Das Benutzer-Symbol leuchtet. 2. Wählen Sie mit dem Intensitätsregler 3 ein Benutzerprogramm (1 - 5) aus. 3. Drücken Sie auf den Intensitäts-Wähler 3. ►... - Seite 102 Gebrauchsanweisung für den Anwender S. 48/54 Führen Sie folgende Schritte durch, um die Einstellungen in der Tabelle oben im Benutzerprogramm 2 zu speichern: 1. Drehen Sie den Funktions-Wähler 2 in die Position A (Temperatur). ► Das Temperatursymbol leuchtet. 2. Stellen Sie mit dem Intensitäts-Wähler 3 45 °C ein. 3.
-
Seite 103: Die Eco-Funktion
Gebrauchsanweisung für den Anwender S. 49/54 12. Die Eco-Funktion Die Eco-Funktion ermöglicht Ihnen, in den Pausen zwischen den Saunagängen Energie zu sparen. Die angeschlossenen Geräte laufen bei aktivierter Eco-Funktion mit reduzierter Leistung. Sie können zwischen einer 20-, 40-, oder 60-minütigen Saunapause wählen. -
Seite 104: Reinigung Und Wartung
Gebrauchsanweisung für den Anwender S. 50/54 13. Reinigung und Wartung 13.1. Reinigung ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Tauchen Sie das Gerät NIEMALS in Wasser. ● Übergießen Sie das Gerät nicht mit Wasser. ●... -
Seite 105: Problemlösung
Montageanweisung – nur für Fachpersonal S. 51/54 15. Problemlösung 15.1. Fehlermeldungen Die Saunasteuerung ist mit einer Diagnosesoftware ausgestattet, die beim Einschalten und im Betrieb die Systemzustände überprüft. Sobald die Diagno- sesoftware einen Fehler erkennt, schaltet die Saunasteuerung den Saunaofen ab. Fehler werden durch einen wiederkehrenden Warnton und das Blinken des Funktions-Wählers 2 und des Intensitäts-Wählers 3 angezeigt. -
Seite 106: Wassermangelanzeige
Gebrauchsanweisung für den Anwender S. 52/54 15.2. Wassermangelanzeige Die Saunasteuerung verfügt im Kombi-Betrieb über eine automatische Wasser- mangel-Abschaltung, sofern Ihr Kombi-Ofen dies unterstützt. Ist der Wassertank des Verdampfers leer, wird dies durch einen wiederkehrenden Warnton und dem Text "FILL" in der Zusatz-Anzeige 1 signalisiert. Gleichzeitig schaltet sich der Verdampfer ab. -
Seite 107: Technische Daten
Montage- und Gebrauchsanweisung S. 53/54 16. Technische Daten Umgebungsbedingungen Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: -10 °C bis +40 °C Luftfeuchtigkeit: max. 95% Saunasteuerung Abmessungen: 307 x 175 x 57 mm Schaltspannung / dreiphasig 3N: 400 V AC Frequenz: 50 Hz Schaltleistung / Heizgerät: 3 x 3,5 kW... -
Seite 108: Einstellbereiche
Montage- und Gebrauchsanweisung S. 54/54 Einstellbereiche Temperatur: 30 °C bis 110 °C Feuchte: 0 % bis 100 % Dabei ist die maximal einstellbare Feuchte von der Saunatemperatur abhängig. Je höher die Saunatemperatur, desto niedriger ist der maximal einstellbare Feuchtewert. Thermische Sicherheit Ofenfühler mit Übertemperatur-Sicherung (139 °C Abschalttemperatur) Automatische Heizzeitbegrenzung einstellbar (6 h, 12 h, 18 h, 24 h)* Wahlweise Ein-Fühlerbetrieb oder Zwei-Fühlerbetrieb... - Seite 325 Saunaohjain PRO C3 ASENNUS- JA KÄYTTÖOHJEET Suomi PRO-C3 / 1-015-451 Versio 12/21 Tunniste- nro 1-026-969...
