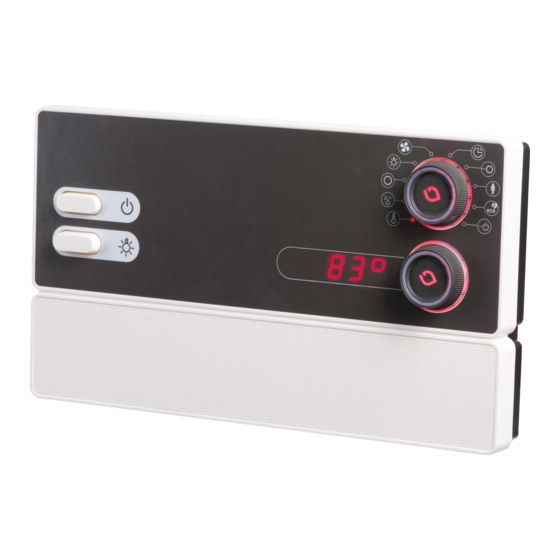

Sauna control unit PRO C
new function „Door sensor"
Supplement / change to the operating instructions:
PRO-C2 /1-015-448 , PRO-C3 /1-015-451
Product manual you can find at: https://www.sentiotec.com/downloads or
The new function ensures optimal door monitoring for remote control!
Optionale accessories: Door sensor home SAB00103 / 1-052-723
OSG
STB
Note the change in the above product manual under the following points:
5.5. Installing bench sensor (clamp red wires at STB)
5.8. Connecting safety device or NEW connecting door sensor
8. Starting up
Remote start release:
● As standard the function selection switch is in the OFF position.
The remote star is operated using „Standby for remote control".
● If you want to enable the remote start output for various devices (e.g.
coinoperated unit, remote start system), set the function selection
switch 4 in the ON position
8.2. Settings in the technician menu
Activate door sensor
1. Open the technician menu (press the lower bottom knob and the ON/OFF switch at the same time)
2. Activate the door-function
If the remote start enable is switched ON, the door sensor must be activated. To do this, carry out
the following steps:
a. Turn the top knob to the remote start symbol
► The remote start symbol flash
► In the top display „SdO" appears
► In the bottom display „SAFE" appears (= Standard setting)
Version 11/22

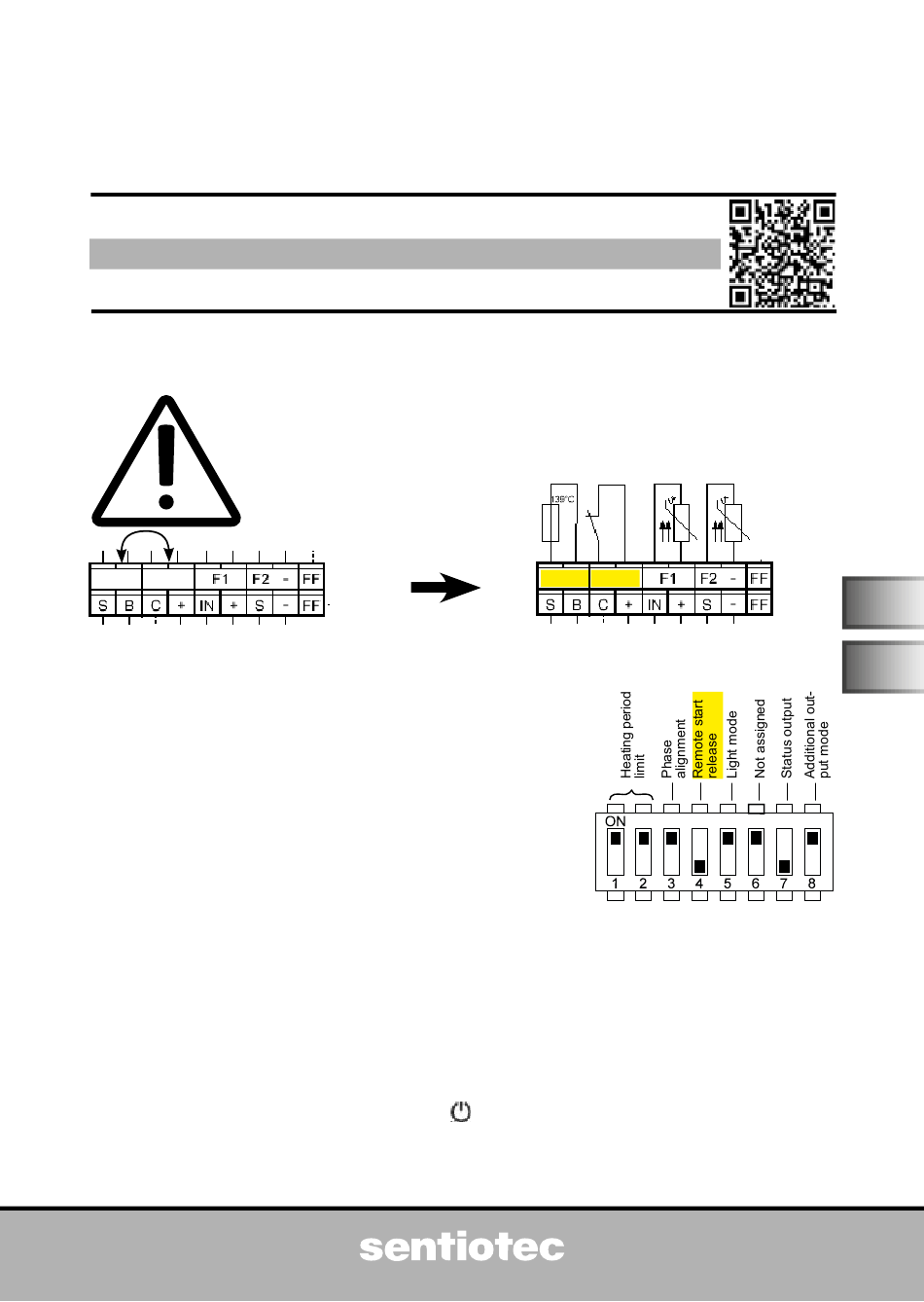

The connection position of
STB and OSG were exchanged!
Version 12/21
STB
OSG
NEW
OFF
Function selection switch
- Standard setting
Ident-Nr. ST-M-00007-00
