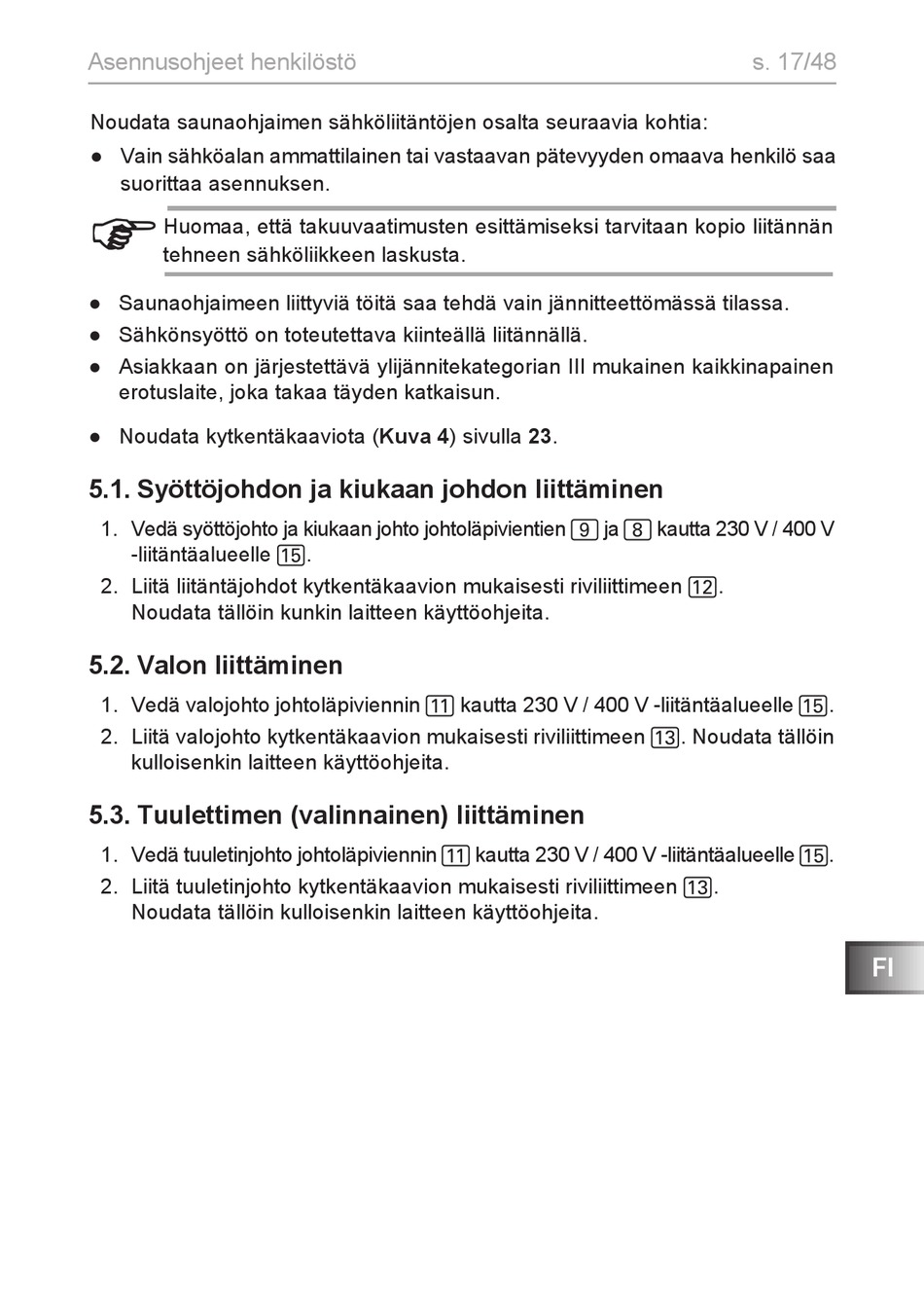

Asennusohjeet henkilöstö
Noudata saunaohjaimen sähköliitäntöjen osalta seuraavia kohtia:
● Vain sähköalan ammattilainen tai vastaavan pätevyyden omaava henkilö saa
suorittaa asennuksen.
Huomaa, että takuuvaatimusten esittämiseksi tarvitaan kopio liitännän
tehneen sähköliikkeen laskusta.
● Saunaohjaimeen liittyviä töitä saa tehdä vain jännitteettömässä tilassa.
● Sähkönsyöttö on toteutettava kiinteällä liitännällä.
● Asiakkaan on järjestettävä ylijännitekategorian III mukainen kaikkinapainen
erotuslaite, joka takaa täyden katkaisun.
● Noudata kytkentäkaaviota (Kuva 4) sivulla 23.
5.1. Syöttöjohdon ja kiukaan johdon liittäminen
1. Vedä syöttöjohto ja kiukaan johto johtoläpivientien 9 ja 8 kautta 230 V / 400 V
-liitäntäalueelle f.
2. Liitä liitäntäjohdot kytkentäkaavion mukaisesti riviliittimeen c.
Noudata tällöin kunkin laitteen käyttöohjeita.
5.2. Valon liittäminen
1. Vedä valojohto johtoläpiviennin b kautta 230 V / 400 V -liitäntäalueelle f.
2. Liitä valojohto kytkentäkaavion mukaisesti riviliittimeen d. Noudata tällöin
kulloisenkin laitteen käyttöohjeita.
5.3. Tuulettimen (valinnainen) liittäminen
1. Vedä tuuletinjohto johtoläpiviennin b kautta 230 V / 400 V -liitäntäalueelle f.
2. Liitä tuuletinjohto kytkentäkaavion mukaisesti riviliittimeen d.
Noudata tällöin kulloisenkin laitteen käyttöohjeita.
s. 17/48
FI
