Sentiotec IS1-Serie Montage- Und Gebrauchsanweisung
Infrarotsteuerung
Verwandte Anleitungen für Sentiotec IS1-Serie
Inhaltszusammenfassung für Sentiotec IS1-Serie

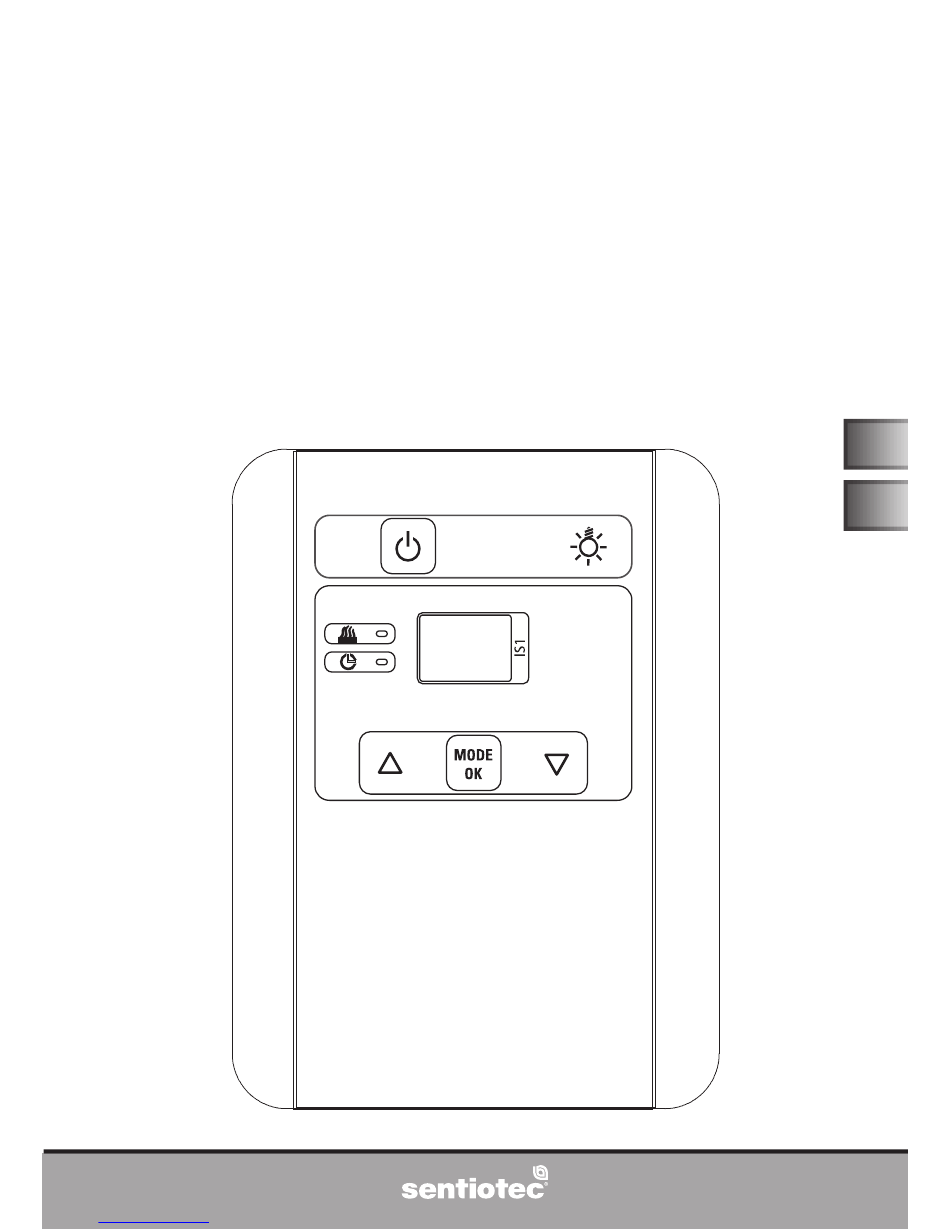

- Seite 1 Infrarotsteuerung P-IS1-T MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 11/14 Ident-Nr. 50950078 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 4. Montage 4.1. Vorbereiten der Montage - Aufputz 4.2. -
Seite 3: Zu Dieser Anleitung
Sie sie in der Nähe der Infrarotsteuerung auf. So können Sie jederzeit Informa- tionen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden die aktuellen Montage- und Gebrauchsanweisungen im Down- loadbereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht. -
Seite 4: Wichtige Hinweise Zu Ihrer Sicherheit
Montage- und Gebrauchsanweisung S. 4/22 2. Wichtige Hinweise zu Ihrer Sicherheit Die Infrarotsteuerung IS1 ist nach anerkannten sicherheitstech- nischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher- heitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. -
Seite 5: Sicherheitshinweise Für Den Monteur
Montage- und Gebrauchsanweisung S. 5/22 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Montage- und Anschlussarbeiten an der Infrarotsteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ●... -
Seite 6: Sicherheitshinweise Für Den Anwender
Montage- und Gebrauchsanweisung S. 6/22 2.3. Sicherheitshinweise für den Anwender ● Das Gerät darf nicht von Kindern unter 8 Jahren verwendet werden. ● Das Gerät darf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähig- keiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –... -
Seite 7: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 7/22 3. Produktbeschreibung 3.1. Lieferumfang ● Infrarotsteuerung IS1 ● Netzanschlussleitung 1,6 m ● Raumfühler mit Silikonleitung 1,5 m ● Montagematerial ● Montage- und Gebrauchsanweisung 3.2. Optionales Zubehör ● IR-IS-A03 Adapterleitung für Strahler und Wärmeplatten (0,3 m) ●... -
Seite 8: Montage
Montageanweisung – nur für Fachpersonal S. 8/22 4. Montage Die Infrarotsteuerung kann wahlweise aufputz oder versenkt montiert werden. 4.1. Vorbereiten der Montage - Aufputz Um die Steuerung aufputz zu montieren sind Kabeldurchführungen in der Kabinen- wand vorzusehen. Die Positionen entnehmen Sie der nachfolgenden Abbildung. 17,5 2 3 4 5 6 80,5... -
Seite 9: Vorbereitung Der Montage - Versenkte Montage
Montageanweisung – nur für Fachpersonal S. 9/22 4.2. Vorbereitung der Montage - versenkte Montage Um die Steuerung in der Wand zu versenken, wird ein Ausschnitt benötigt. ● Abmessungen Ausschnitt: 160 mm x 102 mm ● Einbautiefe: 39,5 mm R=5 mm ►... -
Seite 10: Elektrischer Anschluss
Montageanweisung – nur für Fachpersonal S. 10/22 5. Elektrischer Anschluss Bevor die Steuerung montiert wird muss der elektrische Anschluss fertiggestellt werden. Beachten Sie beim elektrischen Anschluss folgende Punkte: ● Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführt werden. ●... - Seite 11 Montageanweisung – nur für Fachpersonal S. 11/22 1. Führen Sie die Anschlussleitung des Raumfühlers durch die Durchführung in der Mitte des Gehäusedeckels. Keinenfalls dürfen die Fühlerleitungen durch die an der Unterseite vorhandenen Öffnungen geführt werden. 2. Die Zuleitung sowie die Abgänge für Heizsystem und Licht werden an der Unterseite des Gehäuses heraus geführt.
-
Seite 12: Abnehmen Des Vorderen Deckels
Montageanweisung – nur für Fachpersonal S. 12/22 5.1. Abnehmen des vorderen Deckels Um die Steuerung an der Wand zu befestigen muss der vordere Deckel abge- nommen werden. Verwenden Sie dazu einen flachen Schraubendreher. ● Führen Sie den Schraubendreher in die vorgesehene Öffnung an der Unter- kante der Steuerung. -
Seite 13: Endmontage
Montageanweisung – nur für Fachpersonal S. 13/22 6. Endmontage Nachdem alle elektrischen Anschlüsse hergestellt sind kann die Steuerung montiert werden. Arbeiten am Gehäuse dürfen nur mit einem Schraubendreher durchgeführt werden. Bei der Verwendung eines Akkuschraubers besteht die Gefahr, dass das Gehäuse irreparabel beschädigt wird. 6.1. -
Seite 14: Endmontage - Versenkte Montage
Montageanweisung – nur für Fachpersonal S. 14/22 6.2. Endmontage - versenkte Montage Für die versenkte Montage wird die Steuerung in den Wandausschnitt gesetzt und mit den im Lieferumfang enthaltenen 16 mm Torx-Schrauben befestigt. GEFAHR! Achten Sie beim Eindrehen der Schrauben darauf keine, in der Wand verlegten Kabel zu beschädigen. -
Seite 15: Fühlermontage
Montageanweisung – nur für Fachpersonal S. 15/22 6.3. Fühlermontage Der Raumfühler wird in der Infrarotkabine ca. 30 cm unterhalb der Decke oder nach Angaben des Kabinen-Herstellers montiert. VORSICHT - Falsche Messwerte: Wird der Raumfühler zu nahe an die Heizung montiert, kommt es zu falschen Messwerten. Einen horizontalen Mindestabstand von ca. -
Seite 16: Ändern Der Heizzeitbegrenzung
Montageanweisung – nur für Fachpersonal S. 16/22 7. Ändern der Heizzeitbegrenzung Werkseitig ist die Heizzeitbegrenzung der Steuerung auf 99 Minuten begrenzt. Diese kann durch setzen der nachfolgend beschriebenen Jumper auf bis zu 24 Stunden erweitert werden. Der Jumpersatz ist unter der Bestellnummer O-JUMP als Zubehör erhältlich. -
Seite 17: Bedienung

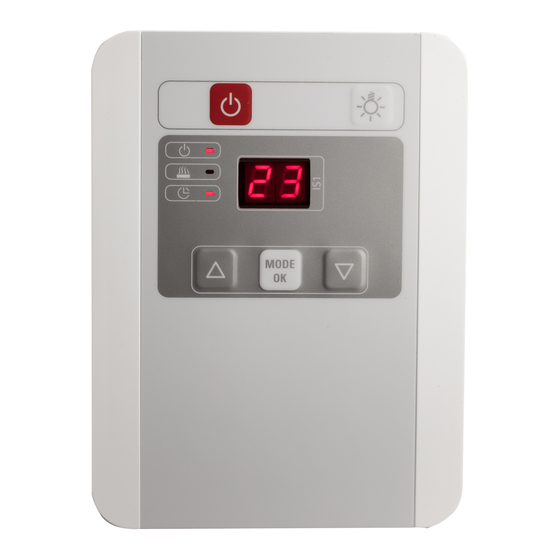

Gebrauchsanweisung für den Anwender S. 17/22 8. Bedienung 8.1. Bedien- und Anzeigeelemente Abb. 1:Bedien- und Anzeigeelemente Bedienelemente: Anzeigeelemente: 1 Ein-/Aus-Taste 6 Temperatur- und Laufzeitanzeige 2 Licht 7 Auswahl Temperatur 3 Taste + 8 Auswahl Laufzeit 4 Taste Mode/OK 5 Taste - WORLD OF WELLNESS Downloaded from www.Manualslib.com... -
Seite 18: Schnellstart
Gebrauchsanweisung für den Anwender S. 18/22 8.2. Schnellstart ● Durch drücken der Taste 1 wird die Steuerung eingeschalten. ► Im Display 6 erscheint nun die aktuelle Kabinentemperatur und die Anzeige 7 leuchtet. Sie können nun die Wunschtemperatur mit den Tasten 3 und 5 verändern. Während des Einstellens blinkt die Anzeige 6. -
Seite 19: Beschreibung Der Funktionen Und Bedienelemente
Gebrauchsanweisung für den Anwender S. 19/22 8.3. Beschreibung der Funktionen und Bedienelemente Beachten Sie Abb. 2 Bedien- und Anzeigeelemente auf Seite 17. ● Ein/Aus Taste Mit dieser Taste kann die Steuerung Ein- und Ausgeschalten (Standby) werden. Wurden bereits Laufzeit und Temperatur eingestellt, so beginnt die Steuerung sofort mit den zuletzt getätigten Einstellungen zu arbeiten. -
Seite 20: Auswahl Temperatur
Gebrauchsanweisung für den Anwender S. 20/22 ● Auswahl Temperatur Hier kann die gewünschte Temperatur eingestellt werden. Die Einstellung wird mit den Tasten 3 und 5 vorgenommen. Solange die Solltemperatur angezeigt wird blinkt die Anzeige 6. Sie können nun den eingestellten Wert mit 4 bestä- tigen oder warten bis nach 5 Sekunden der Wert automatisch übernommen wird. -
Seite 21: Problemlösung
Montage- und Gebrauchsanweisung S. 21/22 9. Problemlösung Die Infrarotsteuerung ist mit einer Diagnose-Software ausgestattet, die beim Einschalten und im Betrieb die Systemzustände überprüft. Sobald die Diagno- sesoftware einen Fehler erkennt, schaltet die Infrarotsteuerung das Heizsystem ab. Fehler Beschreibung Ursache / Behebung Sicherheitstemperatur- Der im Lieferumfang enthaltene Fühler begrenzer... -
Seite 22: Entsorgung
10. Entsorgung ● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien. ● Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften. 11. - Seite 45 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS Downloaded from www.Manualslib.com manuals search engine...
