5 Bedienungsanleitung

Während der Handhabung der Hebebühne sind die Sicherheitsbestimmungen
unbedingt einzuhalten. Lesen Sie vor der ersten Bedienung sorgfältig die
Sicherheitsbestimmungen in Kapitel 4!

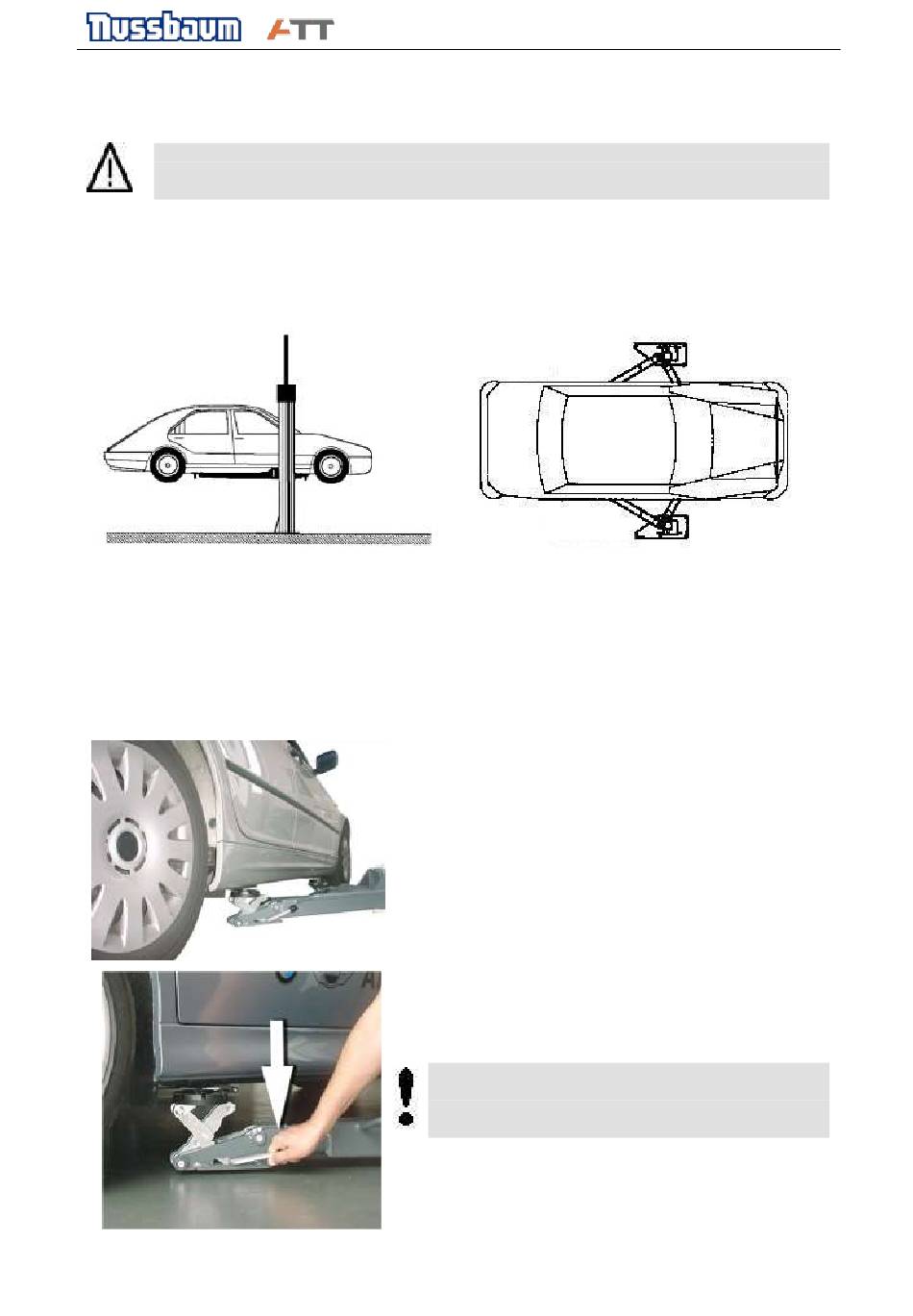

5.1 Positionierung des Fahrzeugs

•
Das Fahrzeug gemäß den nachfolgenden Bildern in die Hebebühne einfahren bzw.
auf den Tragarmen aufnehmen (Bild A und B).
Bild. A) Die Hubsäule muss sich zwischen
Lenkrad und den Scharnieren
der Autotür befinden
•
Tragarme einschwenken und sachgemäß auf die gewünschte Länge herausziehen.
Die verstellbaren Aufnahmeteller sind an den vom Fahrzeughersteller vorgeschriebenen
Punkten anzusetzen.
20110015 OPI
SMART LIFT 2.30 SL, 2.35 SL, 2.40 SL / HYMAX S 3000, 3500, 4000
Bild. B) Mittig in die Hebebühne
einfahren.
Version mit MINI-MAX Tragarmen
Bild 1:Tragteller unter den vom Fahrzeughersteller
geforderten Aufnahmepunkten positionieren.
Bild 2: ggf. Tragteller durch Drücken des Hebels an den
Aufnahmepunkten ansetzen.
Es ist darauf zu achten, dass die Verzahnung
zuverlässig in der vorgesehene Position einrastet.
Ansonsten kann sich der „MINI-MAX" in seine
unterste Position absenken.
