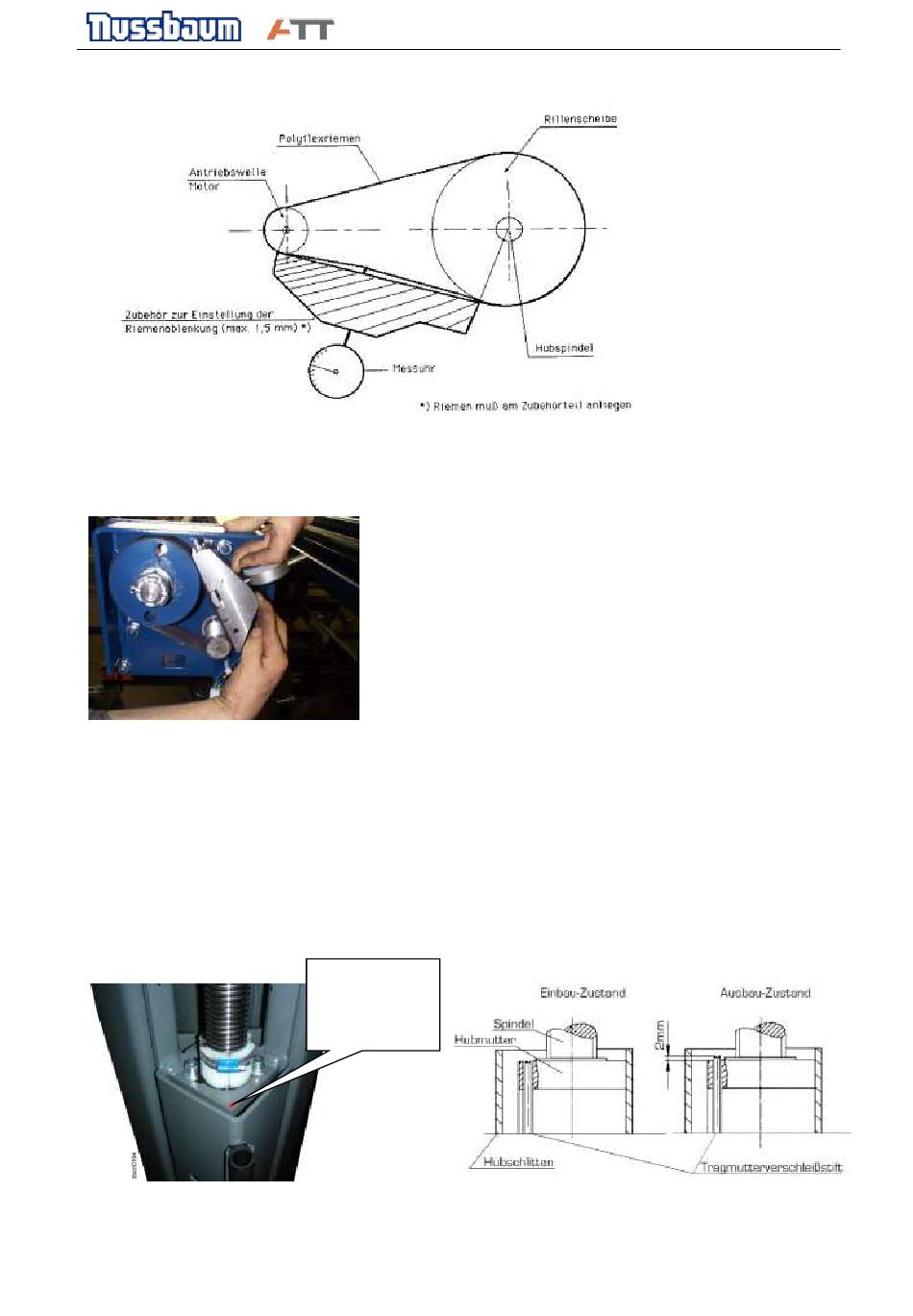

• Das Messgerät, wie zu sehen in Bild 16,17 am Polyflexriemen anlegen.
• Die Messuhr darf sich nur Minimum 1 Umdrehung (1 mm) bis maximal 1,5 Umdrehung (1,5
mm) gegen den Uhrzeiger drehen.
•
Die Befestigungsschrauben sind wieder in die Ausgangsstellung zu bringen.
7.4 Überprüfung/Austausch des Hubmuttersystems
•
Optische Verschleißmessung:
! Fangleistenfixierung „Safety Kit" muss eingebaut sein, siehe Kapitel 9.1.
Zur Überprüfung der Tragmutter muss die Abdeckung von der Hubspindel entfernt werden. In der
Tragplatte ist ein Tragmutter-Verschleiß-Messstift eingebaut. Dieser muss mit der Oberkante der
Tragplatte (im Hubschlitten oben) bündig sein (siehe Bild unten). Steht der Stift 2 mm nach oben
heraus, muss die Tragmutter zusammen mit der Folgemutter ausgetauscht werden.
20110015 OPI
SMART LIFT 2.30 SL, 2.35 SL, 2.40 SL / HYMAX S 3000, 3500, 4000
Bild 17: Messgerät am Riemen anlegen
Bild 18:
Hubmutterstift
mit Siegellack
versehen
48
Betriebsa nleitung und Prüfbuch
Bild 16:
Messinstrument
Version 1.0
