Nussbaum SMART LIFT 2.30 SL Betriebsanleitung Mit Ersatzteilliste Seite 43

F
4 Nm einstellen
G
H
J,K,O
L
20110015 OPI

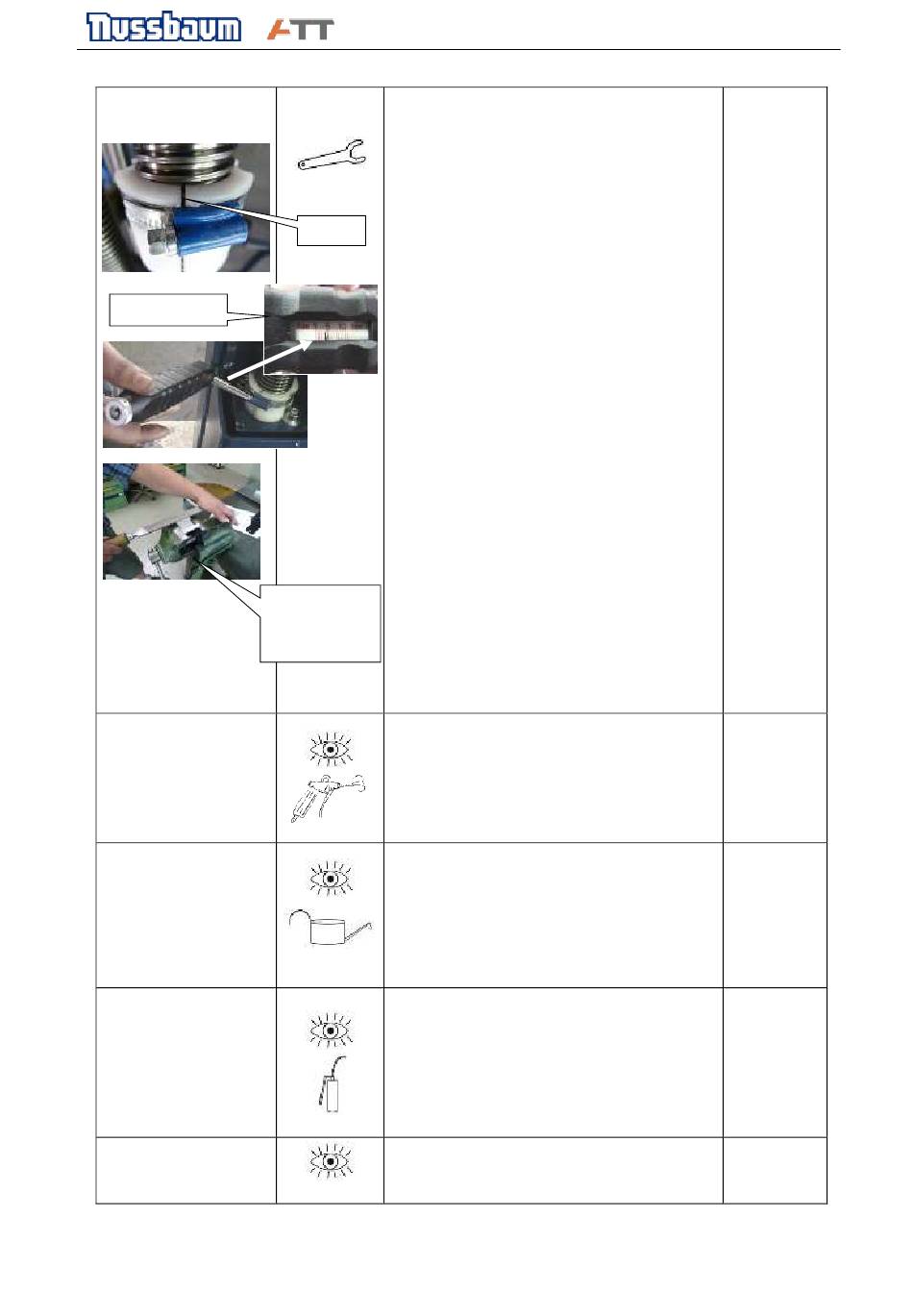

Spindelzentrierung (Nachlaufverzögerung)
Anzugsmoment: ca. 4 Nm
Spalt: ca.1 mm
Rückseite: Die Halbschalen liegen an.
Den Zustand und die Funktion der
Spindelzentrierung (Nachlaufverzögerung) prüfen
1 mm ggf. nachziehen. Es ist sicherzustellen, dass die
Innenseiten der Halbschalen die Spindel berühren.
Ggf. sind die Schnittflächen der Halbschalen mit
einer Feile (nicht sägen!) nachzuarbeiten.
Lässt sich die Spindelzentrierung nicht mehr
nachjustieren ist diese auszutauschen.
Die Befestigungsschraube der Schlauchschelle
befindet sich auf der Höhe des Spalts.
Überprüfung der Spindelzentrierung:
Hand Einstellung (ohne Drehmomentschlüssel)
Man legt eine Hand an die Spindel und dreht mit
dieser die Spindel leicht hin und her.
Während dessen dreht man mit einem T-
Griffschlüssel die Schlauchschelle so lange zu,
bis das hin und her bewegen der Spindel nur noch
mit starkem erhöhtem Kraftaufwand möglich ist.
Ist dies der Fall ist auch die zweite Hand an die
Spindel zu legen.
Wenn sich die Spindel jetzt mit beiden Händen
wieder gut, aber stramm drehen lässt ist die
Spindelzentrierung richtig eingestellt.
Vor Beginn anderer Arbeiten ist die gleiche Prozedur
Die Halbschalen
an der zweiten Säule durchzuführen.
wenn nötig nur
Wenn man feststellt, dass zu keinem Zeitpunkt ein
feilen nicht
erhöhter Kraftaufwand notwendig ist um die Spindel
sägen!
mit der Hand zu drehen, sind ggf. die Schnittflächen
der Spindelzentrierungen nachzuarbeiten oder die
Halbschalen auszutauschen.
Tragarmarretierungen und Zahnscheibe auf
Verschleiß prüfen. Bei sichtbaren Beschädigungen
sind beide Bauteile zu ersetzen.
Das DU-Lager der Spindelführung auf Verschleiß
prüfen. Mit einem dünnflüssiges Öl ähnlich SAE 15
W 40 leicht einölen.
Die Auszüge der Tragarme, die Bolzen der
Tragarme, die Gewindebolzen der Tragteller auf
Leichtgängigkeit prüfen. Ggf. mit einem
Mehrzweckfett leicht einfetten. Eine Überfettung ist
zu vermeiden.
Fußabweiser auf Zustand und Funktion prüfen. Bei
Beschädigungen austauschen.
Betriebsa nleitung und Prüfbuch
SMART LIFT 2.30 SL, 2.35 SL, 2.40 SL / HYMAX S 3000, 3500, 4000
43
Mindestens 1 x
jährlich
Mindestens 1 x
jährlich
Mindestens 1 x
jährlich
Mindestens 1 x
jährlich
Täglich
Version 1.0
