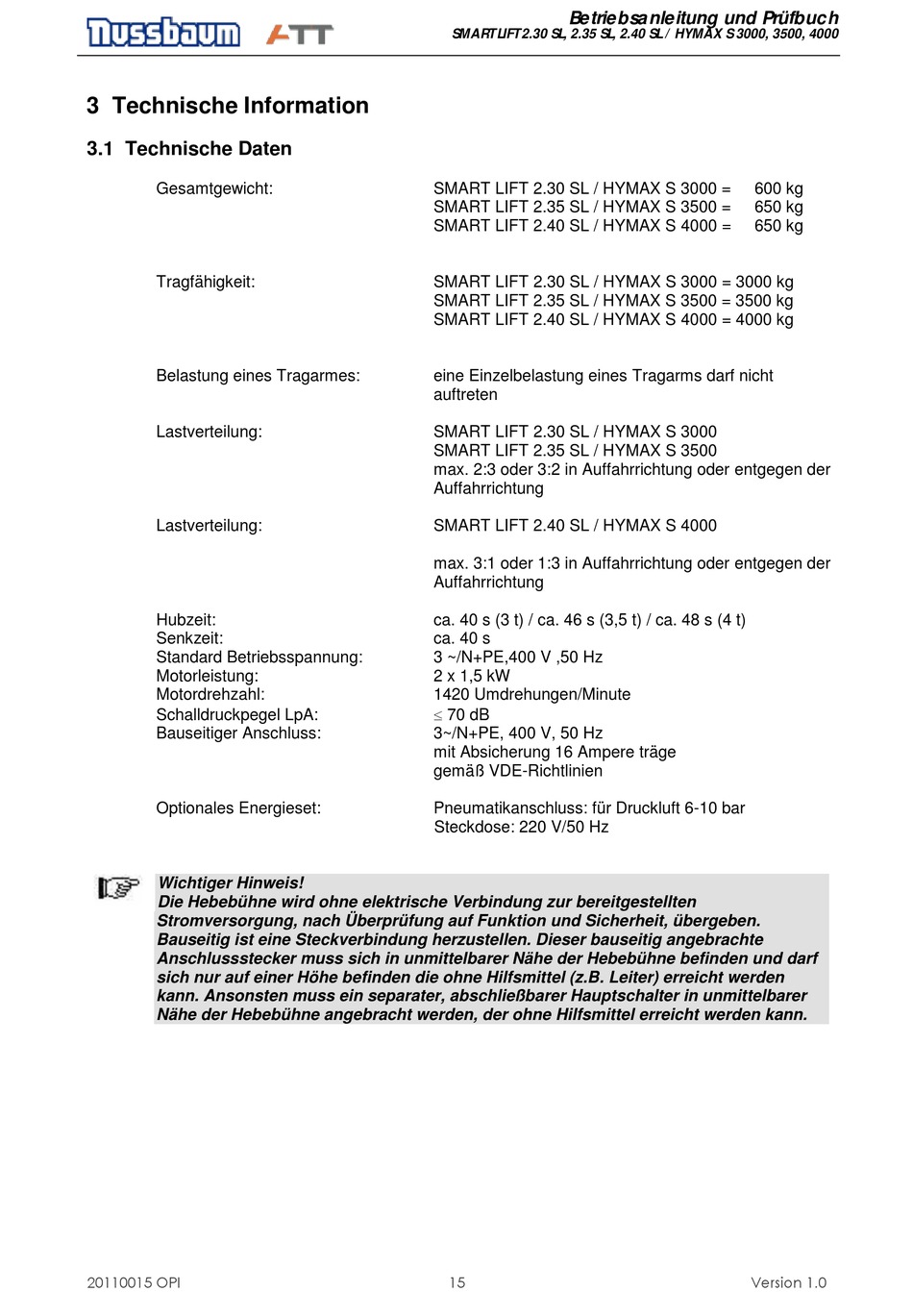

3 Technische Information

3.1 Technische Daten

Gesamtgewicht:
Tragfähigkeit:
Belastung eines Tragarmes:
Lastverteilung:
Lastverteilung:
Hubzeit:
Senkzeit:
Standard Betriebsspannung:
Motorleistung:
Motordrehzahl:
Schalldruckpegel LpA:
Bauseitiger Anschluss:
Optionales Energieset:
Wichtiger Hinweis!
Die Hebebühne wird ohne elektrische Verbindung zur bereitgestellten
Stromversorgung, nach Überprüfung auf Funktion und Sicherheit, übergeben.
Bauseitig ist eine Steckverbindung herzustellen. Dieser bauseitig angebrachte
Anschlussstecker muss sich in unmittelbarer Nähe der Hebebühne befinden und darf
sich nur auf einer Höhe befinden die ohne Hilfsmittel (z.B. Leiter) erreicht werden
kann. Ansonsten muss ein separater, abschließbarer Hauptschalter in unmittelbarer
Nähe der Hebebühne angebracht werden, der ohne Hilfsmittel erreicht werden kann.
20110015 OPI
Betriebsa nleitung und Prüfbuch
SMART LIFT 2.30 SL, 2.35 SL, 2.40 SL / HYMAX S 3000, 3500, 4000
SMART LIFT 2.30 SL / HYMAX S 3000 =
SMART LIFT 2.35 SL / HYMAX S 3500 =
SMART LIFT 2.40 SL / HYMAX S 4000 =
SMART LIFT 2.30 SL / HYMAX S 3000 = 3000 kg
SMART LIFT 2.35 SL / HYMAX S 3500 = 3500 kg
SMART LIFT 2.40 SL / HYMAX S 4000 = 4000 kg
eine Einzelbelastung eines Tragarms darf nicht
auftreten
SMART LIFT 2.30 SL / HYMAX S 3000
SMART LIFT 2.35 SL / HYMAX S 3500
max. 2:3 oder 3:2 in Auffahrrichtung oder entgegen der
Auffahrrichtung
SMART LIFT 2.40 SL / HYMAX S 4000
max. 3:1 oder 1:3 in Auffahrrichtung oder entgegen der
Auffahrrichtung
ca. 40 s (3 t) / ca. 46 s (3,5 t) / ca. 48 s (4 t)
ca. 40 s
3 ~/N+PE,400 V ,50 Hz
2 x 1,5 kW
1420 Umdrehungen/Minute
 70 dB
3~/N+PE, 400 V, 50 Hz
mit Absicherung 16 Ampere träge
gemäß VDE-Richtlinien
Pneumatikanschluss: für Druckluft 6-10 bar
Steckdose: 220 V/50 Hz
15
600 kg
650 kg
650 kg
Version 1.0
