Nussbaum SMART LIFT 2.30 SL Betriebsanleitung Mit Ersatzteilliste Seite 57

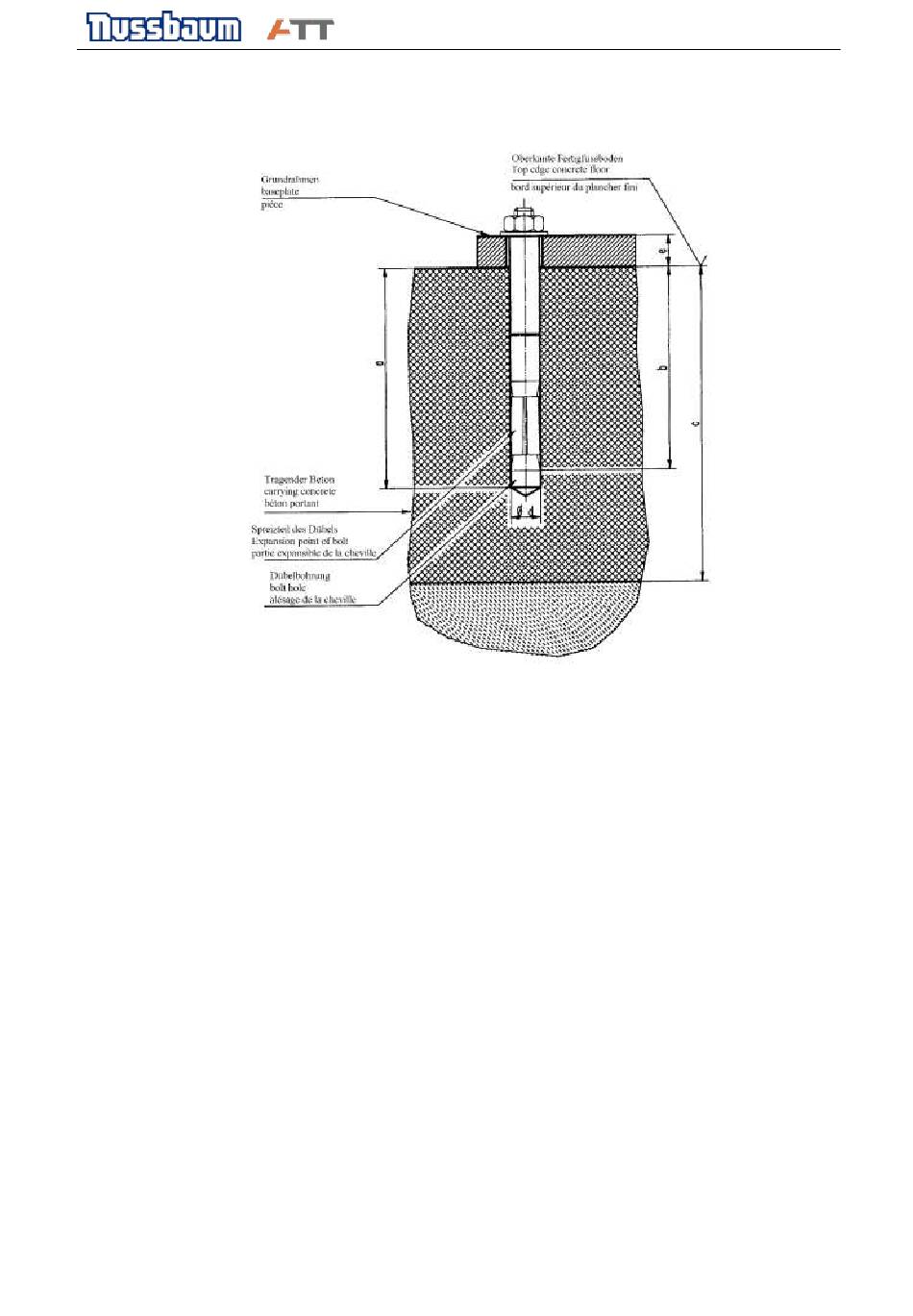

Bild: Auswahl der Liebig-Dübel ohne Bodenbelag (Estrich, Fliesen)
Gültig für (2.50 SL II, 2.50 SL DG II)
Bohrungsdurchmesser 26 mm in der Grundplatte
Liebig-Dübel
Dübeltyp
Bohrungstiefe (mm)
min. Verankerungstiefe (mm)
Betonstärke (mm)
Bohrungsdurchmesser (mm)
Bohrteildicke (mm)
Betonqualität
Anzahl der Dübel (St.)
Anzugsdrehmoment der Dübel
(*) min. Betonstärke bei Verwendung der oben genannten Dübel, ansonsten gelten die
Angaben in den Fundamentplänen.
Es können gleichwertige Dübel anderer namhafter Dübelhersteller, unter Beachtung deren
Bestimmungen, verwendet werden.
1
( ) Erklärung normale Bewehrung:
Eine Normale Bewehrung liegt vor, wenn der Achsabstand der Bewehrungsstäbe im
Bereich der Dübel bei einem Stabdurchmesser ≥ 10 mm = 150 mm ist oder bei einem
Stabdurchmesser ≤ 10 mm = 100 mm ist.
20110015 OPI
SMART LIFT 2.30 SL, 2.35 SL, 2.40 SL / HYMAX S 3000, 3500, 4000
BM16-25/100/40
a 125
b 100
c min.200 (*)
d 25
e 0-40
min.C20/25 (B25) normale Bewehrung (
abhängig des Hebebühnentyps
115 Nm
57
Betriebsa nleitung und Prüfbuch
1
)
Version 1.0
