Nussbaum SMART LIFT 2.30 SL Betriebsanleitung Mit Ersatzteilliste Seite 55

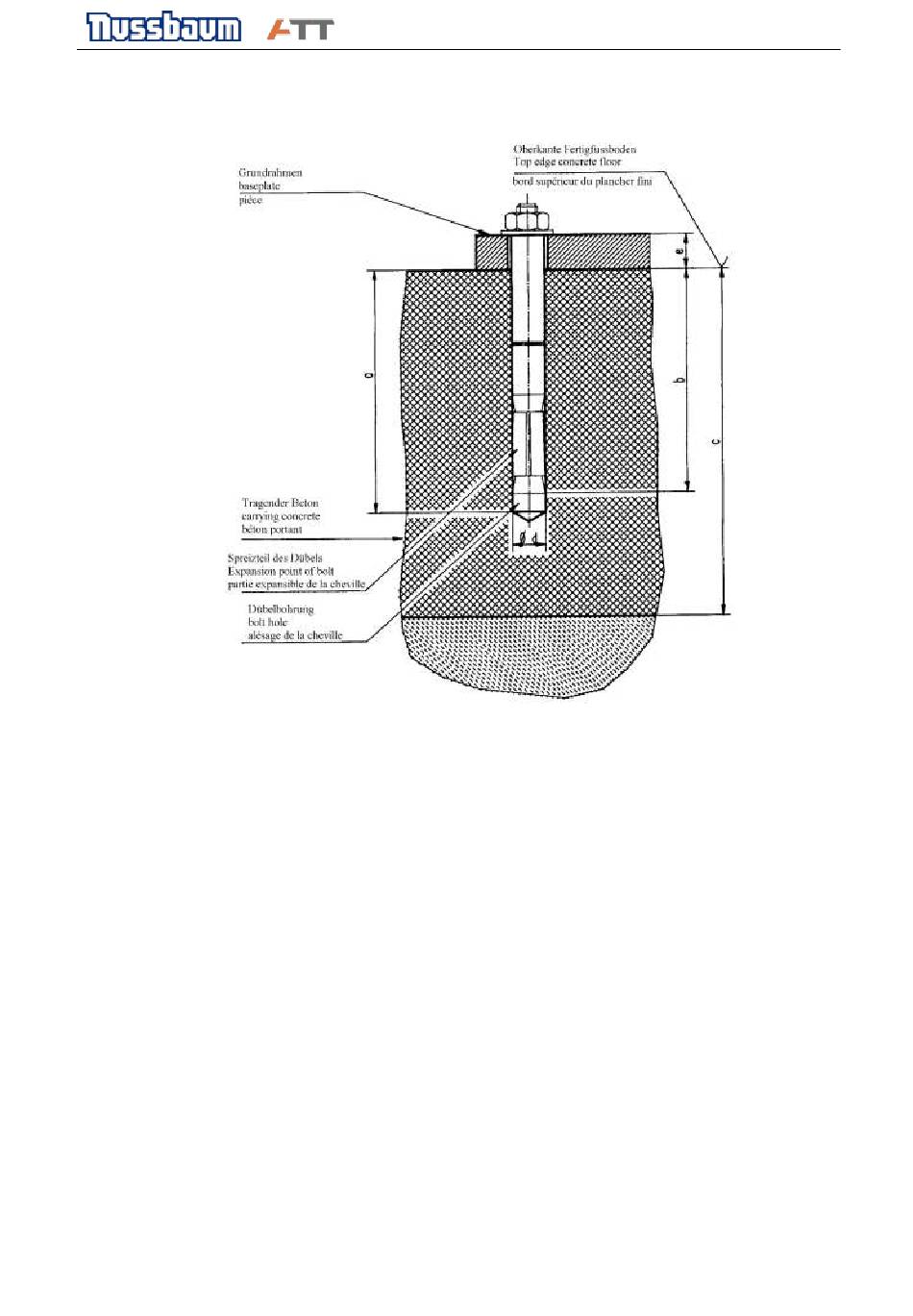

Auswahl der Liebig-Dübel ohne Bodenbelag (Estrich, Fliesen)
(gültig 2.30 SL, 2.35 SL, 2.40 SL)
Bohrungsdurchmesser 22 mm in der Grundplatte
Liebig-Dübel
Dübeltyp
Bohrungstiefe
min. Verankerungstiefe
Betonstärke
Bohrungsdurchmesser
Bauteildicke
Betonqualität
Anzahl der Dübel
Anzugsdrehmoment der Dübel
(*) min. Betonstärke bei Verwendung der oben genannten Dübel, ansonsten gelten die
Angaben in den Fundamentplänen.
Es können gleichwertige Dübel anderer namhafter Dübelhersteller, unter Beachtung deren
Bestimmungen, verwendet werden.
1
( ) Erklärung: normale Bewehrung
Eine Normale Bewehrung liegt vor, wenn der Achsabstand der Bewehrungsstäbe im
Bereich der Dübel bei einem Stabdurchmesser ≥ 10 mm = 150 mm ist oder bei einem
Stabdurchmesser ≤ 10 mm = 100 mm ist.
20110015 OPI
SMART LIFT 2.30 SL, 2.35 SL, 2.40 SL / HYMAX S 3000, 3500, 4000
BM12-20/80/40
a 100
b 80
c min.160 (*)
d 20
e 0-40
min.C20/25 normale Bewehrung (
abhängig des Hebebühnentyps
70 Nm
55
Betriebsa nleitung und Prüfbuch
1
)
Version 1.0
