Potentiometer
für CE-Stop
Warnsignalgeber
Werden unsachgemäß Einstellungen an den Potentiometern durchgeführt, kann dies
zu Fehlfunktionen der Hebebühne, sogar zu Gefahr für Leib und Leben und zu
dauerhaften Beschädigungen des Hubgerätes und des aufgenommen Fahrzeugs
führen.
•
Bedieneinheit an der Bediensäule
•
Wird der Potentiometer 3 (für "Oben-Aus) gegen den Uhrzeigersinn gedreht, wird der obere
Haltepunkt nach oben verlagert und die Hebebühne stoppt beim Hubvorgang später.
•
Wird der Potentiometer 3 (für "Oben-Aus) im Uhrzeigersinn gedreht, wird der obere
Haltepunkt nach unten verlagert und die Hebebühne stoppt beim Hubvorgang früher.
•
Wird der Potentiometer 4 (für "Unten-Aus") gegen den Uhrzeigersinn gedreht, wird der untere
Haltepunkt nach oben verlagert und die Hebebühne stoppt beim Senkvorgang früher.
•
Wird der Potentiometer 4 (für "Unten-Aus") im Uhrzeigersinn gedreht, wird der untere
Haltepunkt nach unten verlagert und die Hebebühne stoppt beim Senkvorgang später.
Bei den nachfolgenden Justagearbeiten ist unbedingt darauf zu achten, dass ein
Blockfahren mit der Hebebühne vermieden wird. Die Potentiometer für den "Oben- oder
Unten-Aus" dürfen nur feinjustiert werden, d.h. die Potentiometer nur immer leicht
verstellen, danach die Hebebühne betätigen. Vorgang solange wiederholen, bis die
gewünschte Endstellung der Hubschlitten erreicht ist.
20110015 OPI
SMART LIFT 2.30 SL, 2.35 SL, 2.40 SL / HYMAX S 3000, 3500, 4000

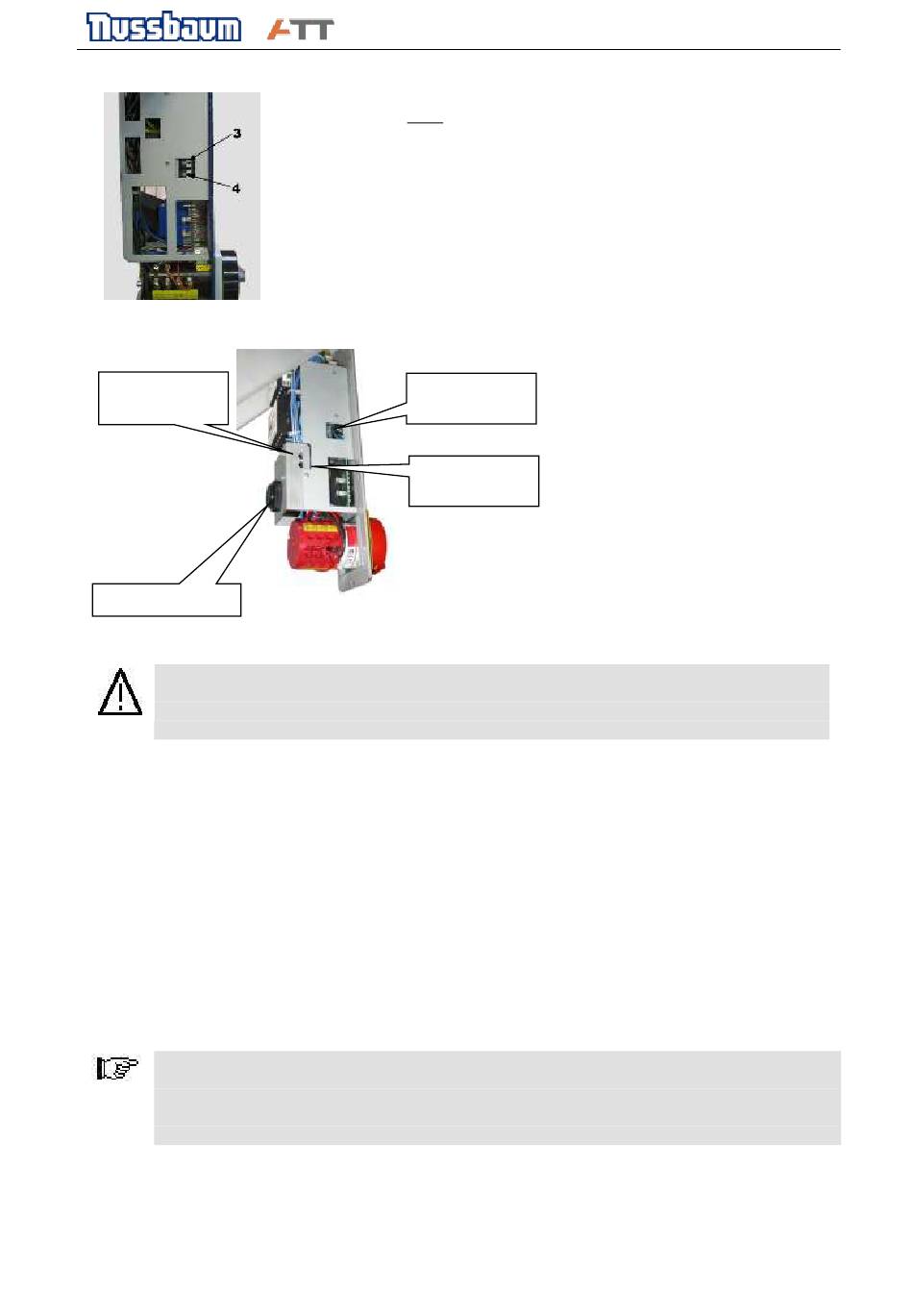

Bild 7: Version ohne CE Stop
Pos. 3 Potentiometer für Oben-Aus
Pos. 4 Potentiometer für Unten-Aus
Bild 8:Version mit CE-Stop
Potentiometer
für Oben-Aus
Potentiometer
für Unten-Aus
lösen.
