5.5 LED - Anzeige an der Bedieneinheit

Der Hub- und Senkvorgang der Hebebühne wird über ein Positionsmeßsystem
überwacht. Die einzelnen Funktionen werden zusätzlich an der Bedieneinheit durch eine
LED Anzeige visuell angezeigt. Nachfolgend finden sie einzelne Erklärungen:
Anzeigen bei Normalfunktion
•
Nach oben fahren:
folgende LED leuchtet: Heben, K1, K2 und Senken glimmt.
•
Nach unten fahren:
folgende LED leuchtet: Senken, K1, K2 und Heben glimmt.
•
Obere Endposition erreicht (Oben Aus betätigt):
folgende LED leuchtet: OAl,OA2, Heben und Senken glimmt.
•
Untere Endposition erreicht (Unten Aus betätigt):
folgende LED leuchtet: UAl,UA2, Senken und Heben glimmt.
20110015 OPI
SMART LIFT 2.30 SL, 2.35 SL, 2.40 SL / HYMAX S 3000, 3500, 4000

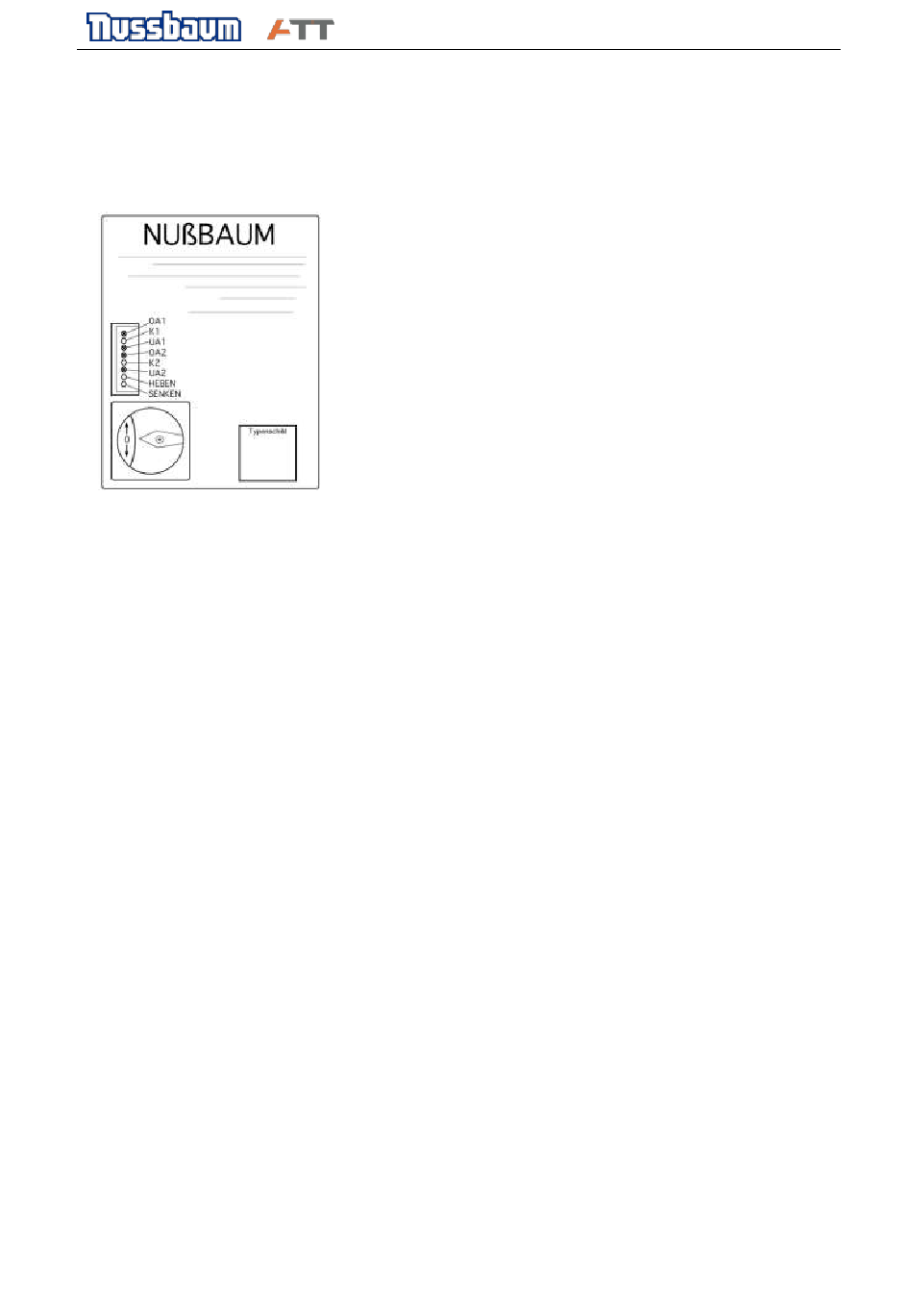

Bedieneinheit an der Hubsäule
Wenn folgende LED leuchten, bedeutet dies:
OA1- LED rot -
K1- LED grün -
UA1- LED rot -
OA2- LED rot -
K2- LED grün -
UA2- LED rot -
Heben- LED grün -
Senken- LED grün -
Bild 6:
34
Betriebsa nleitung und Prüfbuch
"Oben-Aus" Bedienseite aktiv
Schütz Motor Bedienseite aktiv
"Unten-Aus" Bedienseite aktiv
"Oben-Aus" Gegenseite aktiv
Schütz Motor Gegenseite aktiv
"Unten-Aus" Gegenseite aktiv
Hebebühne fährt aufwärts
Hebebühne fährt abwärts
