SMA Solar Technology AG

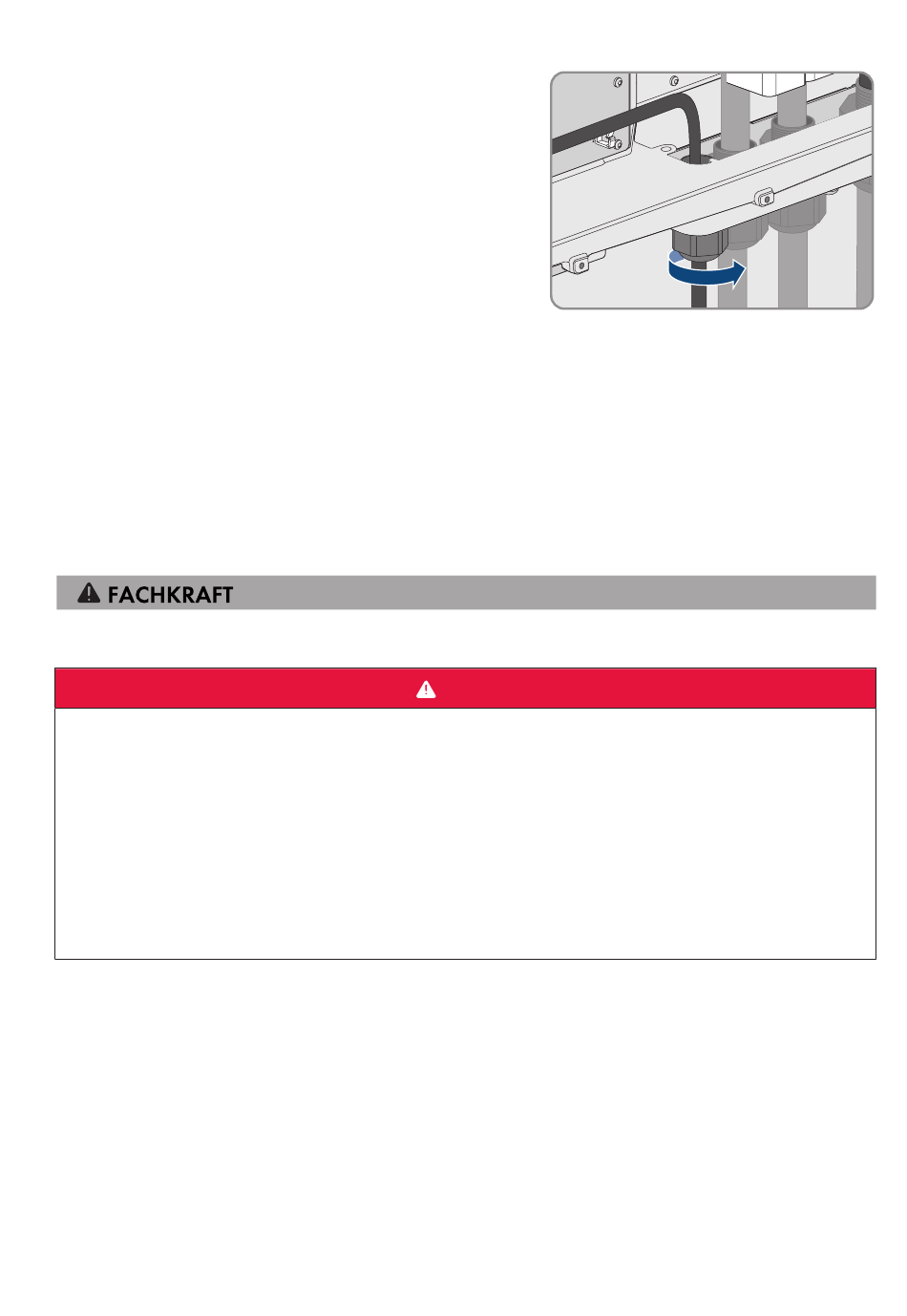

13. Die Überwurfmutter der Kabelverschraubung handfest festdrehen.
Dadurch werden die Netzwerkkabel fixiert.
14. Wenn das Produkt im Außenbereich montiert ist, Überspannungsschutz für alle Komponenten im Netzwerk
installieren.
15. Das andere Ende des Netzwerkkabels entweder direkt an das lokale Netzwerk anschließen (z. B. über einen
Router) oder alle vorhandenen Stromrichter in der Anlage in Linientopologie miteinander verbinden und den
ersten oder letzten Stromrichter in der Linie an das lokale Netzwerk anschließen.
Sehen Sie dazu auch:
• Verlegeplan für Netzwerk- und Batteriekommunikationskabel ⇒ Seite 66
• Anforderungen an Netzwerkkabel ⇒ Seite 65
8.6.5
Batteriekommunikationskabel anschließen
Die optionale Schnittstelle BAT CAN ist für spätere Anwendungen vorgesehen. Zum Anschluss der
Batteriekommunikationskabel immer die Buchse BAT ETH verwenden.
Lebensgefahr durch Stromschlag bei Überspannungen und fehlendem Überspannungsschutz
Überspannungen (z. B. im Falle eines Blitzschlags) können durch fehlenden Überspannungsschutz über die
Netzwerkkabel oder andere Datenkabel ins Gebäude und an andere angeschlossene Geräte im selben Netzwerk
weitergeleitet werden. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu
lebensgefährlichen Verletzungen durch Stromschlag.
• Sicherstellen, dass alle Geräte im selben Netzwerk sowie die Batterie in den bestehenden
Überspannungsschutz integriert sind.
• Bei Verlegung von Netzwerkkabeln oder anderen Datenkabeln im Außenbereich sicherstellen, dass beim
Übergang der Kabel vom Wechselrichter oder der Batterie aus dem Außenbereich in ein Gebäude ein
geeigneter Überspannungsschutz vorhanden ist.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Batteriekommunikationskabel
☐ Bei Bedarf: Feldkonfektionierbare RJ45-Steckverbinder mit Metallgehäuse
Vorgehen:
1. Das Produkt spannungsfrei schalten (siehe Kapitel 11.1, Seite 122).
Systemhandbuch
GEFAHR
8 Elektrischer Anschluss
ESSX-20-SH-de-10
73
