8 Elektrischer Anschluss
8.6.6
DC-Kabel anschließen
Beschädigung des Produkts durch DC-seitigen Erdschluss während des Betriebs
Aufgrund der transformatorlosen Topologie des Produkts kann das Auftreten DC-seitiger Erdschlüsse während des
Betriebs zu irreparablen Schäden führen. Schäden am Produkt durch eine fehlerhafte oder beschädigte DC-
Installation sind nicht durch die Garantie abgedeckt. Das Produkt ist mit einer Schutzvorrichtung ausgestattet, die
ausschließlich während des Startvorgangs prüft, ob ein Erdschluss vorliegt. Während des Betriebs ist das Produkt
nicht geschützt.
• Sicherstellen, dass die DC-Installation korrekt durchgeführt ist und kein Erdschluss während des Betriebs auftritt.
Voraussetzungen:
☐ Eine externe DC-Lasttrenneinrichtung muss installiert sein (z. B. eine integrierte DC-Lasttrenneinrichtung im
Batterieschrank).
☐ Die Batterien müssen allpolig abgesichert sein.
☐ Die DC-Kabel müssen in das Produkt eingeführt sein.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Sauberes Tuch
☐ Ethanolreiniger
☐ Presswerkzeug
Vorgehen:
1. Sicherstellen, dass an den DC-Kabeln keine Spannung anliegt.
2. Die DC-Kabel abmanteln.
3. Den mitgelieferten blauen Schrumpfschlauch auf das DC--Kabel ziehen. Der Schrumpfschlauch muss sich
unterhalb des abisolierten Bereichs des Leiters befinden.
4. Den mitgelieferten roten Schrumpfschlauch auf das DC+-Kabel ziehen. Der Schrumpfschlauch muss sich unterhalb
des abisolierten Bereichs des Leiters befinden.

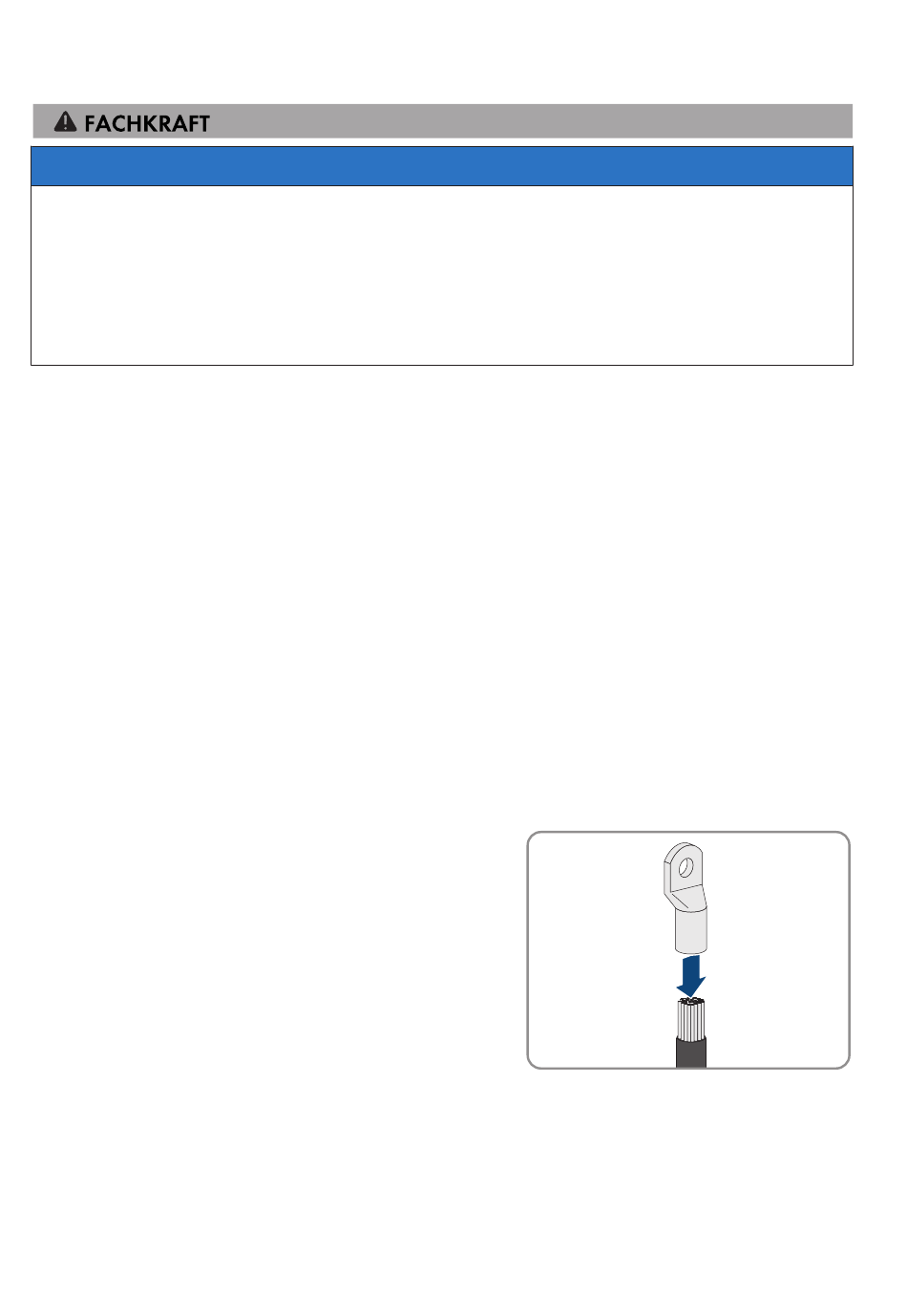

5. Die DC-Leiter mit Kabelschuhen versehen.
6. Die Schrumpfschläuche auf den gecrimpten Bereich der Kabelschuhe ziehen und mit einem Heißluftfön
schrumpfen, so dass sie fest an den Kabelschuhen anliegen.
7. Vorhandene Kabelreste aus dem Produkt entfernen.
8. Die Fixierung der vorkonfektionierten DC-Kabel im Produkt entfernen.
9. Kontaktflächen aller Kabelschuhe mit einem sauberen Tuch und Ethanolreiniger säubern und nach dem Reinigen
nicht mehr berühren.
76
ESSX-20-SH-de-10
ACHTUNG
SMA Solar Technology AG
Systemhandbuch
