7 Montage und Anschlussvorbereitung
Verletzungsgefahr durch das Gewicht des Wechselrichters
Durch falsches Heben und durch Herunterfallen des Wechselrichters beim Transport oder der Montage können
Verletzungen entstehen.
• Den Wechselrichter vorsichtig transportieren und heben. Dabei das Gewicht des Wechselrichters beachten.
• Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
• Den Wechselrichter mithilfe der Tragegriffe oder Hebezeug transportieren. Dabei das Gewicht des
Wechselrichters beachten.
• Beim Transport mit Tragegriffen immer alle mitgelieferten Tragegriffe verwenden.
• Die Tragegriffe nicht zur Befestigung von Hebezeug (z. B. Gurte, Seile, Ketten) verwenden. Für das Befestigen
von Hebezeug müssen Ringschrauben in die dafür vorgesehenen Gewinde an der Oberseite des
Wechselrichters gedreht werden.
Voraussetzungen:
• Montage und Anschluss sind vorbereitet (siehe Kapitel 7.5.1, Seite 52).
Vorgehen:

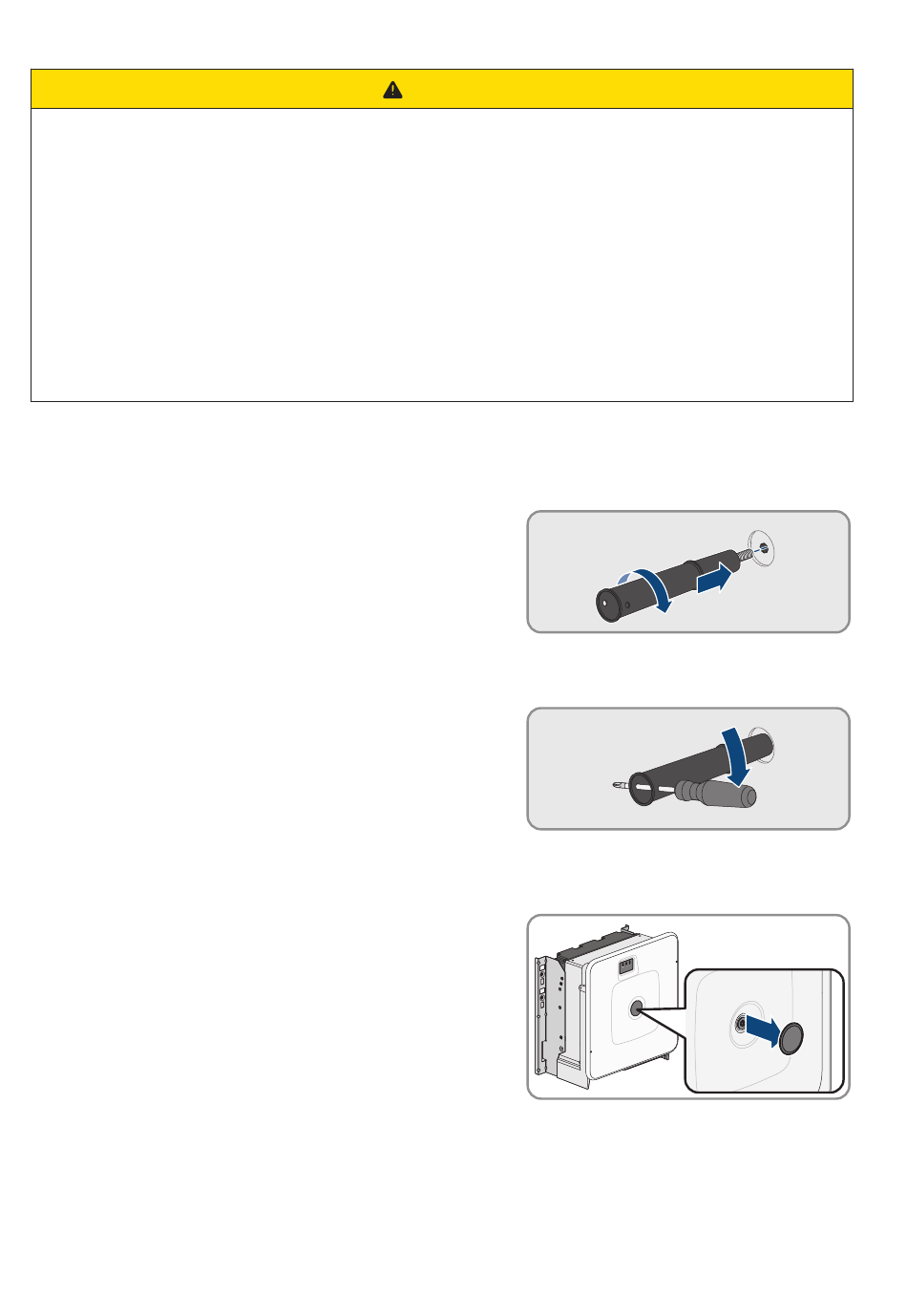

1. Die Transportgriffe bis zum Anschlag in die Gewindebohrungen
auf der rechten und linken Seite eindrehen, bis sie bündig mit dem
Gehäuse abschließen. Dabei sicherstellen, dass die
Transportgriffe nicht verkantet in die Gewindebohrungen
eingedreht werden. Durch das verkantete Anziehen der
Transportgriffe kann später das Herausdrehen der Transportgriffe
erschwert oder sogar verhindert werden und die
Gewindebohrungen können für eine erneute Montage der
Transportgriffe beschädigt werden.
2. Einen Schraubendreher in die Löcher im Transportgriff stecken
und den Schraubendreher 90° drehen. Dadurch ist sichergestellt,
dass die Transportgriffe fest angezogen sind.
3. Wenn der Wechselrichter mithilfe von Hebezeug in die Wandhalterung eingehängt werden soll: Die
Ringschrauben in die Gewinde auf der Oberseite des Wechselrichters eindrehen und Hebezeug daran
befestigen. Dabei muss sich das Hebezeug für das Gewicht des Wechselrichters eignen.
4. Die Abdeckkappe vom Gehäusedeckel abnehmen.
