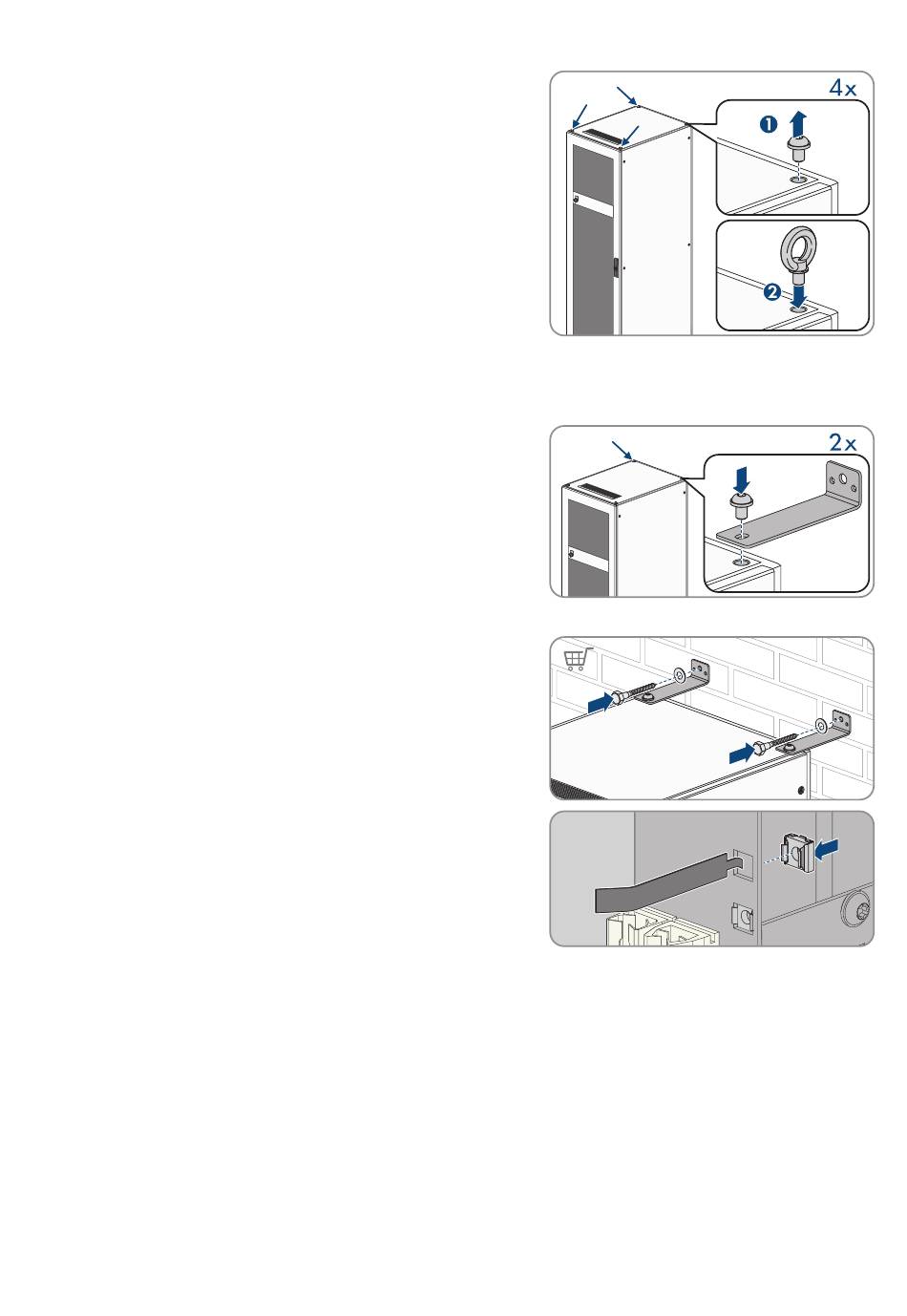

5. Um den Batterieschrank mit einem Kran zu transportieren, die 4
Befestigungsschrauben (TX55) am Schrankdeckel entfernen und
die 4 mitgelieferten Ringschrauben am Batterieschrank befestigen.
6. Den Batterieschrank zum gewünschten Montageort transportieren.
7. Wenn Ringschrauben montiert sind, die Ringschrauben entfernen und die 2 Befestigungsschrauben an der
Vorderseite des Schrankes wieder einsetzen (TX55).
8. Die mitgelieferten Befestigungswinkel am Schrankdeckel
befestigen. Dazu 2 der 4 Befestigungsschrauben am
Schrankdeckel verwenden.
9. Alle Befestigungsschrauben am Schrankdeckel festziehen (TX55, Drehmoment: 20 Nm bis 35 Nm)
10. Die Befestigungswinkel des Batterieschranks an der Wand
befestigen. Dabei 2 für den Montageuntergrund geeignete
Schrauben verwenden.
11. Für jede Montageebene im Batterieschrank 4 der mitgelieferten
Käfigmuttern an den Gleitschienen befestigen.
12. Das Typenschild auf einer sichtbaren Stelle an einer Seitenwand des Batterieschranks anbringen.
13. Den Batterieraumaufkleber auf einer sichtbaren Stelle an der Zugangstür zum Batterieraum anbringen.
Sehen Sie dazu auch:
• Transport der Batterie ⇒ Seite 42
• Anforderungen an den Montageort der Batterie ⇒ Seite 49
• Empfohlene Abstände für Montage der Batterie ⇒ Seite 50
• Maße für Montage des Batterieschranks ⇒ Seite 49
