SMA Solar Technology AG

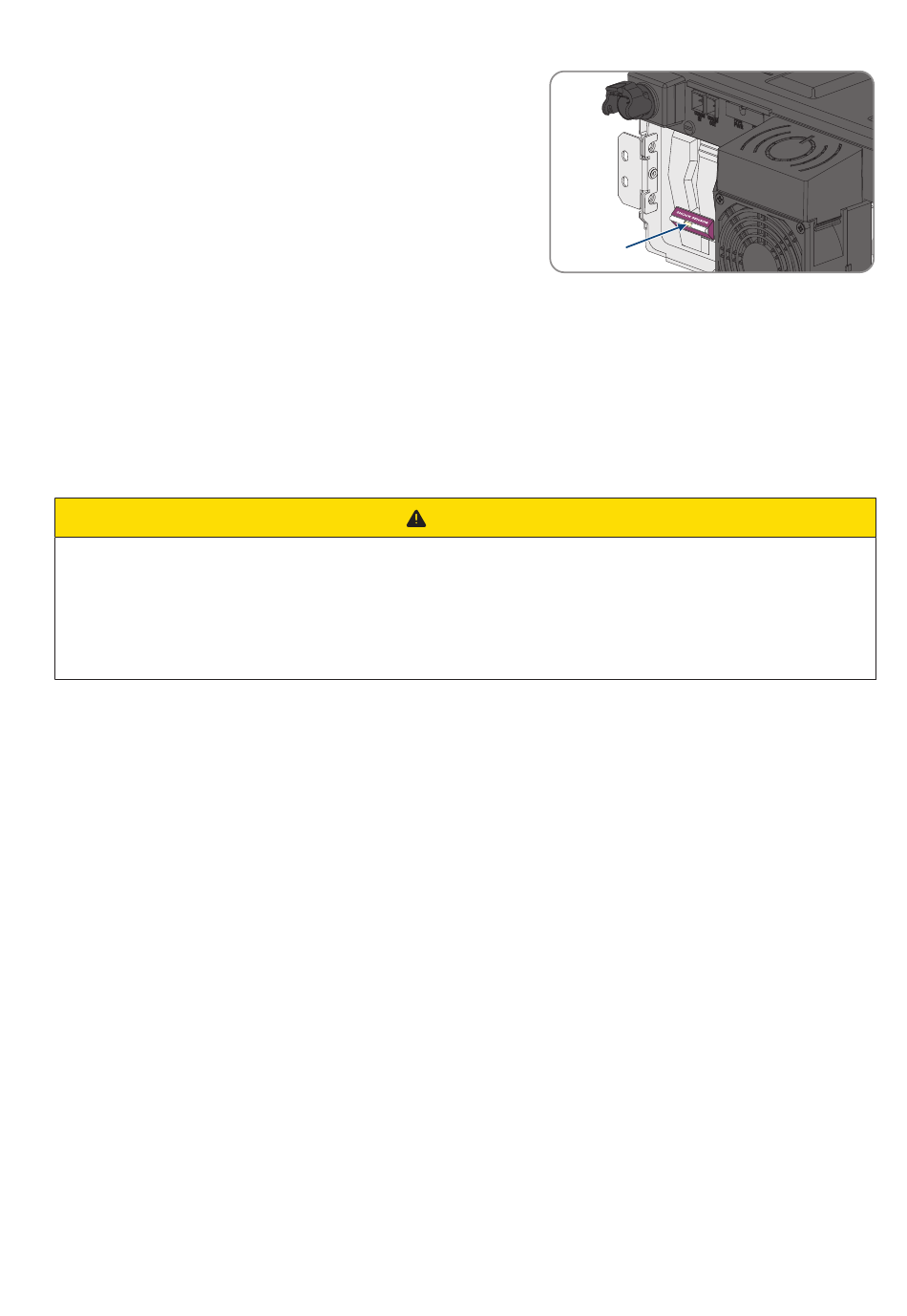

9. Am ersten Batteriemodul erneut prüfen, ob der Schocksensor an
der Frontseite des Batteriemoduls ausgelöst hat. Das Auslösen des
Schocksensors ist an der roten Färbung des Anzeigefeldes
erkennbar.
10. Wenn der Schocksensor des ersten Batteriemoduls ausgelöst hat, den Zustand des Batteriemoduls fotografisch
dokumentieren und Service kontaktieren. Dieses Batteriemodul darf nicht mehr verbaut werden.
11. Von unten nach oben alle weiteren Batteriemodule montieren. Dabei so vorgehen, wie für das erste Batteriemodul
beschrieben.
7.7
DC-Verteiler montieren
An 1 Wechselrichter können bis zu 4 Batterieschränke angeschlossen werden. Bei Systemen mit mehr als 1
Batterieschrank müssen die DC-Kabel der einzelnen Batterieschränke an den DC-Verteiler angeschlossen werden. Der
DC-Verteiler wird mit dem Batterie-Wechselrichter verbunden.
Verletzungsgefahr durch das Gewicht des Produkts
Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können
Verletzungen entstehen.
• Das Produkt vorsichtig transportieren und heben. Dabei das Gewicht des Produkts beachten.
• Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang vorhanden):
☐ 4 für den Untergrund geeignete Schrauben, Unterlegscheiben und Befestigungsmaterial
Vorgehen:
1. Geeignete Position für Montage des DC-Verteilers wählen. Dabei die im Aufstellplan vorgegebenen
Mindestabstände und die Länge der mitgelieferten DC-Kabel beachten.
2. Position der 4 Bohrlöcher markieren und an gekennzeichneter Stelle bohren. Dabei für die oberen
Wandhalterungen die Aussparungen und für die unteren Wandhalterungen die Löcher verwenden.
3. Wenn nötig, die 4 Bohrlöcher mit geeigneten Dübeln versehen.
4. DC-Verteiler an der Wand montieren.
5. Sicherstellen, dass der DC-Verteiler festsitzt.
Sehen Sie dazu auch:
• Aufstellpläne ⇒ Seite 44
Systemhandbuch
VORSICHT
7 Montage und Anschlussvorbereitung
ESSX-20-SH-de-10
61
