8 Elektrischer Anschluss
8.6
Anschluss des Wechselrichters
8.6.1
Übersicht des Anschlussbereichs

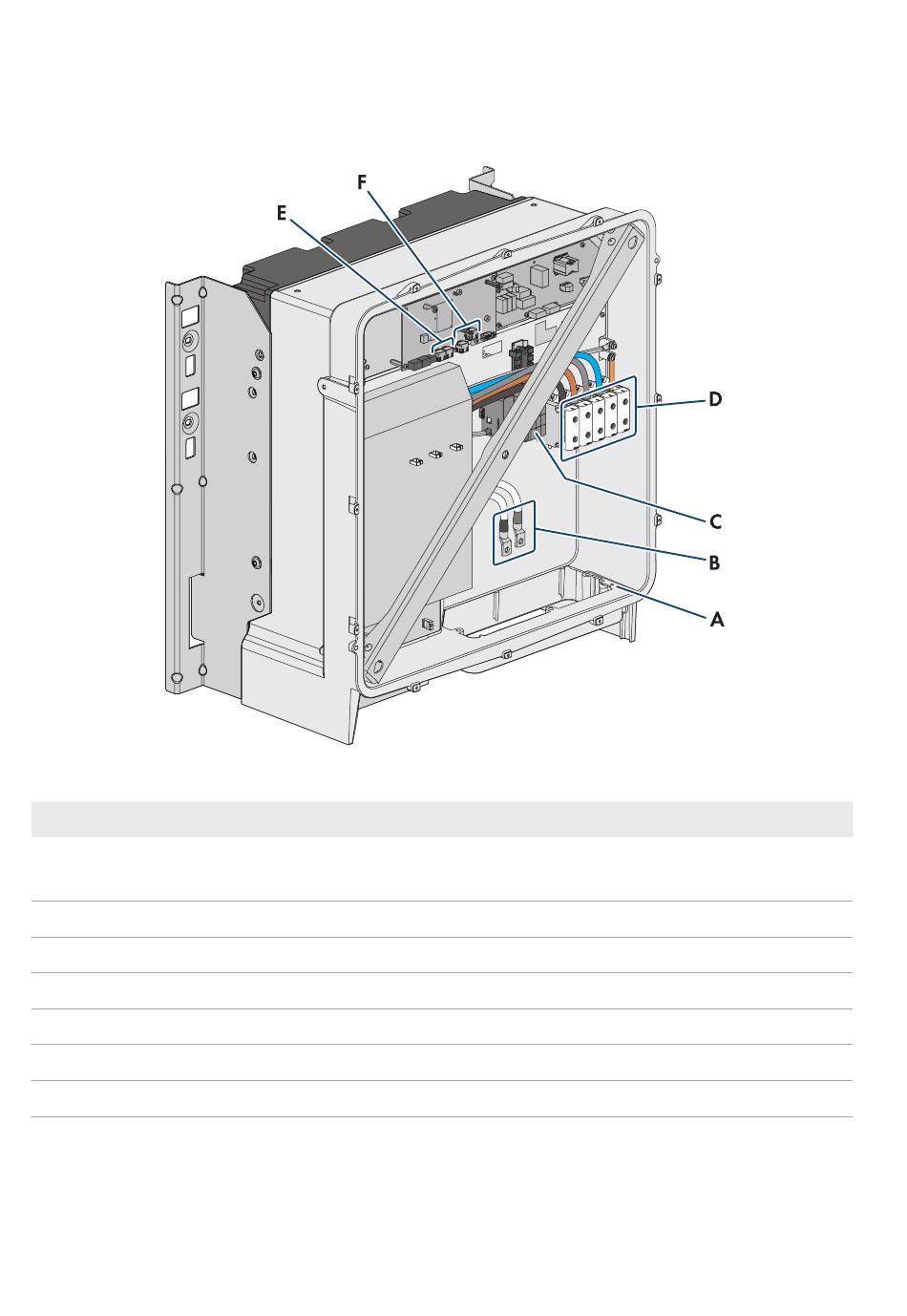

Abbildung 27: Anschlussbereiche im Inneren des Produkts
Position
Bezeichnung
A
Optionaler Anschluss für zusätzliche Erdung oder Potenzialausgleich
Die 2 mitgelieferten Kombischrauben M6x16 sind für diesen Anschluss vorgesehen.
B
Kabel für DC-Anschluss mit verzinnten Kabelschuhen aus Kupfer
C
AC-Überspannungsschutzelemente
D
Klemmleisten für den AC-Anschluss
E
Buchsen für Netzwerkanschluss
F
Buchse für Batteriekommunikationsanschluss
G
Steckplatz DIN (reserviert für künftige Anwendungen)
