7 Montage und Anschlussvorbereitung
7.6.2
Batteriemanagementsystem montieren
Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile wegen
unzureichender oder fehlender Erdung
Bei unzureichender oder fehlender Erdung können im Fehlerfall hohe Spannungen am Gehäuse des
Batterieschranks anliegen. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu
lebensgefährlichen Verletzungen durch Stromschlag.
• Den Batterieschrank erden.
• Bei der Montage des Batteriemanagementsystems das Batteriemanagementsystem erden.
Systemregistrierung durchführen
Zum Abschluss der Inbetriebnahme muss eine Systemregistrierung durchgeführt werden
• Nutzen Sie für die Systemregistrierung den folgenden Link: https://my.sma-service.com/.
Vorgehen:
1. Vor Montage des Batteriemanagementsystems deren Seriennummer im Inbetriebnahmeprotokoll notieren. Die
Seriennummer befindet sich auf einem Aufkleber auf der Unterseite des Batteriemanagementsystems.

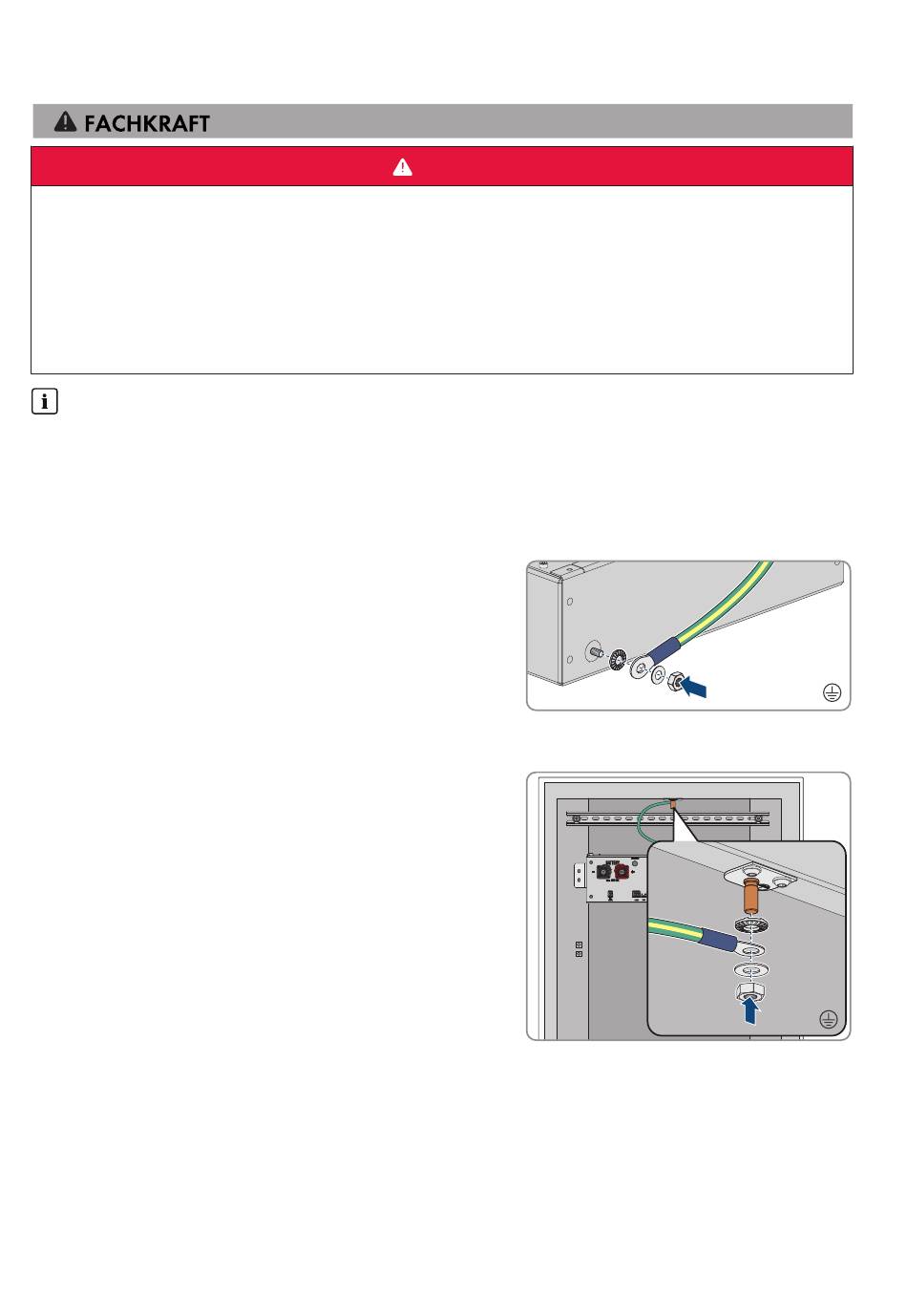

2. Zur Erdung des Batteriemanagementsystems das mitgelieferte
Schutzleiterkabel des Batteriemanagementsystems am
Erdungsbolzen auf der Rückseite des Batteriemanagementsystems
befestigen. Dazu den Kabelschuh M6 festschrauben. (Werkzeug:
Sechskant, SW10, Drehmoment: 6 Nm).
3. Das Batteriemanagementsystem an der obersten Gleitschiene des Batterieschranks einsetzen. Dabei das
Batteriemanagementsystem vorsichtig einschieben, damit sich die vormontierten Käfigmuttern nicht lösen.
4. Das Erdungskabel am Erdungspunkt für das Schutzleiterkabel
befestigen. Dazu den Kabelschuh M8 festschrauben (Sechskant
SW13, Drehmoment: 8 Nm).
58
ESSX-20-SH-de-10
GEFAHR
SMA Solar Technology AG
Systemhandbuch
