SMA Solar Technology AG

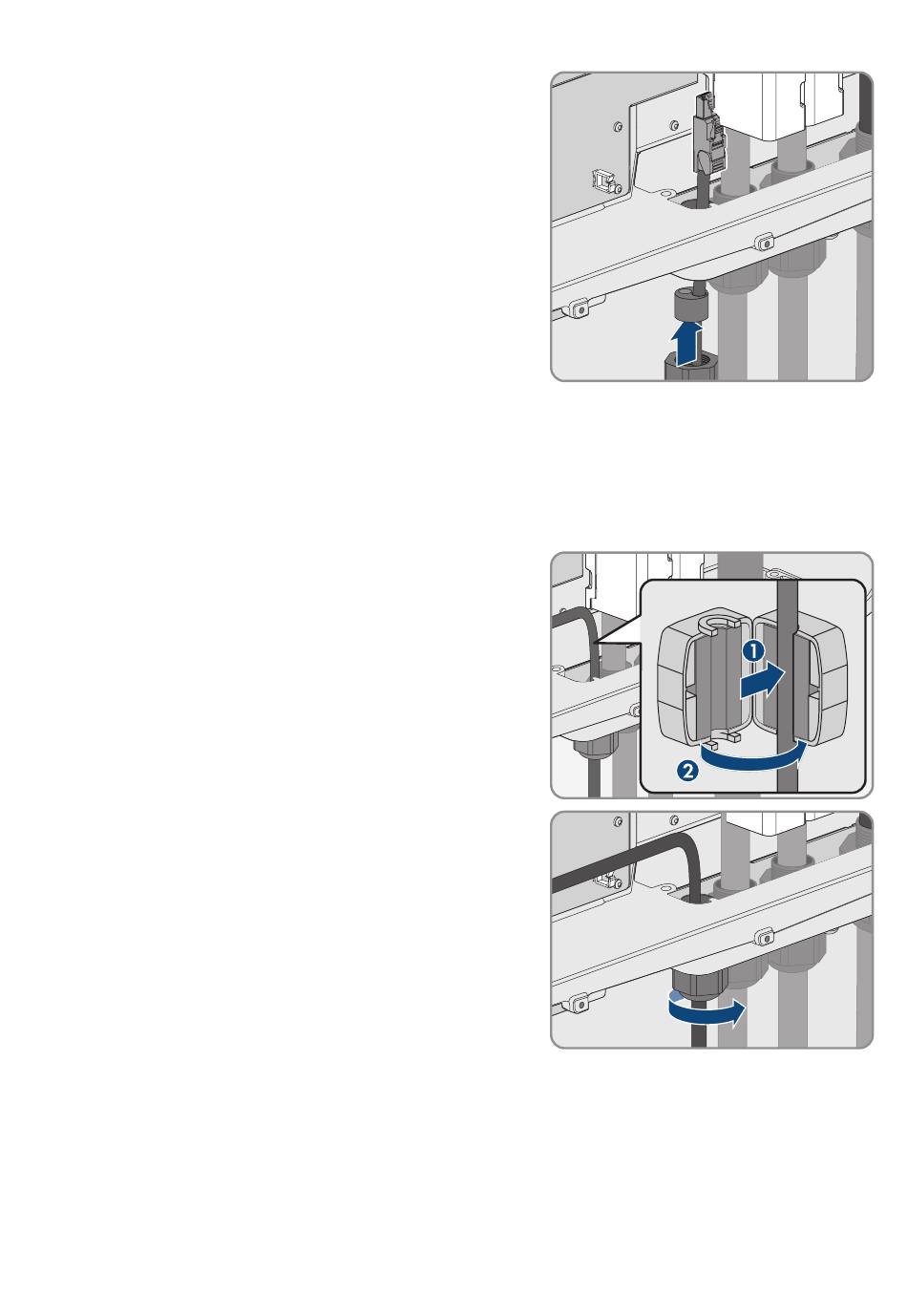

8. Die Zweiloch-Kabeltülle in die Kabelverschraubung drücken und
das Batteriekommunikationskabel zur Buchse BAT ETH führen.
Dabei das Batteriekommunikationskabel nach Verlegeplan
verlegen und an den Halterungen befestigen.
9. Bei Verwendung selbstkonfektionierbarer Kabel: Die RJ45-Steckverbinder konfektionieren und am Kabel
anschließen (siehe Dokumentation der Steckverbinder).
10. Den RJ45-Stecker des Batteriekommunikationskabels in die Buchse BAT ETH der Kommunikationsbaugruppe
stecken.
11. Die Überwurfmutter der Kabelverschraubung fest anziehen.
12. Durch leichtes Ziehen am Kabel sicherstellen, dass das Batteriekommunikationskabel fest sitzt.
13. An jedem Batteriekommunikationskabel 1 mitgelieferten Ferrit
anbringen.
14. Die Überwurfmutter der Kabelverschraubung handfest festdrehen.
Dadurch werden die Batteriekommunikationskabel fixiert.
15. Wenn das Produkt im Außenbereich montiert ist, Überspannungsschutz für alle Komponenten im Netzwerk
installieren.
16. Das andere Ende des Batteriekommunikationskabels an der Batterie anschließen.
Sehen Sie dazu auch:
• Verlegeplan für Netzwerk- und Batteriekommunikationskabel ⇒ Seite 66
Systemhandbuch
8 Elektrischer Anschluss
ESSX-20-SH-de-10
75
