8 Elektrischer Anschluss
8.8
Anschluss des DC-Verteilers
8.8.1
Anschlussbereich des DC-Verteilers

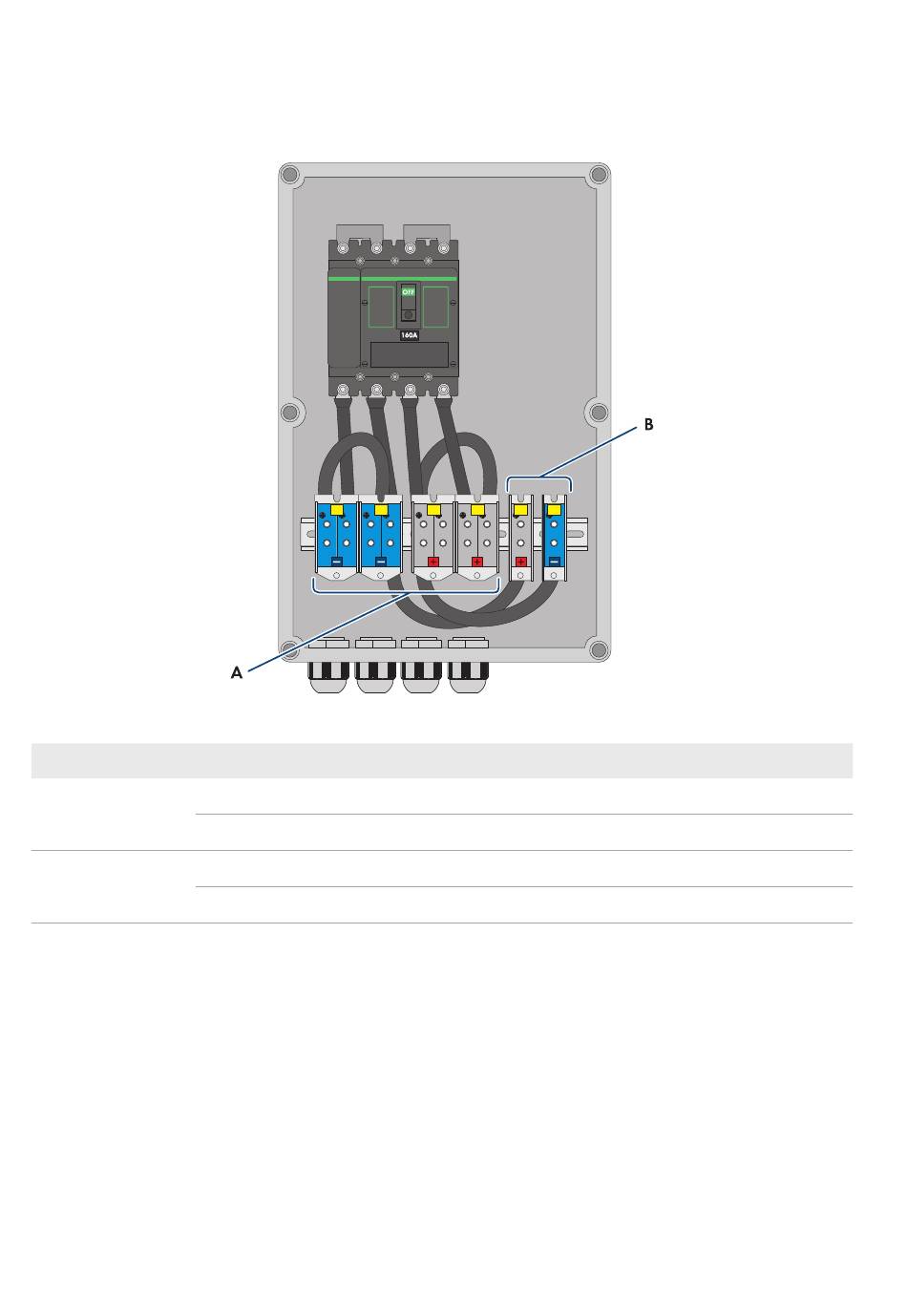

Abbildung 34: Übersicht des Anschlussbereichs
Position
Bezeichnung
A
X3: Anschlusskabel zum Batterieschrank DC-
X4: Anschlusskabel zum Batterieschrank DC+
B
X5: Anschlusskabel zum Batterie-Wechselrichter DC-
X6: Anschlusskabel zum Batterie-Wechselrichter DC+
8.8.2
DC-Verteiler anschließen
1. Wechselrichter spannungsfrei schalten (siehe Kapitel 11.1, Seite 122).
2. Batterie spannungsfrei schalten (siehe Kapitel 11.2, Seite 124).
3. Die mitgelieferten DC-Kabel von den Batterieschränken und die DC-Kabel vom Batterie-Wechselrichter durch die
vorgesehenen Kabelverschraubungen an der Unterseite des DC-Verteilers einführen.
4. Wenn die DC-Kabel zu lang sind, die DC-Kabel kürzen.
5. Die DC-Kabel abmanteln und abisolieren.
6. Die DC-Leiter mit Aderenhülsen versehen.
7. Vorhandene Kabelreste aus dem DC-Verteiler entfernen.
8. Die DC-Kabel von den Batterieschränken an den Schraubklemmen X3 und X4 anschließen. Dabei auf korrekte
Polarität achten.
88
ESSX-20-SH-de-10
SMA Solar Technology AG
Systemhandbuch
