10. PARAMETRIERUNG DER C-MATIC STEUERUNG

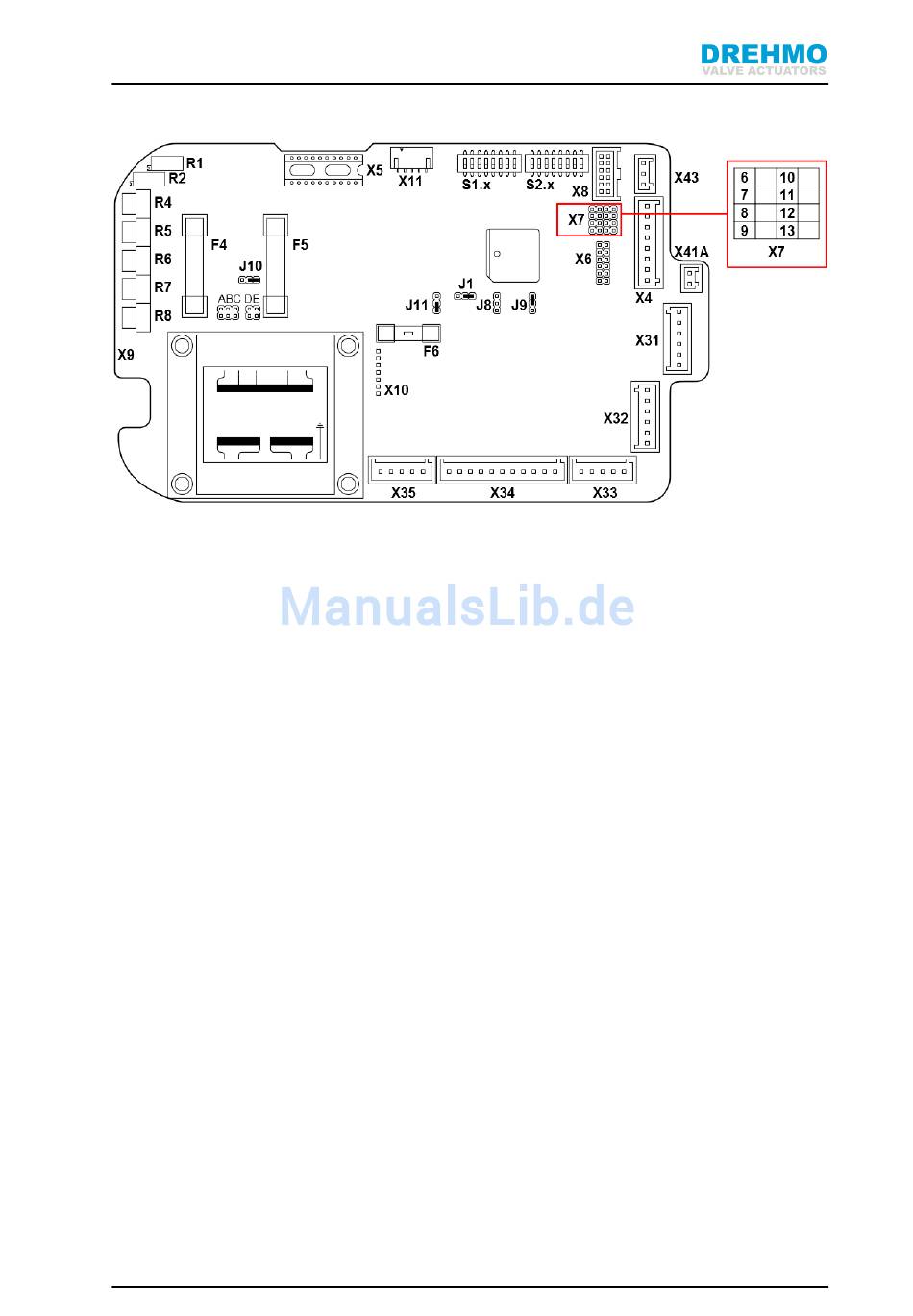

Abbildung 10.2: Platinendesign ab der DMC-02.8

10.2 Potentiometer

DMC-02 R1
R2
R4
R5
R6
R7
R8
Kombisensor R9
R10
DREHMO C-matic
Nullpunkt für Abgleich 4...20 mA für Wegschaltereinsatz.
Für den Kombisensor finden sich die entsprechenden Poten-
tiometer auf der DMC-27
Verstärkung für Abgleich 4...20 mA für Wegschaltereinsatz.
Für den Kombisensor finden sich die entsprechenden Poten-
tiometer auf der DMC-27
XP (Version 005) / Zwischenstellung 1 (Version 004)
Safe Position (Version 005) / Zwischenstellung 2 (Version
004)
Taktbereich
T-ON
T-OFF
Einstellung Abschaltdrehmoment für Richtung ZU (vor
Kombisensor)
Einstellung Abschaltdrehmoment für Richtung AUF (vor
Kombisensor)
45
