8.5 Elektronische Stellungsanzeige
Antriebe der Gerätefamilie C-matic können mit einer LCD Anzeigeeinheit ausgerüstet sein.
Die Anzeige stellt die aktuelle Antriebsstellung in prozentualer Skalierung zwischen Endlage
Zu (0 %) und Endlage Auf (100 %) dar. Der angezeigte Stellungswert wird aus dem intern
generierten 4
20 mA Istwert Signal abgeleitet. Dieses Stromsignal ist bei einigen Geräte-
varianten auch am Steuerstecker aufgelegt (siehe Anschlussplan).
Neben der Stellungsinformation werden folgende Zusatzinformationen angezeigt:
Beim Anlegen der Betriebsspannung erscheint die aktuelle Firmwareversion für ca.
drei Sekunden in der Anzeige.
Im Falle einer offenen Stromschleife des erforderlichen 4
der Fehlercode E1 angezeigt.
Die Leiterplatte ist mit vier Jumpern bestückt, die nur während der Produktion benötigt
werden. Die Brücken müssen, wie in der Abbildung 8.4 ersichtlich, offen bleiben.
Die drei kleinen farbigen LEDs dienen - wie die Meldeleuchten - der Anzeige der Endlagen
und der Störmeldung gemäß der zugehörigen Symbolik. Die blinkende LED C-Blinker si-
gnalisiert die korrekte Funktion der auf dem -Controller programmierten Ablaufsteuerung.
30

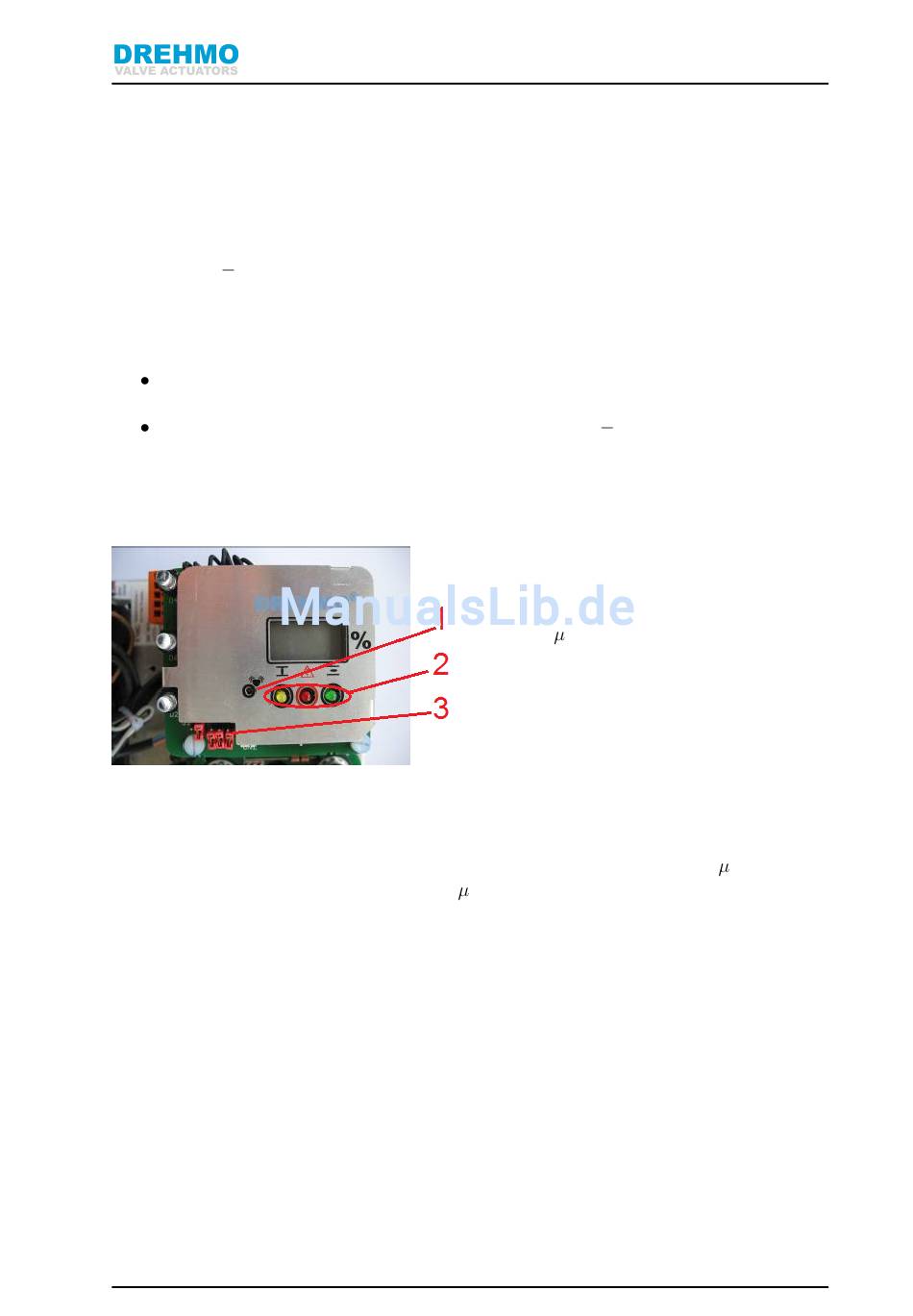

Abbildung 8.4: Elektronische Stellungsanzeige
8. ORTSSTEUERSTELLE
20 mA Istwert-Signals wird
1.
C-Blinker
2. 3 LED Meldeleuchten
3. Jumper
DREHMO C-matic
