8. ORTSSTEUERSTELLE
8 Ortssteuerstelle
Die Antriebe sind mit einer Ortssteuerstelle mit Bedienelementen zur lokalen Ansteuerung
ausgestattet. Die C-matic Steuerung verfügt über DIL-Schalter und ein Jumperfeld um
Einstellungen am Stellantrieb vorzunehmen. Dabei ist zu beachten das die Anzahl der vor-
handenen DIL-Schalter von der Zusammenstellung der Steuerung abhängt.
8.1 Ortssteuerstelle
Die Ortssteuerstelle der C-matic Steuerung ist in Abbildung 8.1 dargetellt und besteht im
Wesentlichen aus zwei Wahlschaltern. Handelt es sich bei dem Antrieb um eine Ausführung
die einen Kombisensor zur Erfassung von Weg und Drehmoment verwendet, dann ist der
dargestellte LEARN-Taster ebenfalls auf der Ortssteuerstelle vorhanden.
DREHMO C-matic

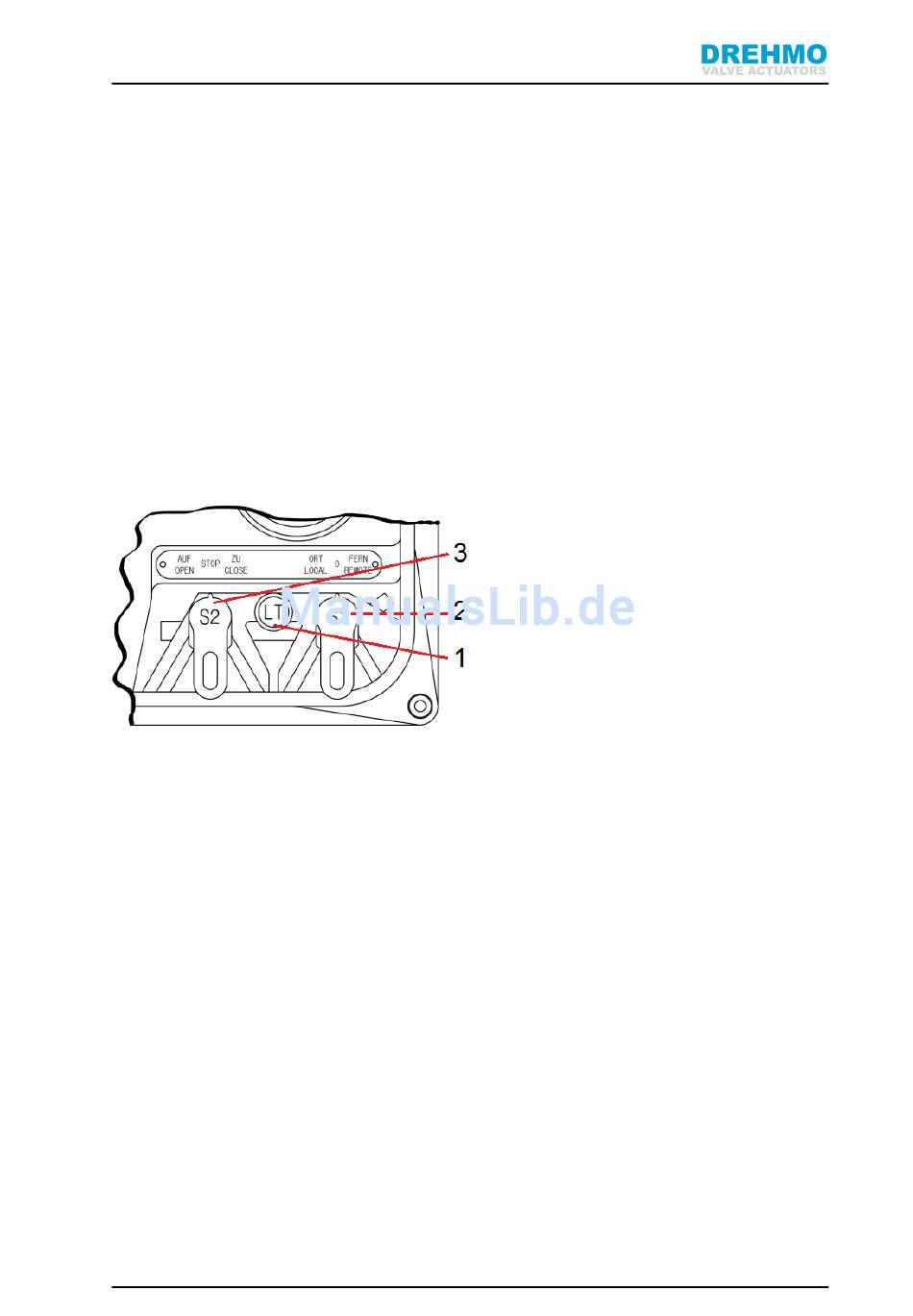

Abbildung 8.1: Ortssteuerstelle
1. Optionaler LEARN-Taster LT (nur
bei Kombisensor)
2. Schalter S1
3. Schalter S2
27
