6. WEGSCHALTEREINSATZ
6 Wegschaltereinsatz
In diesem Kapitel wird der Wegschaltereinsatz vorgestellt, der in DREHMO Stellantrieben
verwendet wird. Der Wegschaltereinsatz ist (wenn vorhanden) unter dem Gehäusedeckel
zu finden. Durch lösen der vier äußeren Schrauben kann der Gehäusedeckel abgenommen
werden.
6.1 Aufbau des Wegschaltereinsatzes
Der Wegschaltereinsatz dient zur Erfassung von Wegpunkten und Drehmomenten. Zu-
sätzlich kann er mit mechanischen und/oder elektronischen Elementen zur Anzeige der
Armaturenstellung ausgestattet werden. Eine typische Ausführung ist in der Abbildung 6.1
dargestellt.
Die Drehmoment- und die Wegschalter werden über einstellbare Schaltnocken betätigt und
sind optional auch als Tandemschalter erhältlich. Bei den Drehmomentschaltern sind auf
den entsprechenden Schaltnocken Aufkleber angebracht, die den zulässigen Einstellbereich
kennzeichnen.
DREHMO C-matic

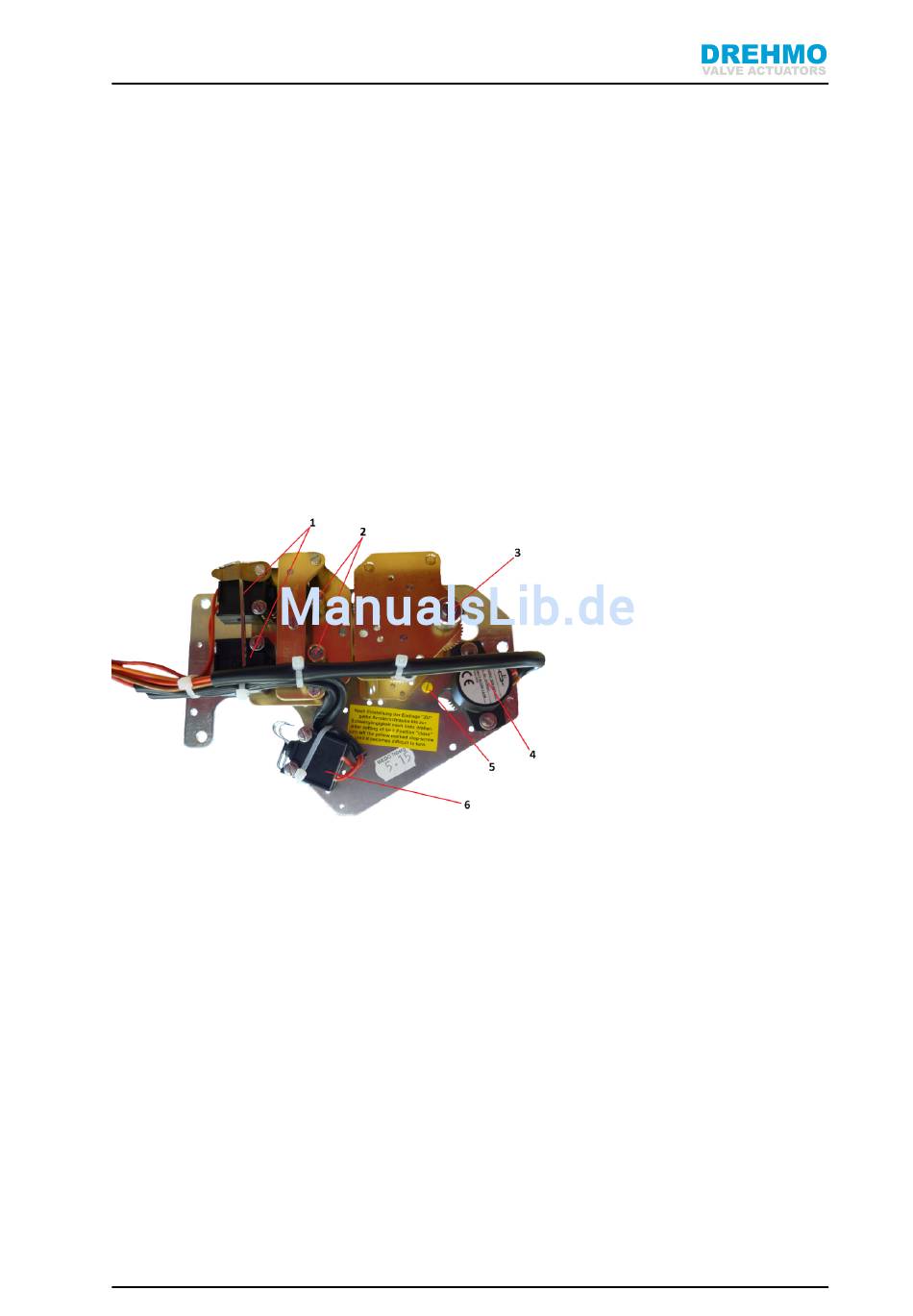

Abbildung 6.1: Wegschaltereinsatz
1. Wegschalter
2. Justierschrauben für
die Wegpunkte
3. Welle für die me-
chanische Stellungs-
anzeige
4. Potentiometer
5. Arretierschraube
6. Drehmomentschalter
25
