4. ARMATURENANSCHLUSS
4.4 Montage
Direkter Aufbau
Bei dem direkten Aufbau wird der Stellantrieb ohne Zwischengetriebe mit der Armatur ver-
bunden. Zu diesem Zweck sind Schwenkantriebe mit einer (standardmäßig ungebohrten)
Steckbuchse ausgestattet. Die Steckbuchse hat am äußeren Umfang eine Kerbverzahnung
(die zur Montage mit geeignetem Fett zu bestreichen ist) und kann daher in bestimmten
Winkelschritten versetzt in den Antrieb eingeschoben werden. Drehantriebe sind standard-
mäßig mit einem B3- Abtrieb ausgerüstet. Auf Anfrage sind auch A, B1, B2, B4, E, C und
D Abtriebe erhältlich.
Antrieb auf Armatur ausrichten und dann aufsetzen, so dass die Befestigungsbohrungen
von Antrieb und Armatur fluchten und der Abtrieb auf dem Armaturenflansch aufliegt.
Antrieb mit geeigneten Schrauben auf der Armatur befestigen und Schrauben über Kreuz
anziehen.

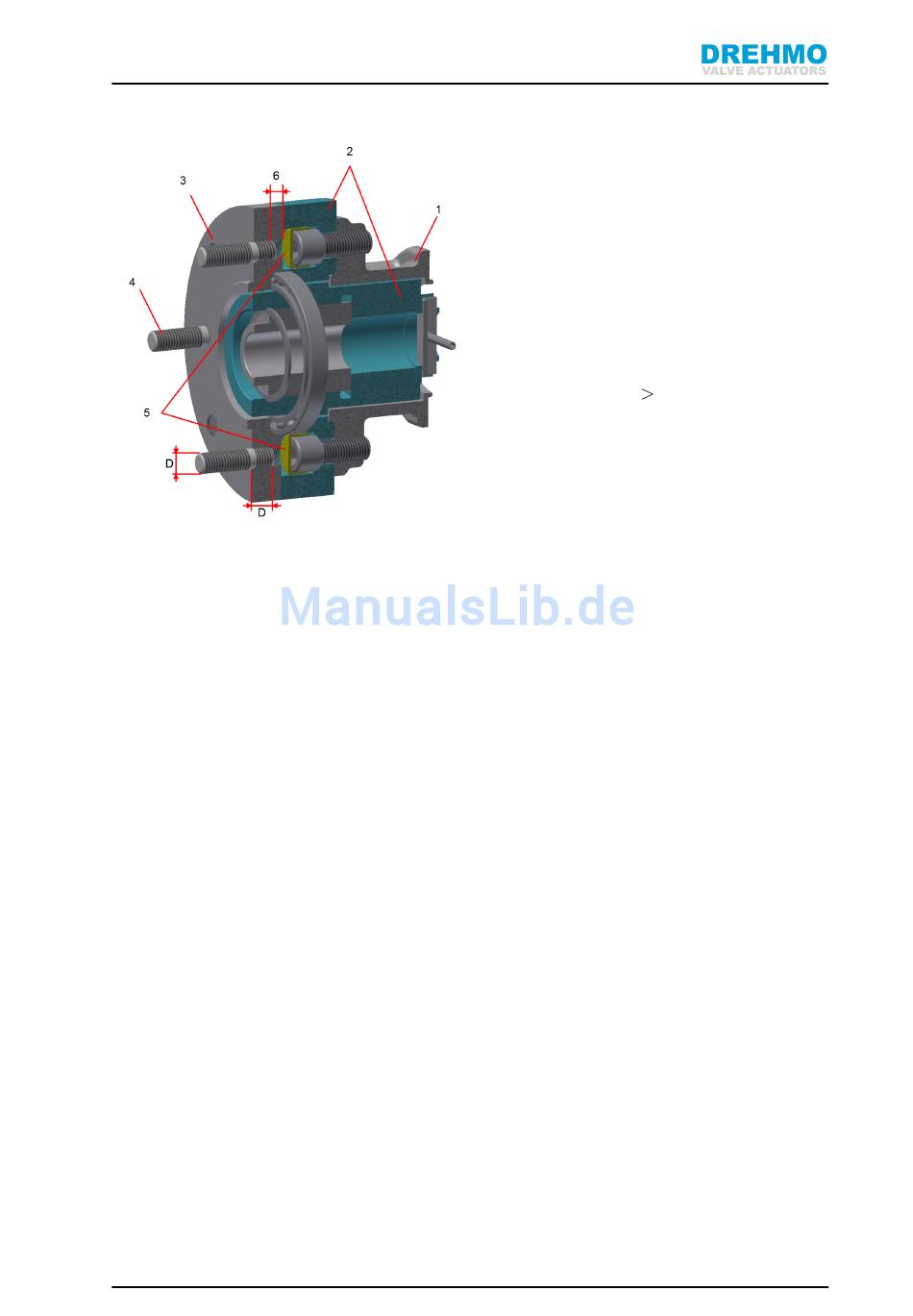

DREHMO C-matic
1. Antriebsflansch
2. Isolierkörper
3. Abtriebsflansch
4. Stiftschraube
5. Isolationskappen
6. Restspalt ( 0 mm)
Abbildung 4.2: Isolierflasch
13
