5. ELEKTROANSCHLUSS

5.3 Spannungsbereich und Sicherungen

Neben dem Transformator befindet sich eine Abdeckung, welche einen Berührungsschutz
zu den primärseitigen Sicherungen sowie den Jumpern J2 (A, B, C), J3 (D, E) und J10
herstellt (siehe Abbildung 5.1).

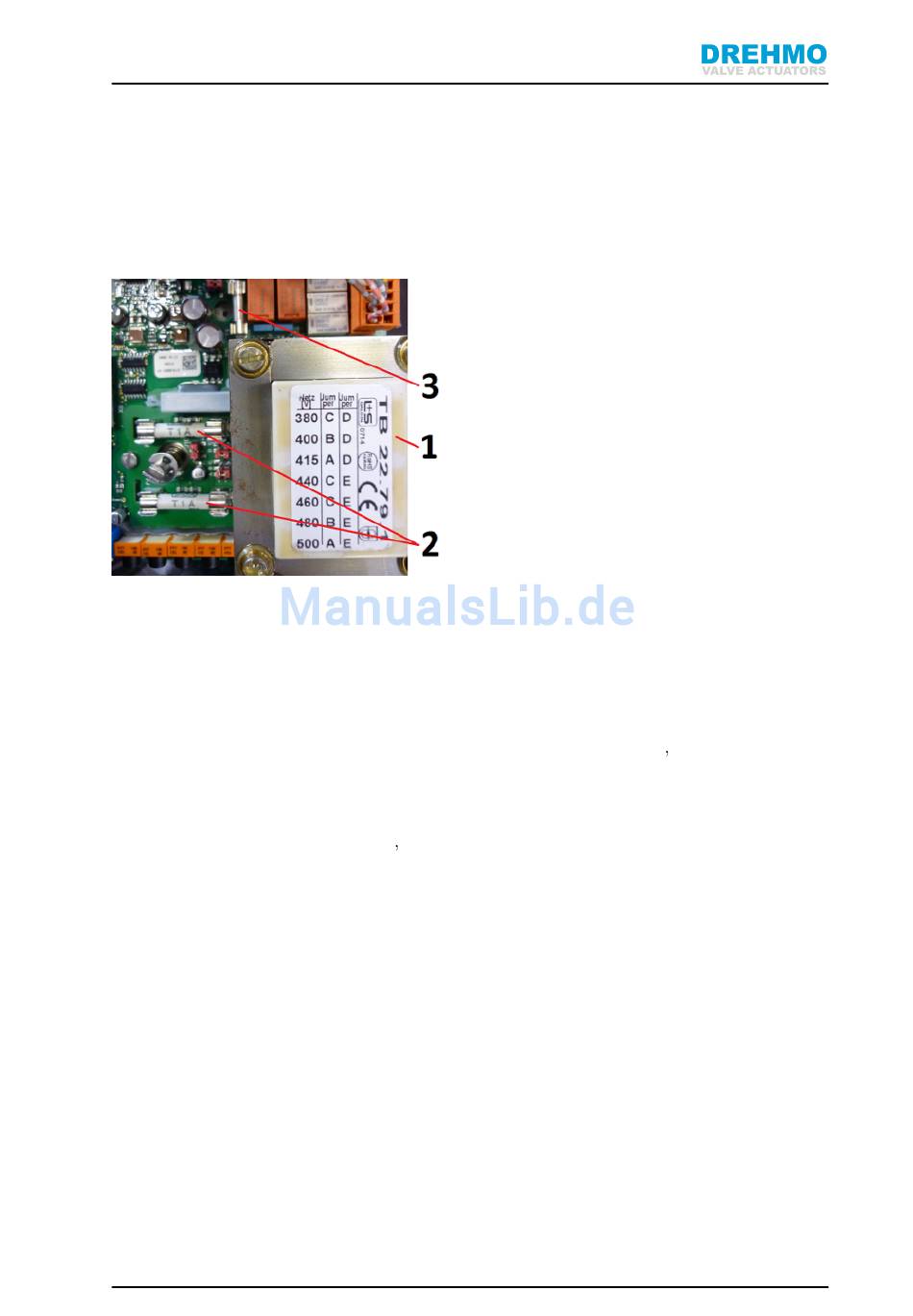

Abbildung 5.1: Sicherungen und Transformator mit Steckanweisung für die Jumper
Ausgelegt sind beide Primärsicherungen für 1 A und 500 V. Die Jumper J2 und J3 müssen
je nach Versorgungsspannung der Angabe auf dem Transformator entsprechend gesteckt
werden.
Es existiert eine weitere Sicherung auf der Sekundärseite, die für 1 6 A und 250 V aus-
gelegt ist. Sie befindet sich in der Nähe des Transformators und sichert den Strang zum
Schalten der Relais und Bereitstellung der internen Versorgungsspannung ab. Auf der Pla-
tine DMC-09 (Ortssteuerstelle) befindet sich die Sicherung für die externe 24 V Versorgung
(optional). Diese ist ausgelegt für 0 8 A und 250 V.
DREHMO C-matic
1. Transformator
2. Primärsicherungen
3. Sekundärsicherung
