GEFAHR
Überschreitung des maximal zulässigen Drehmomentes
GEFAHR
Bei Verwendung von Zusatzgetrieben zulässigen Einstellbe-
reich für das Drehmoment beachten
9.1.2 Einstellen der Wegpunkte
Um die Wegpunkte AUF und ZU einzustellen, werden die Einstellschrauben verwendet, die
in Abbildung 9.3 abgebildet sind.

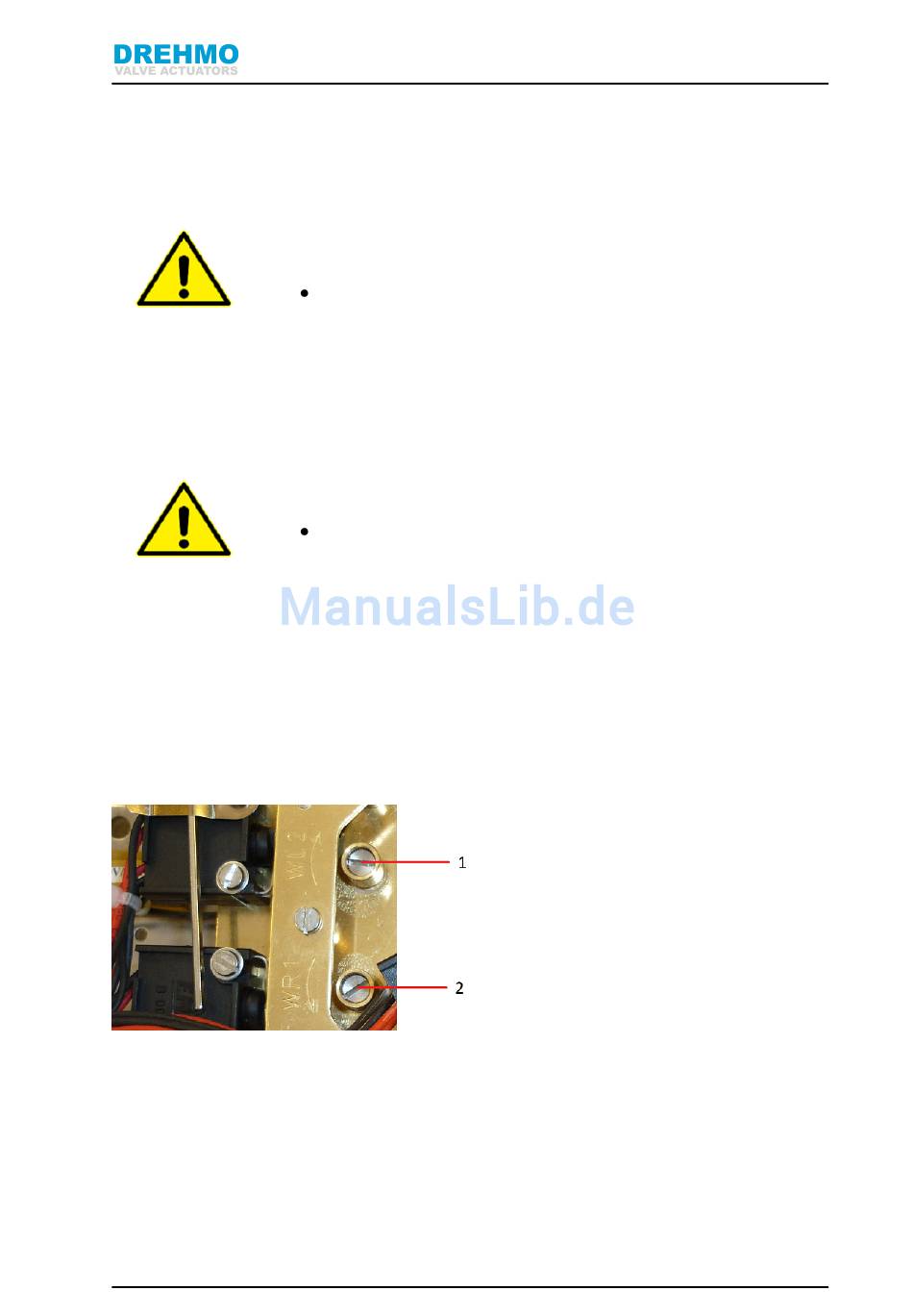

Abbildung 9.3: Wegschalter in normaler Ausführung
Zum Einstellen eines Wegpunktes muss der Antrieb in die gewünschte Position gebracht
werden. Mit Hilfe des Schraubendrehers muss die Schraube nach unten gedrückt werden
und gleichzeitig in die Pfeilrichtung gedreht werden. Der Wegpunkt ist dann eingestellt,
wenn der Wegschalter über die zugehörige Schaltnocke betätigt wird. Anschließend kann
die Schraube wieder losgelassen werden.
34
Eine Einstellung oberhalb des maximal angegebenen Drehmo-
mentes ist nicht zulässig.
Bei Antrieben, die mit vom Antriebshersteller angeflanschten
Zusatzeinheiten (Getriebe, Schubeinheit) geliefert werden, ist
der zulässige Drehmomenteinstellbereich auf dem Antriebs-
typenschild außerhalb des Wegschalterraumes angegeben.
9. INBETRIEBNAHME
1. Einstellschraube für den Wegpunkt
AUF
2. Einstellschraube für den Wegpunkt
ZU
DREHMO C-matic
