10. PARAMETRIERUNG DER C-MATIC STEUERUNG
10 Parametrierung der C-matic
Steuerung
Die C-matic Steuerung verfügt über DIL-Schalter und ein Jumperfeld, um Einstellungen
am Verhalten des Stellantriebes vorzunehmen. Dabei ist zu beachten das die Anzahl der
verwendbaren DIL-Schalter von der Steuerung abhängt.
10.1 Anordnung der LED, Potentiometer und Taster
Die Basisplatine DMC-02.7 (Abbildung 10.1) wurde durch die Version DMC-02.8 (Abbil-
dung 10.2) ersetzt. Nachfolgend sind die Unterschiede dargestellt. Besonders zu beachten
ist die Umgestaltung des Jumperfeldes und die geänderten Sicherungen F4 und F5. Zusätz-
lich befindet sich der Stecker der seriellen Schnittstelle ab der Version DMC-02.8 auf der
Oberseite der Platine.

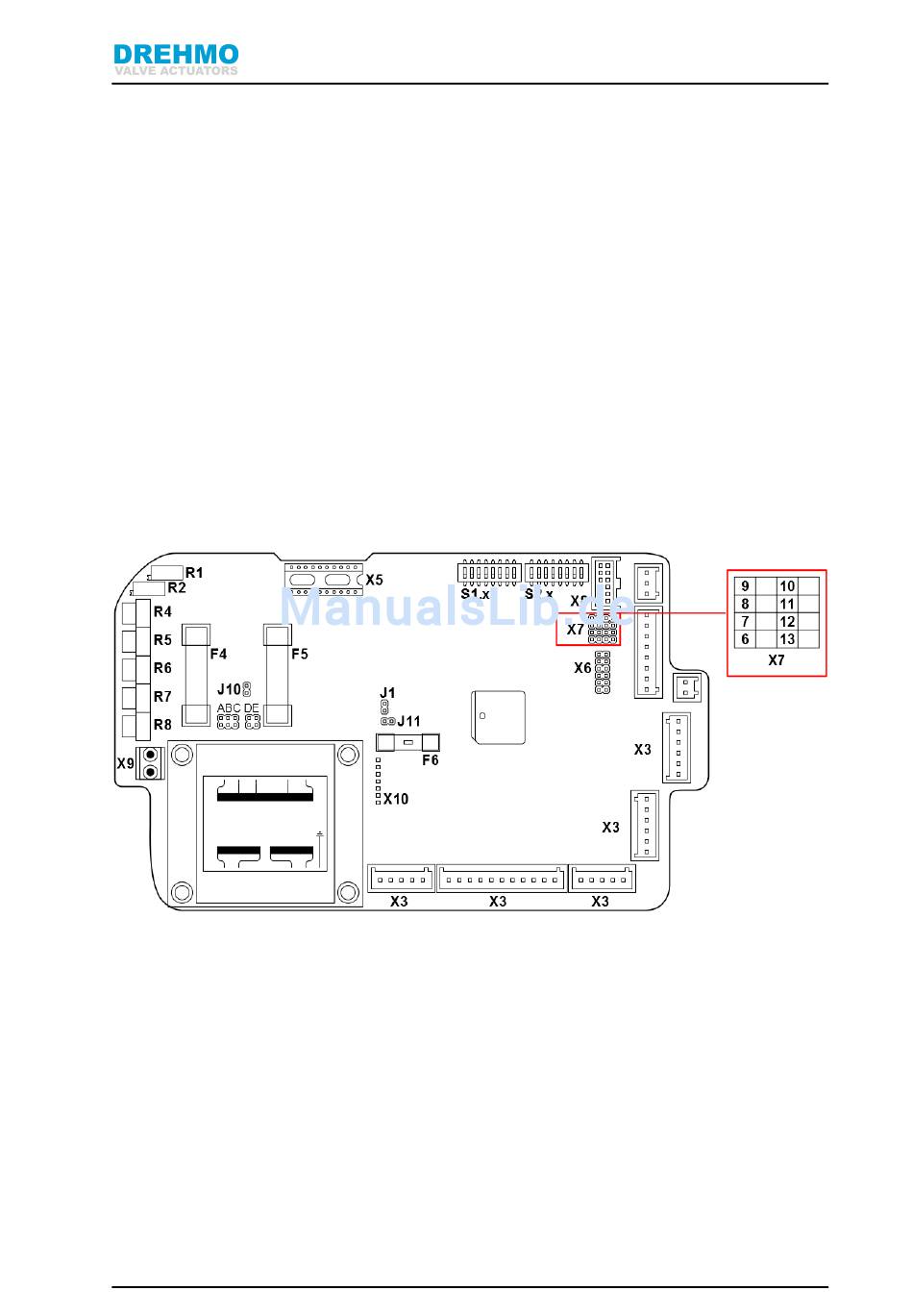

Abbildung 10.1: Platinendesign bis zur DMC-02.7
44
DREHMO C-matic
