Drehmo C-matic Betriebsanleitung Seite 19

4. ARMATURENANSCHLUSS
Endanschlag AUF einstellen
1. Armatur mit Handrad in Endlage AUF fahren.
2. Wird die Endlage der Armatur nicht erreicht:
Einstellschraube [1] bzw.[3] etwas gegen den Uhrzeigersinn drehen bis Endlage
AUF der Armatur sicher eingestellt werden kann.
Drehen der Einstellschraube [1] bzw.[3] im Uhrzeigersinn ergibt kleineren Schwenk-
winkel.
Drehen der Einstellschraube [1] bzw.[3] gegen den Uhrzeigersinn ergibt größeren
Schwenkwinkel.
3. Einstellschraube [1] bzw.[3] im Uhrzeigersinn bis Anschlag drehen, dann wieder eine
Umdrehung zurückdrehen.
4. Einstellschraube [1] bzw.[3] mit Kontermutter sichern
Einstellen der mechanischen Endanschlagschrauben
DP. . . (R)75 1800 (mit Planetengetriebe)
Achtung: Die Reihenfolge der Einstellung der Endanschläge ist von der Armatur abhän-
gig. Wir empfehlen bei Klappen mit dem Endanschlag ZU und bei Kugelhähnen mit dem
Endanschlag AUF zu beginnen.

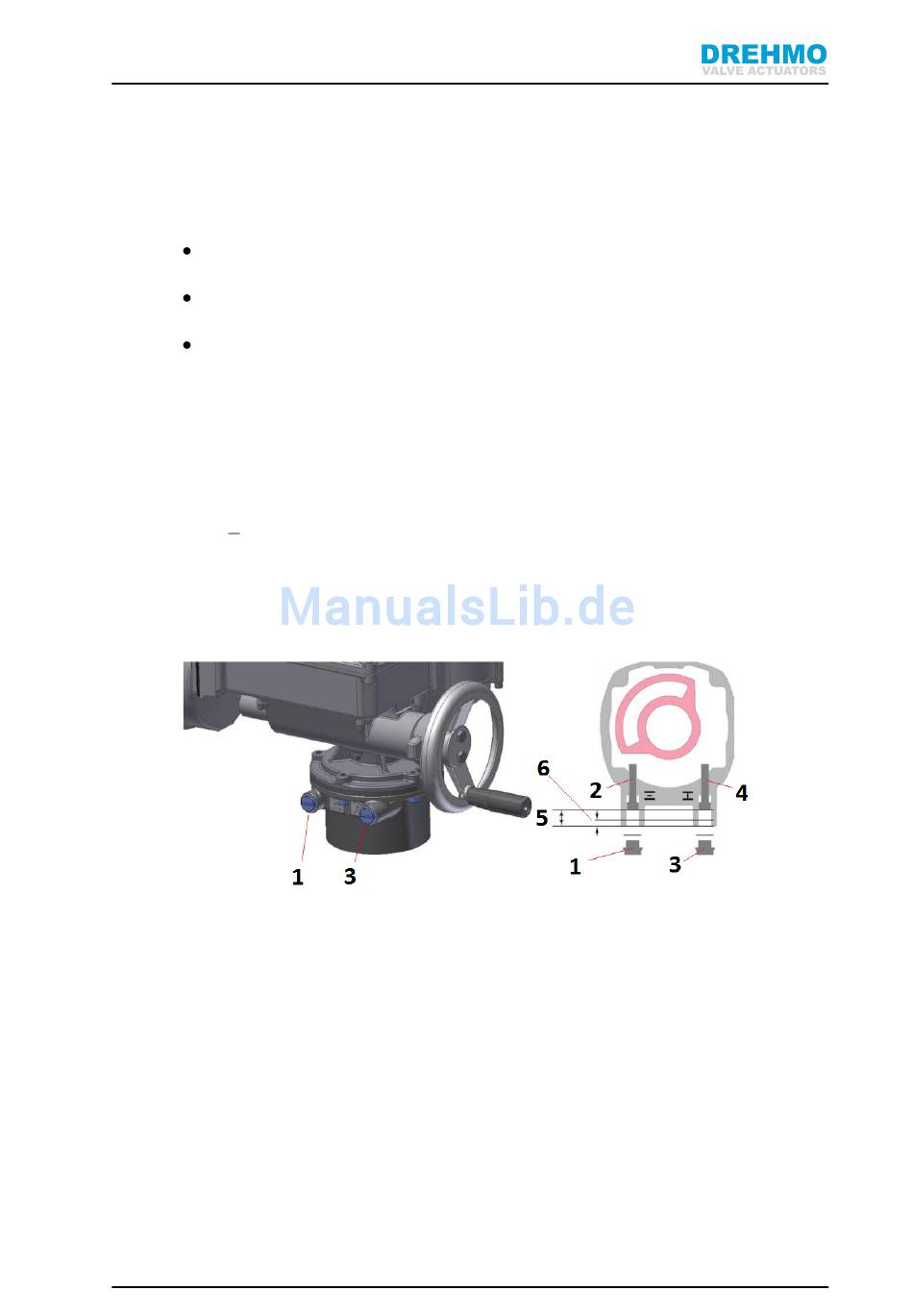

Abbildung 4.5: Querschnitt Endanschlagschraubengehäuse
DREHMO C-matic
1. Verschlussschraube Endanschlag AUF
2. Einstellschraube Endanschlag AUF
3. Verschlussschraube Endanschlag ZU
4. Einstellschraube Endanschlag ZU
5. T
6. T
min
