Einstellen der mechanischen Endanschlagschrauben
DP. . . 30/59/119 (ohne Getriebe) /319/799/1599 (mit Stirnradgetriebe)
Der Antrieb befindet sich in der entsprechenden Endlagenposition. Diese muss der End-
lage der Armatur entsprechen. Die zur jeweiligen Endlagenposition gehörige Endanschlag-
schraube (Abbildung 4.4) hinein drehen bis Widerstand spürbar ist, dann eine Umdrehung
zurückdrehen und mit Kontermutter sichern.
Armatur durch etwa eine halbe Handradumdrehung etwas öffnen (bei Endstellung ZU) bzw.
etwas schließen (bei Endstellung AUF). Danach erfolgt die Endlageneinstellung.
Endanschlag ZU einstellen
1. Armatur mit Handrad in Endlage ZU fahren.
2. Wird die Endlage der Armatur nicht erreicht:
Einstellschraube [2] bzw. [4] etwas gegen den Uhrzeigersinn drehen bis Endlage
ZU der Armatur sicher eingestellt werden kann.
Drehen der Einstellschraube [2] bzw. [4] im Uhrzeigersinn ergibt kleineren Schwenk-
winkel.
Drehen der Einstellschraube [2] bzw. [4] gegen den Uhrzeigersinn ergibt größeren
Schwenkwinkel.
3. Einstellschraube [2] bzw. [4] im Uhrzeigersinn bis Anschlag drehen, dann wieder eine
Umdrehung zurückdrehen.
4. Einstellschraube [2] bzw.[4] mit Kontermutter sichern
Damit ist der Endanschlag ZU eingestellt und die Endlage ZU kann eingestellt werden. Im
Anschluss an diese Einstellung kann sofort der Endanschlag AUF eingestellt werden.
18

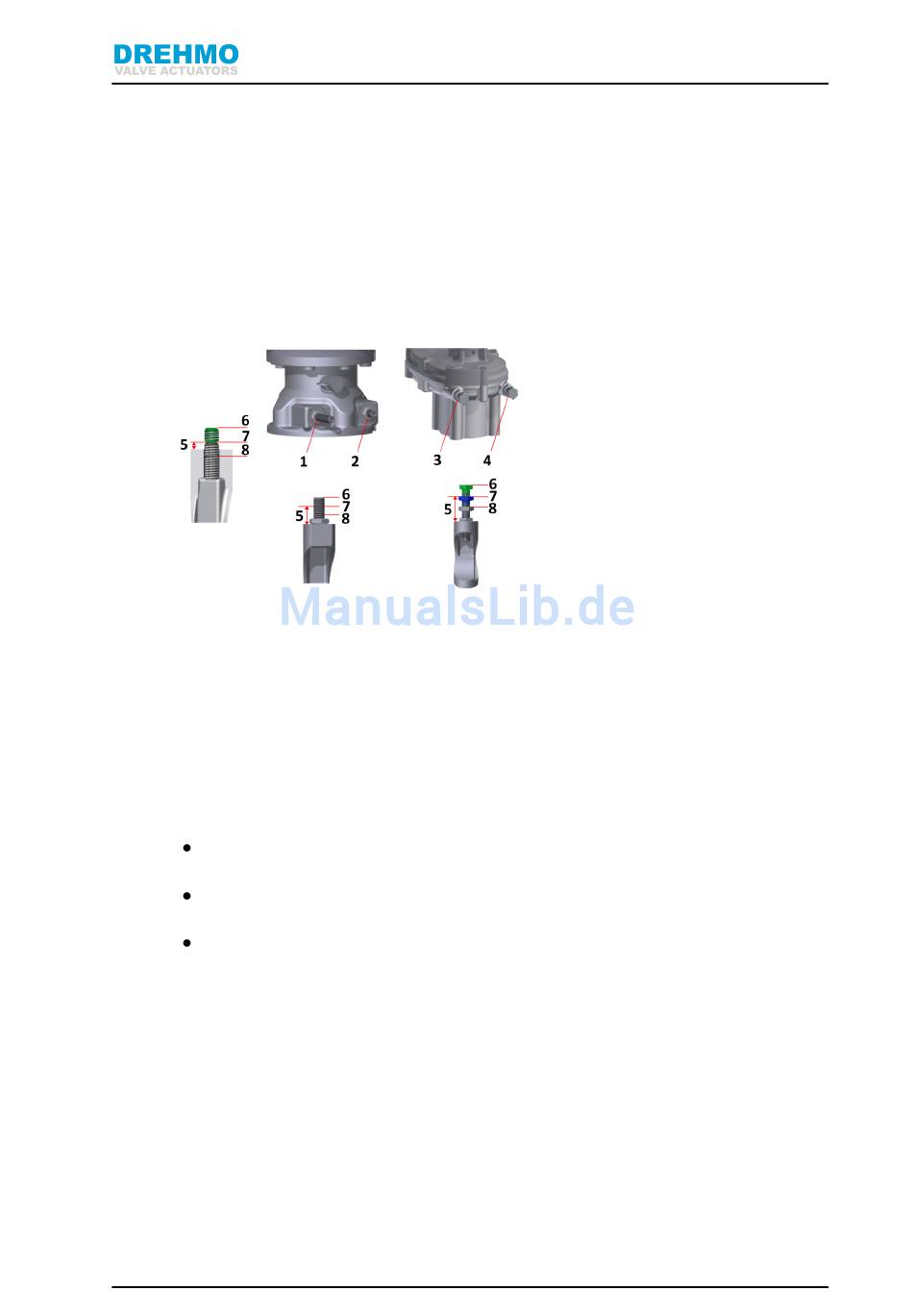

Abbildung 4.4: Endanschlagschrauben
4. ARMATURENANSCHLUSS
1. Linksanschlag
2. Rechtsanschlag
3. Linksanschlag
4. Rechtsanschlag
5. Mittenstellung a
6. Max.
7. Mitte
8. Min.
DREHMO C-matic
