Drehmo C-matic Betriebsanleitung Seite 28

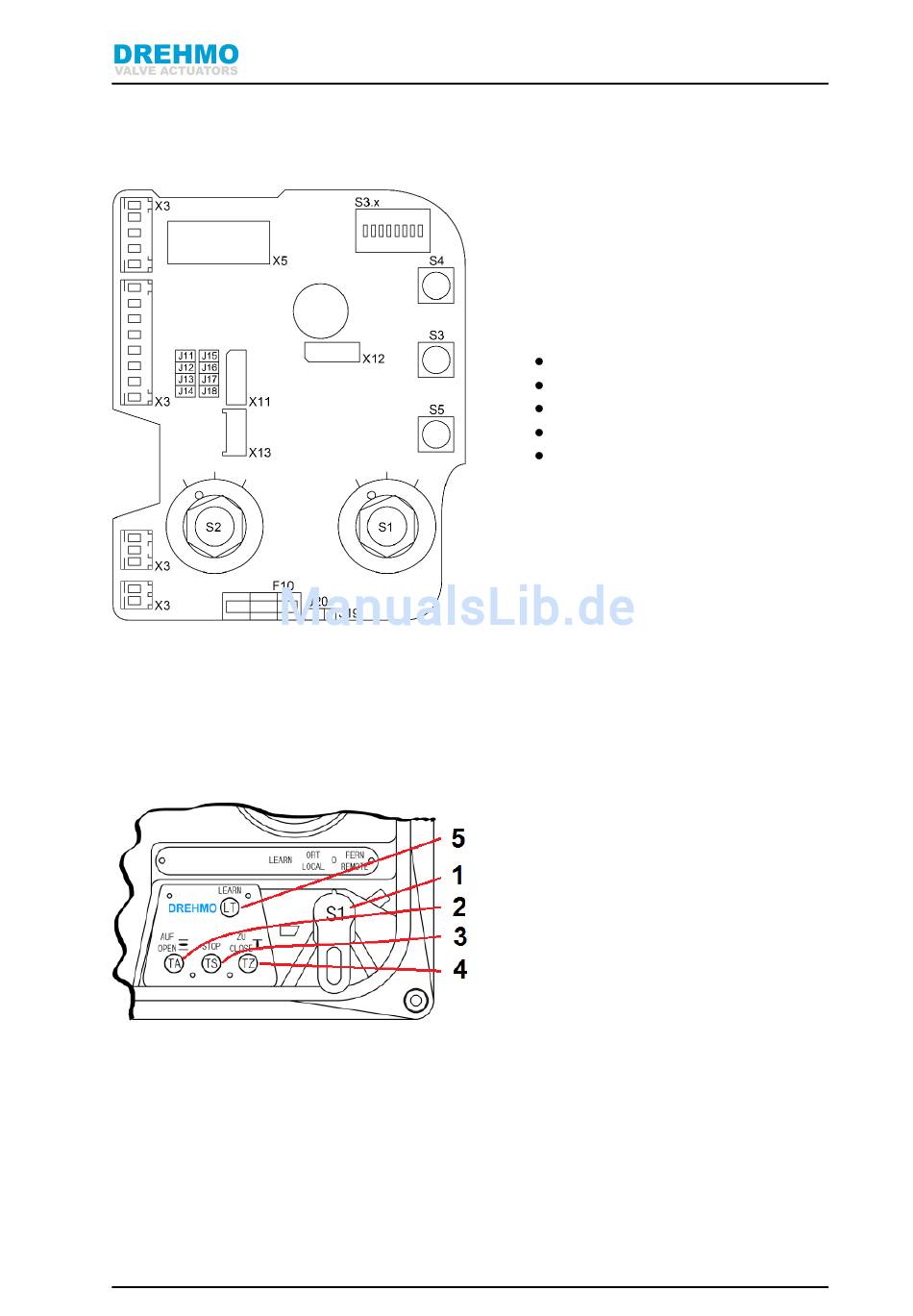

Die zugehörige Platine DMC-09 ist nachfolgend abgebildet (siehe Abbildung 8.2)
Eine weitere Ausführung der Ortssteuerstelle verwendet nur einen Wahlschalter. Der zweite
Wahlschalter wurde bei dieser Ausführung durch drei Taster ersetzt (siehe Abbildung 8.3).
Auch in dieser Ausführung ist der LEARN-Taster nur bei Verwendung eines Kombisensors
vorhanden.
Die zugehörige Platine ist die DMC-21. Auf ihr befinden sich zwei Jumper die in vier
Positionen (J34, J35, J37 und J38) gesteckt werden können. Werksseitg stecken sie auf den
Positionen J34 und J35 und aktivieren so die Selbsthaltung der Taster. Um den Tippbetrieb
für die Taster herzustellen müssen die Jumper auf die Positionen J37 und J38 umgesteckt
werden.
28
Abbildung 8.2: Ortssteuerstelle
Abbildung 8.3: Ortssteuerstelle
8. ORTSSTEUERSTELLE
S1: Auswahl der Betriebsart
S2: Auswahl des Fahrbefehls
S3: Fahrbefehl in Richtung ZU
S4: Fahrbefehl in Richtung AUF
S5: LEARN-Taster
1. Schalter S1
2. Taster TA
3. Taster TS
4. Taster TZ
5. Optionaler LEARN-Taster LT (nur
bei Kombisensor)
DREHMO C-matic
