7 Kombisensor in einer C-matic
Steuerung
In diesem Kapitel wird der Kombisensor vorgestellt, der in DREHMO Stellantrieben des
Typs C-matic zum Einsatz kommen kann. Der Kombisensor ist (wenn vorhanden) unter dem
Gehäusedeckel zu finden. Durch lösen der vier äußeren Schrauben kann der Gehäusedeckel
abgenommen werden.
7.1 Aufbau des Kombisensors
Der Kombisensor dient zur Erfassung von Wegpunkten und Drehmomenten. Zusätzlich ist
er mit zwei Potentiometern ausgestattet, die eine Einstellung des jeweiligen Drehmomentes
erlauben. Der Kombisensor mit Zusatzplatine ist in der Abbildung 7.1 dargestellt.

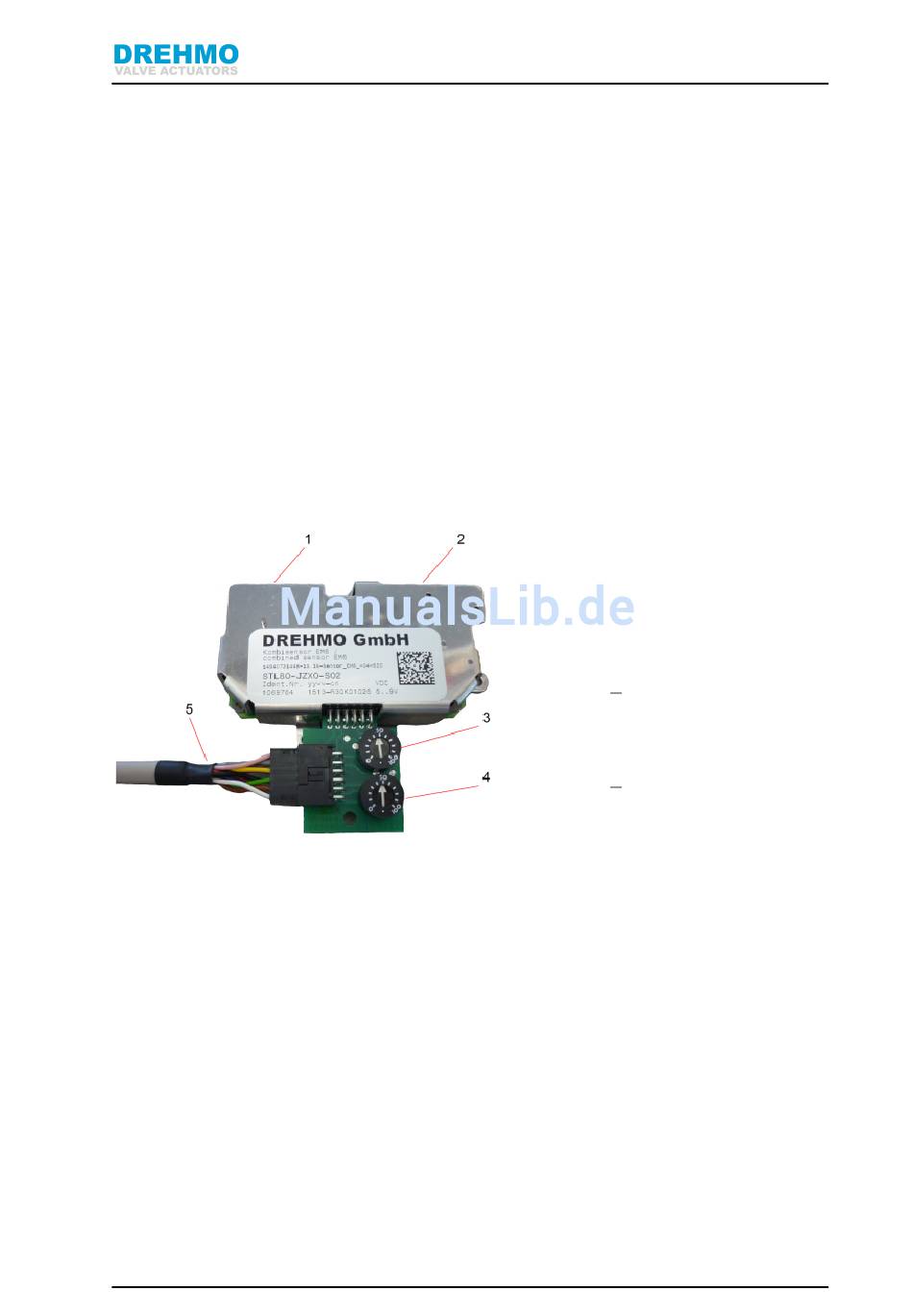

Abbildung 7.1: Kombisensor mit Einstellpotentiometern
26
7. KOMBISENSOR IN EINER C-MATIC STEUERUNG
1. Drehmomenterfassung
2. Wegpunkterfassung
3. Potentiometer zum Einstellen
des Drehmomentes in Rich-
tung ZU (Stellung zwischen
30 100 %)
4. Potentiometer zum Einstellen
des Drehmomentes in Rich-
tung AUF (Stellung zwischen
30 100 %)
5. Anschlusskabel für den Kom-
bisensor
DREHMO C-matic
