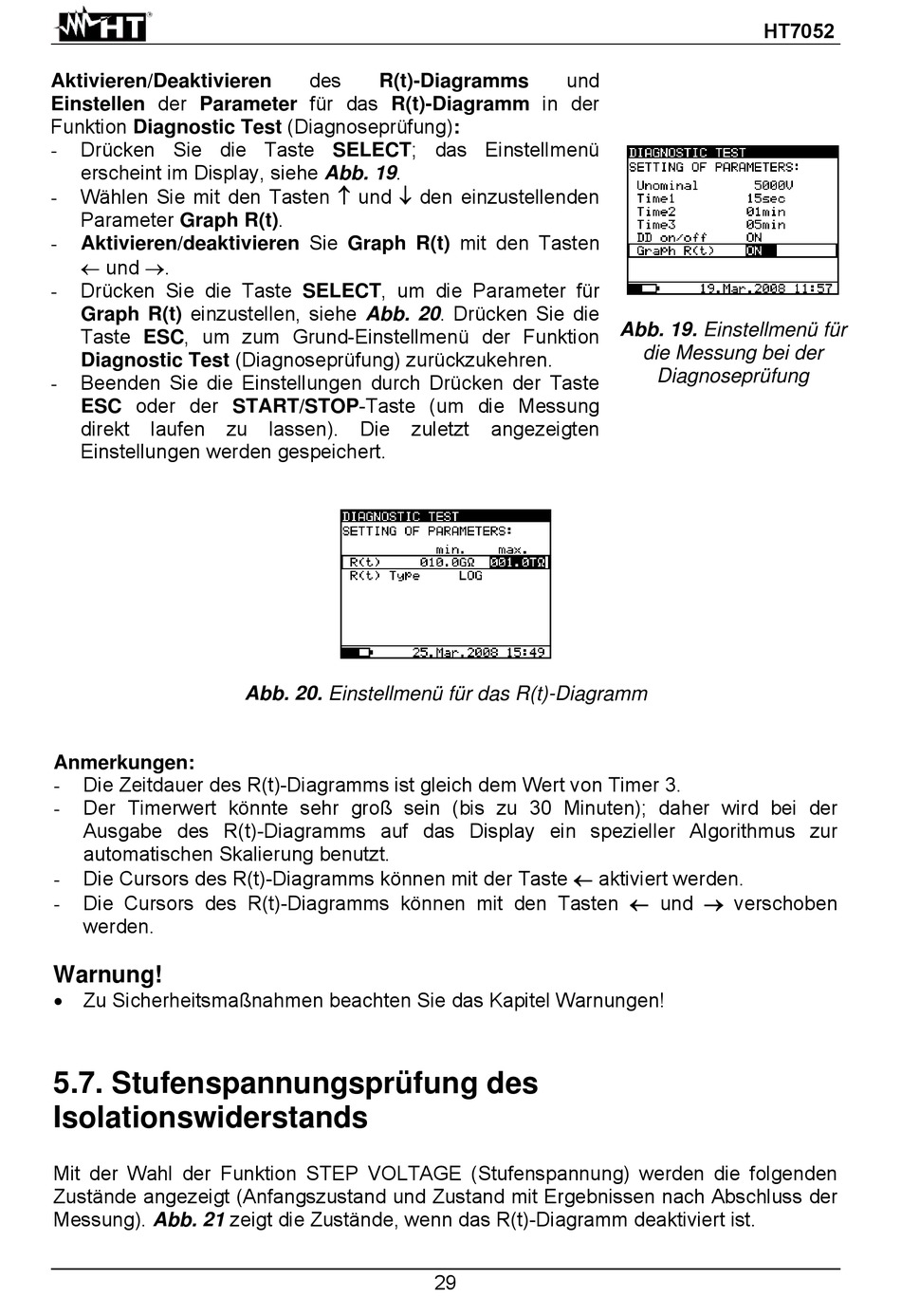

Aktivieren/Deaktivieren
Einstellen der Parameter für das R(t)-Diagramm in der
Funktion Diagnostic Test (Diagnoseprüfung):
Drücken Sie die Taste SELECT; das Einstellmenü
-
erscheint im Display, siehe Abb. 19.
Wählen Sie mit den Tasten und den einzustellenden
-
Parameter Graph R(t).
Aktivieren/deaktivieren Sie Graph R(t) mit den Tasten
-
und .
Drücken Sie die Taste SELECT, um die Parameter für
-
Graph R(t) einzustellen, siehe Abb. 20. Drücken Sie die
Taste ESC, um zum Grund-Einstellmenü der Funktion
Diagnostic Test (Diagnoseprüfung) zurückzukehren.
Beenden Sie die Einstellungen durch Drücken der Taste
-
ESC oder der START/STOP-Taste (um die Messung
direkt
laufen
Einstellungen werden gespeichert.
Anmerkungen:
Die Zeitdauer des R(t)-Diagramms ist gleich dem Wert von Timer 3.
-
Der Timerwert könnte sehr groß sein (bis zu 30 Minuten); daher wird bei der
-
Ausgabe des R(t)-Diagramms auf das Display ein spezieller Algorithmus zur
automatischen Skalierung benutzt.
Die Cursors des R(t)-Diagramms können mit der Taste aktiviert werden.
-
Die Cursors des R(t)-Diagramms können mit den Tasten und verschoben
-
werden.
Warnung!
Zu Sicherheitsmaßnahmen beachten Sie das Kapitel Warnungen!
5.7. Stufenspannungsprüfung des
Isolationswiderstands
Mit der Wahl der Funktion STEP VOLTAGE (Stufenspannung) werden die folgenden
Zustände angezeigt (Anfangszustand und Zustand mit Ergebnissen nach Abschluss der
Messung). Abb. 21 zeigt die Zustände, wenn das R(t)-Diagramm deaktiviert ist.
des
R(t)-Diagramms
zu
lassen).
Die
Abb. 20. Einstellmenü für das R(t)-Diagramm
und
zuletzt
angezeigten
29
HT7052
Abb. 19. Einstellmenü für
die Messung bei der
Diagnoseprüfung
