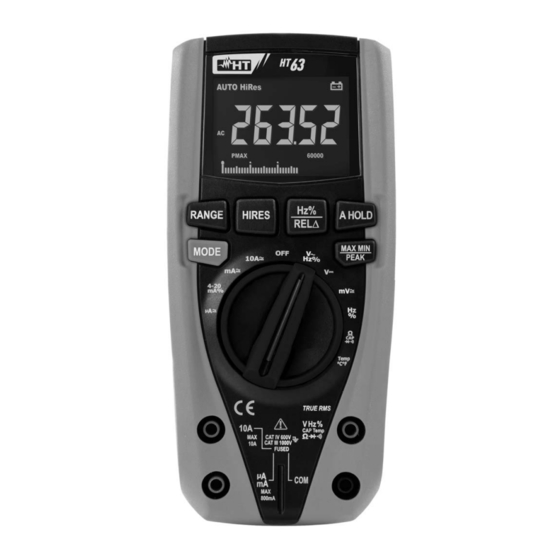

HT Instruments HT63 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für HT63:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 78

Quicklinks

Diese Anleitung herunterladen
 Copyright HT ITALIA 2016
Release 1.02 - 25/01/2016
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HT Instruments HT63

Inhaltszusammenfassung für HT Instruments HT63

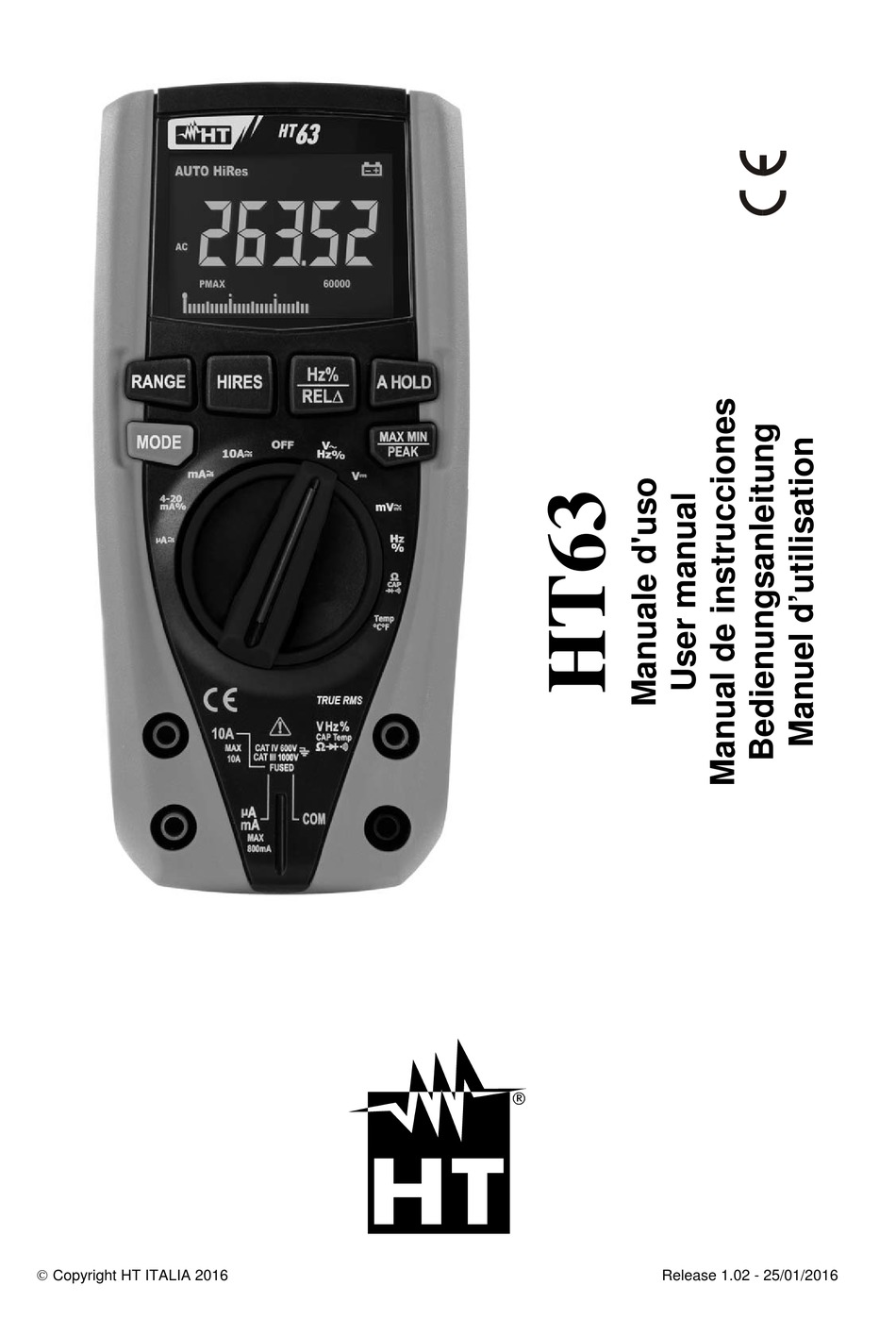

  • Seite 1  Copyright HT ITALIA 2016 Release 1.02 - 25/01/2016...
  • Seite 77 DEUTSCH Bedienungsanleitung  Copyright HT ITALIA 2016 Version DE 1.02 - 25/01/2016...
  • Seite 78 HT63 Inhalt:   SICHERHEITSVORKEHRUNGEN UND -VERFAHREN ..........2   1.1.  Vorbereitende Instruktionen ....................2  1.2.  Während des Gebrauchs ....................3  1.3.  Nach dem Gebrauch ......................3  1.4.  Messkategorien-Definition (Überspannungskategorien) ........... 3  ALLGEMEINE BESCHREIBUNG ................. 4     2.1.  Messgeräte mit Mittelwert und mit True RMS ..............4 ...

  • Seite 79: Sicherheitsvorkehrungen Und -Verfahren

    HT63 1. SICHERHEITSVORKEHRUNGEN UND -VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist.

  • Seite 80: Während Des Gebrauchs

    HT63 1.2. WÄHREND DES GEBRAUCHS Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig durchzulesen: ACHTUNG Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen.  Bevor Sie den Funktionswahlschalter drehen, trennen Sie die Messleitungen vom zu messenden Stromkreis ab.

  • Seite 81: Allgemeine Beschreibung

    HT63 2. ALLGEMEINE BESCHREIBUNG Das Gerät führt die folgenden Messungen durch:  DC Spannung  AC TRMS Spannung  DC Strom  4-20mA% Anzeige  AC TRMS Strom  Widerstand und Durchgangsprüfung  Diodenprüfung  Kapazität  Strom- und Spannungsfrequenz ...

  • Seite 82: Vorbereitung Zum Gebrauch

    HT63 3. VORBEREITUNG ZUM GEBRAUCH 3.1. VORBEREITENDE PRÜFUNG Vor dem Versand wurden Elektronik und Mechanik des Messgeräts sorgfältig überprüft.. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken, der während des Transports verursacht worden sein könnte.

  • Seite 83: Bedienungsanleitung

    HT63 4. BEDIENUNGSANLEITUNG 4.1. BESCHREIBUNG DES GERÄTES 4.1.1. Funktionsbeschreibung LEGENDE: 1. LCD-Anzeige 2. HIRES Taste 3. Hz% / REL Taste 4. RANGE Taste 5. A HOLD Taste 6. MODE Taste 7. MAXMIN/PEAK Taste 8. Funktionswahlschalter 9. Eingangsbuchse 10A 10. Eingangsbuchse VHz%CAPTemp ...

  • Seite 84: Beschreibung Der Funktionstasten

    HT63 4.2. BESCHREIBUNG DER FUNKTIONSTASTEN 4.2.1. A HOLD Taste Durch Drücken der A HOLD Taste frieren Sie den angezeigten Wert im Display ein. Nach Drücken dieser Taste erscheint die Meldung HOLD im Display. Drücken Sie die HOLD “ ” Taste wieder zum Verlassen der Funktion.

  • Seite 85: Mode Taste

    HT63 4.2.5. MODE Taste Das Drücken der MODE Taste ermöglicht die Auswahl einer doppelten Funktion beim Funktionswahlschalter. Insbesondere, er ist aktiv in Stellung CAP zur Auswahl der Messungen Diodenprüfung, Durchgangstest, Kapazität- und Widerstandsmessung, in Stellung Temp°C°F zur Auswahl der Temperaturmessung in °C oder °F und in Stellung , A...

  • Seite 86: Funktionen Des Funktionswahlschalters

    HT63 4.3. FUNKTIONEN DES FUNKTIONSWAHLSCHALTERS 4.3.1. DC Spannungsmessung ACHTUNG Die maximale DC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 87: Ac Spannungsmessung

    HT63 4.3.2. AC Spannungsmessung ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 88: Frequenzmessung Und Duty Cycle-Messung

    HT63 4.3.3. Frequenzmessung und Duty Cycle-Messung ACHTUNG Die maximale AC Eingangsspannung beträgt 1000V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Spannungs- Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 89: Widerstandsmessung Und Durchgangsprüfung

    HT63 4.3.4. Widerstandsmessung und Durchgangsprüfung ACHTUNG Entfernen Sie vor jeder Diodenmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 5: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung 1. Wählen Sie Stellung CAP aus. 2. Verbinden Sie die rote Messleitung mit der VHz%CAPTemp...

  • Seite 90: Diodenprüfung

    HT63 4.3.5. Diodenprüfung ACHTUNG Entfernen Sie vor jeder Diodenmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 6: Verwendung des Gerätes für Diodenprüfung 1. Wählen Sie Stellung CAP aus. 2. Drücken Sie die MODE Taste zur Auswahl der Messung.

  • Seite 91: Kapazitätmessung

    HT63 4.3.6. Kapazitätmessung ACHTUNG Bevor Kapazitätmessungen Kreisen oder Kondensatoren durchführen, trennen Sie die Versorgung des zu messenden Kreises ab und entladen Sie alle vorhandenen Kapazitäten. Bei der Verbindung zwischen dem Multimeter und der zu messenden Kapazität, achten Sie auf die richtige Polarität (wenn gefragt).

  • Seite 92: Temperaturmessung Mit K-Fühler

    HT63 4.3.7. Temperaturmessung mit K-Fühler ACHTUNG Entfernen Sie vor jeder Temperaturmessung alle Spannungen vom Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden. Abb. 8: Verwendung des Gerätes für Temperaturmessung 1. Wählen Sie die Stellung Temp°C°F aus. 2. Drücken Sie die MODE Taste, bis das Symbol °C...

  • Seite 93: Dc Strommessung Und 4-20Ma% Ablesung

    HT63 4.3.8. DC Strommessung und 4-20mA% Ablesung ACHTUNG Der maximale DC Eingangsstrom ist 10A (10A Eingang) oder 600mA (mAA Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 94: Ac Strommessung

    HT63 4.3.9. AC Strommessung ACHTUNG Der maximale AC Eingangsstrom ist 10A (10A Eingang) oder 600mA (mAA Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen.

  • Seite 95: Wartung Und Pflege

    HT63 5. WARTUNG UND PFLEGE ACHTUNG  Nur Fachleute oder ausgebildete Techniker sollten dieses Wartungs- Verfahren durchführen. Entfernen Sie alle Kabel aus den Eingangs- Anschlüssen, bevor Sie die Wartung durchführen.  Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. Setzen Sie es nicht direktem Sonnenlicht aus.

  • Seite 96: Technische Daten

    HT63 6. TECHNISCHE DATEN 6.1. TECHNISCHE EIGENSCHAFTEN Messgenauigkeit kalkuliert als [%Ablesung + (Anz. Ziff*Aufl.] bei 18°C  28°C <75%HR DC Spannung Bereich Auflösung Genauigkeit Eingangswiderstand Überlastschutz 600.0mV 0.1mV 6.000V 0.001V (0.9%Abl + 5Ziff) 60.00V 0.01V >10M 1000VDC/ACrms 600.0V 0.1V (1.2%Abl + 5Ziff)
  • Seite 97 HT63 Widerstand und Durchgangsprüfung Bereich Auflösung Genauigkeit Summer Überlastschutz (2.0%Abl + 9Ziff) 600.0 0.1 6.000k 0.001k (1.2%Abl + 5Ziff) 60.00k 0.01k <35 1000VDC/ACrms 600.0k 0.1k 6.000M 0.001M (2.0%Abl + 10Ziff) 60.00M 0.01M Frequenz (elektrische Kreise) Bereich Auflösung Genauigkeit Überlastschutz 40.00Hz  10kHz (0.5%Abl)

  • Seite 98: Bezugsnormen

    HT63 6.1.1. Bezugsnormen Sicherheit: IEC/EN61010-1 EMC: IEC/EN 61326-1 Isolation: Doppelte Isolation Verschmutzungsgrad: Überspannungskategorie: CAT IV 600V, CAT III 1000V Maximale Betriebshöhe: 2000m 6.1.2. Allgemeine Eigenschaften Mechanische Eigenschaften Abmessungen (L x B x H): 175 x 85 x 55mm Gewicht (inklusive Batterie):...

  • Seite 99: Service

    HT63 7. SERVICE 7.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
