Hinweise:
Die Timer-Information enthält die Zeit vom Start der Messung bis zum Abschluss
-
jeder Schrittmessung.
Nach Abschluss der Messung zeigt die Timer-Information die gesamte Messzeit an.
-
Ein Hochspannungs-Warnsymbol erscheint während der Messung auf dem Display,
-
um den Bediener vor möglicherweise gefährlichen Prüfspannungen zu warnen.
Der Wert der Kapazität wird während des abschließenden Entladens des Prüflings
-
gemessen.
Einstellen der Parameter für die
Stufenspannungsprüfung:
Drücken Sie die Taste SELECT. (Das Einstellmenü
-
(Abb. 24) erscheint im Display.)
Wählen Sie mit den Tasten and den
-
einzustellenden Parameter (Zeile).
Stellen Sie den Parameter mit den Tasten und
-
ein.
Beenden Sie die Einstellung der Parameter durch
Drücken der Taste ESC oder der Taste START/STOP
(um die Messung direkt laufen zu lassen). Die zuletzt
angezeigten Einstellungen werden gespeichert.
Legende der angezeigten Symbole:
STEP VOLTAGE
SETTING PARAMETERS:
Unominal
Step Time
Graph R(t)
Aktivieren/Deaktivieren
Einstellen der Parameter für das R(t)-Diagramm in der
Funktion Step Voltage (Stufenspannung):
Drücken Sie die Taste SELECT; das Einstellmenü
-
erscheint im Display, siehe Abb. 25.
Wählen Sie mit den Tasten und den einzustellenden
-
Parameter Graph R(t).
Aktivieren/deaktivieren Sie Graph R(t) mit den Tasten
-
und .
Drücken Sie die Taste SELECT, um die Parameter für
-
Graph R(t) einzustellen, siehe Abb. 26. Drücken Sie die
Taste ESC, um zum Grund-Einstellmenü in der Funktion
Step Voltage (Stufenspannung) zurückzukehren.
Beenden Sie die Einstellungen durch Drücken der Taste
-
ESC oder der START/STOP-Taste (um die Messung
direkt
laufen
Einstellungen werden gespeichert.
5000V
01min
ON
des
R(t)-Diagramms
zu
lassen).
Die

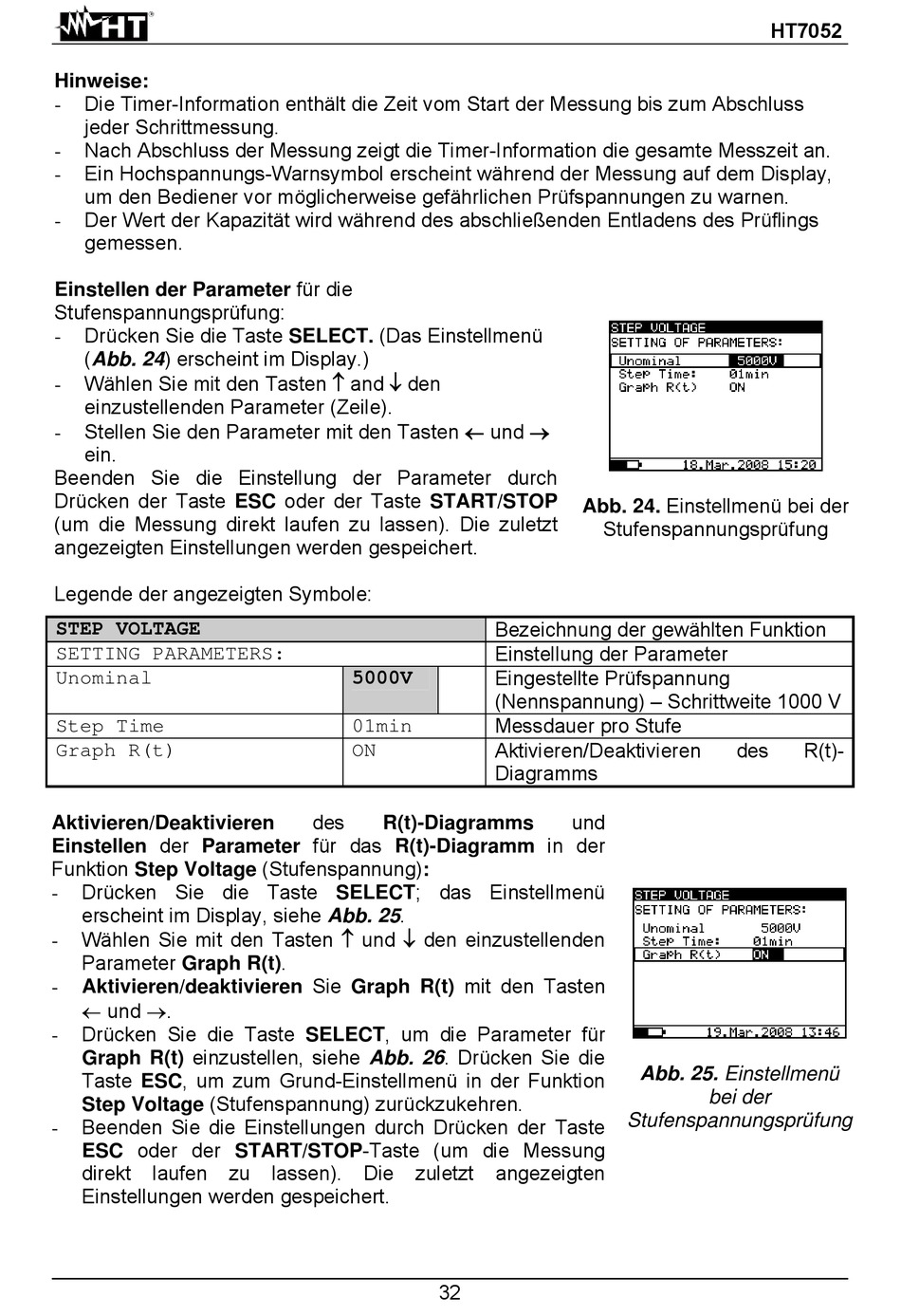

Abb. 24. Einstellmenü bei der
Bezeichnung der gewählten Funktion
Einstellung der Parameter
Eingestellte Prüfspannung
(Nennspannung) – Schrittweite 1000 V
Messdauer pro Stufe
Aktivieren/Deaktivieren
Diagramms
und
zuletzt
angezeigten
32
HT7052
Stufenspannungsprüfung
des
Abb. 25. Einstellmenü
bei der
Stufenspannungsprüfung
R(t)-
