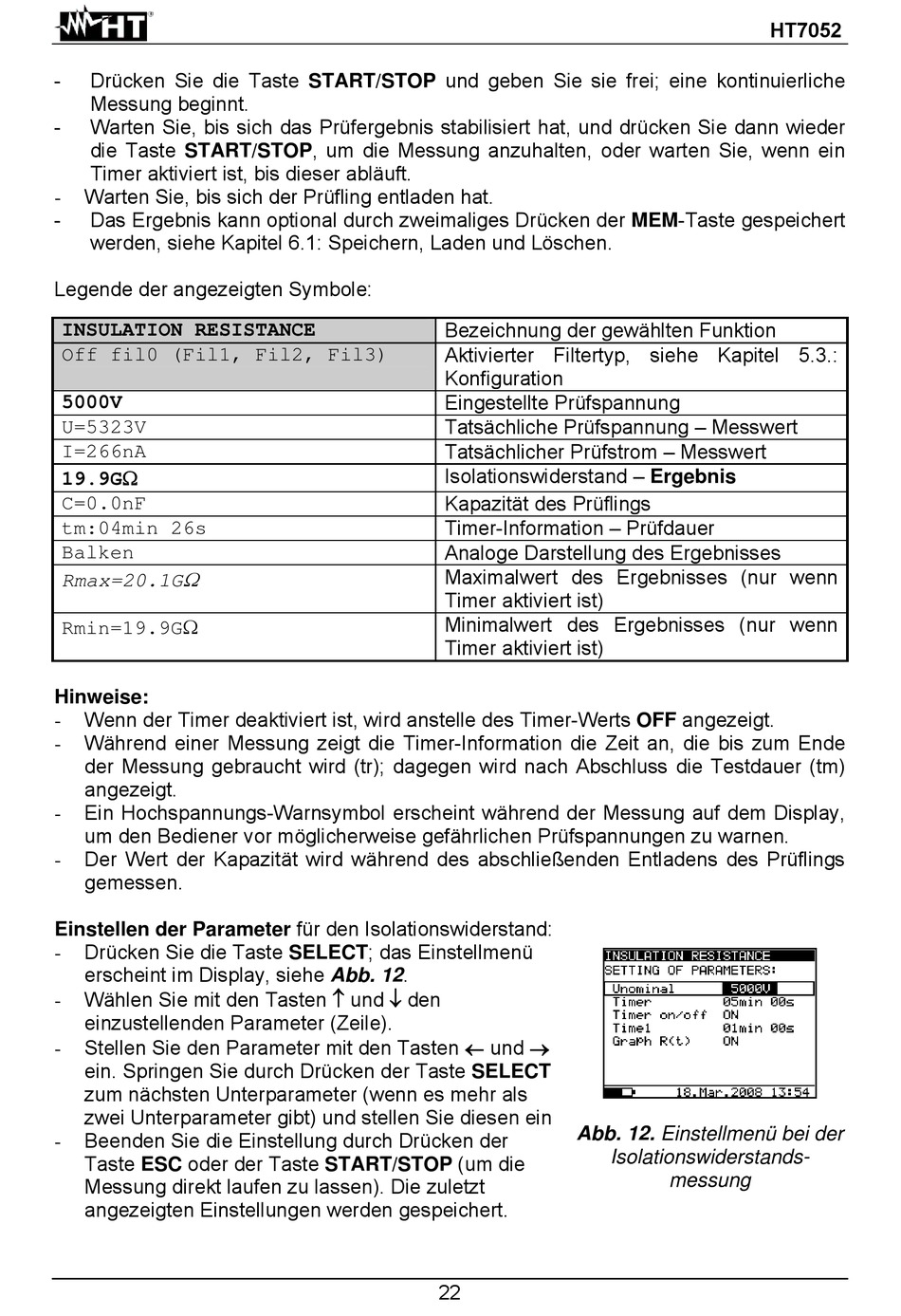

Drücken Sie die Taste START/STOP und geben Sie sie frei; eine kontinuierliche
Messung beginnt.
-
Warten Sie, bis sich das Prüfergebnis stabilisiert hat, und drücken Sie dann wieder
die Taste START/STOP, um die Messung anzuhalten, oder warten Sie, wenn ein
Timer aktiviert ist, bis dieser abläuft.
Warten Sie, bis sich der Prüfling entladen hat.
-
-
Das Ergebnis kann optional durch zweimaliges Drücken der MEM-Taste gespeichert
werden, siehe Kapitel 6.1: Speichern, Laden und Löschen.
Legende der angezeigten Symbole:
INSULATION RESISTANCE
Off fil0 (Fil1, Fil2, Fil3)
5000V
U=5323V
I=266nA
19.9G
C=0.0nF
tm:04min 26s
Balken
Rmax=20.1G
Rmin=19.9G
Hinweise:
Wenn der Timer deaktiviert ist, wird anstelle des Timer-Werts OFF angezeigt.
-
Während einer Messung zeigt die Timer-Information die Zeit an, die bis zum Ende
-
der Messung gebraucht wird (tr); dagegen wird nach Abschluss die Testdauer (tm)
angezeigt.
Ein Hochspannungs-Warnsymbol erscheint während der Messung auf dem Display,
-
um den Bediener vor möglicherweise gefährlichen Prüfspannungen zu warnen.
Der Wert der Kapazität wird während des abschließenden Entladens des Prüflings
-
gemessen.
Einstellen der Parameter für den Isolationswiderstand:
Drücken Sie die Taste SELECT; das Einstellmenü
-
erscheint im Display, siehe Abb. 12.
Wählen Sie mit den Tasten und den
-
einzustellenden Parameter (Zeile).
Stellen Sie den Parameter mit den Tasten und
-
ein. Springen Sie durch Drücken der Taste SELECT
zum nächsten Unterparameter (wenn es mehr als
zwei Unterparameter gibt) und stellen Sie diesen ein
Beenden Sie die Einstellung durch Drücken der
-
Taste ESC oder der Taste START/STOP (um die
Messung direkt laufen zu lassen). Die zuletzt
angezeigten Einstellungen werden gespeichert.
Bezeichnung der gewählten Funktion
Aktivierter Filtertyp, siehe Kapitel 5.3.:
Konfiguration
Eingestellte Prüfspannung
Tatsächliche Prüfspannung – Messwert
Tatsächlicher Prüfstrom – Messwert
Isolationswiderstand – Ergebnis
Kapazität des Prüflings
Timer-Information – Prüfdauer
Analoge Darstellung des Ergebnisses
Maximalwert des Ergebnisses (nur wenn
Timer aktiviert ist)
Minimalwert des Ergebnisses (nur wenn
Timer aktiviert ist)
Abb. 12. Einstellmenü bei der
22
HT7052
Isolationswiderstands-
messung
